Relais Temporisé Multifonctionnel 10 Fonctions Montage Rail DIN 230V AC

Caractéristiques:

1.Il s'agit d'un relais temporisé multifonctionnel et la temporisation peut être réglée par le bouton du panneau.

2.matériaux retardateurs de flammes,Après le test de combustion, aucune particule n'est tombée et les flammes restantes ont été rapidement éteintes, ce qui rend le produit plus sûr à utiliser.

3.Avec 10 types de fonctions de retard, y compris le retard activé, le retard désactivé, le retard de cycle, etc.

4.Plage de temporisation très large de 0,1s à 10jours.

5.L'état de fonctionnement du relais est indiqué par des indicateurs LED.

6.Avec un très petit volume, ce relais peut être monté sur un rail DIN de 35mm.

7.Ce relais temporisé peut être utilisé pour les équipements industriels, le contrle de l'éclairage, le contrle des éléments chauffants, le contrle du moteur, du ventilateur, etc.

Spécification:

Tension d'alimentation nominale : AC 230V (50-60Hz)

Borne d'alimentation : A1-A2

Consommation électrique : AC Maximum 6VA/1,3W

Méthode de réglage : bouton

Précision du réglage : 10%

Indicateur d'alimentation : LED verte

Plage de temporisation : 0,1s-10 jours, normalement ouvert, normalement fermé

Précision de répétition : 0.2%

Erreur de fluctuation de température : 0,05%/℃, at = 20

Contact de sortie : 1 x SPDT, 250VAC/24VDC

Puissance de commutation minimale : 500mW

Indication du relais de sortie : LED rouge

Temps de réarmement : Maximum 200ms

Température de fonctionnement : -20℃~55℃

Méthode de montage : Rail DIN 35mm

Altitude de montage : ≤2000m

Poids : Environ 75g/2.6oz

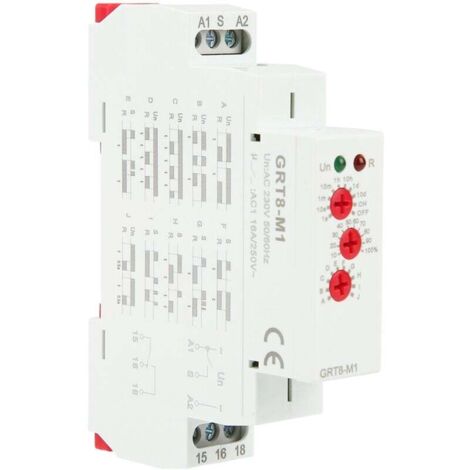

GRT8‑M1 Relais Temporisé

Schéma de boîtier de câblage：

15-18 est généralement ouvert, le 15-16 est généralement fermé, le mode de travail est réglé sur e-mode, qui relais après la fermeture de la connexion de déclenchement, 15-18 est fermé et 15-16 est séparé et le retard commence après La connexion de déclenchement a été séparée.

Lorsque le moment est venu de réinitialiser le relais, 15-18 est ouvert et 15-16 est fermé.

Liste des packages:
1 x relais temporisé multifonctionnel
