Relaismodul mit Fernbedienung 433 MHz

Relaismodul mit Fernbedienung (433 MHz)

✅ Relais: 4 in einem geschlossenen Gehäuse

✅ Reichweite: bis zu 100 m im Freien

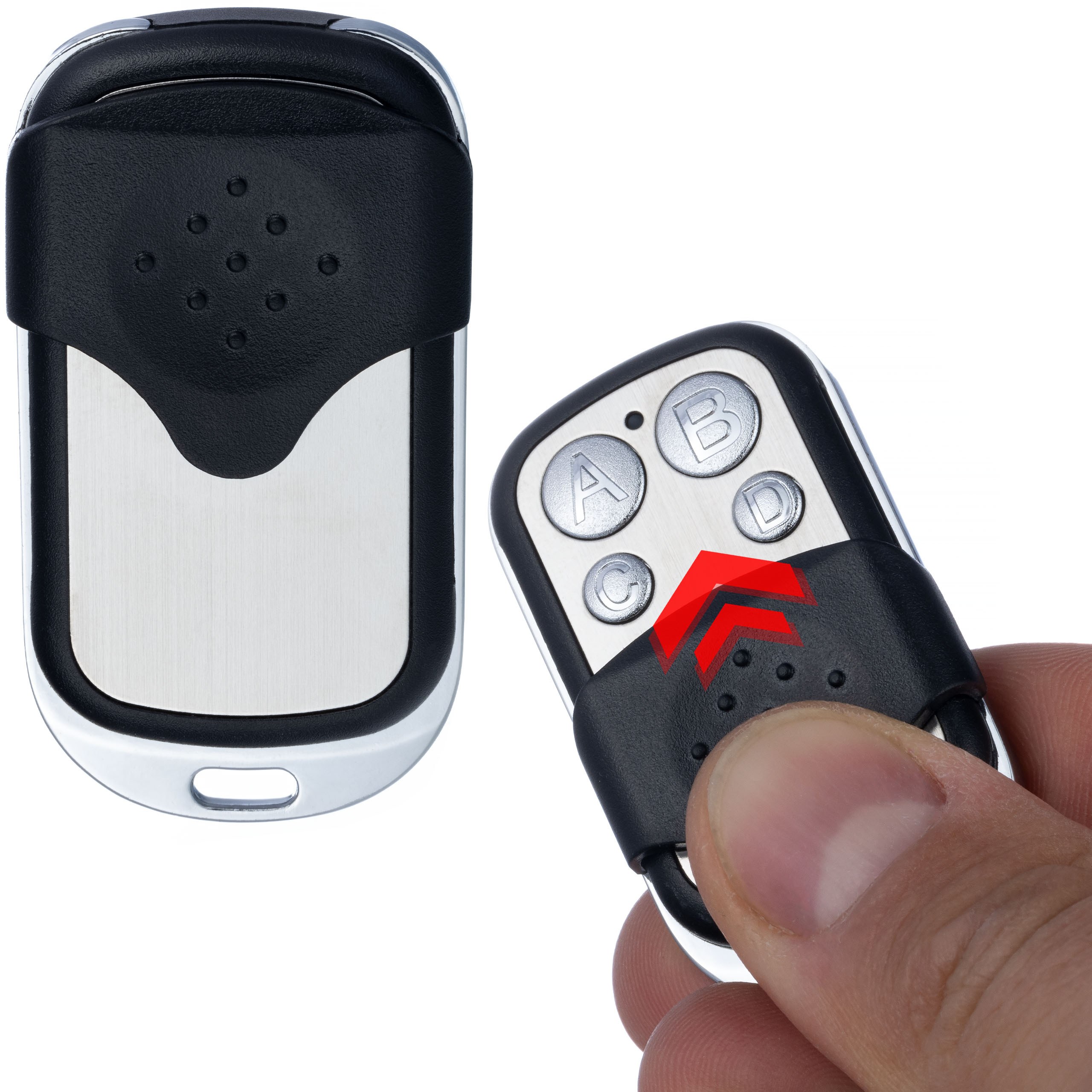

✅Anzahl der Tasten auf der Fernbedienung: 4 (mit Abdeckung zum Schutz vor versehentlichem Drücken)

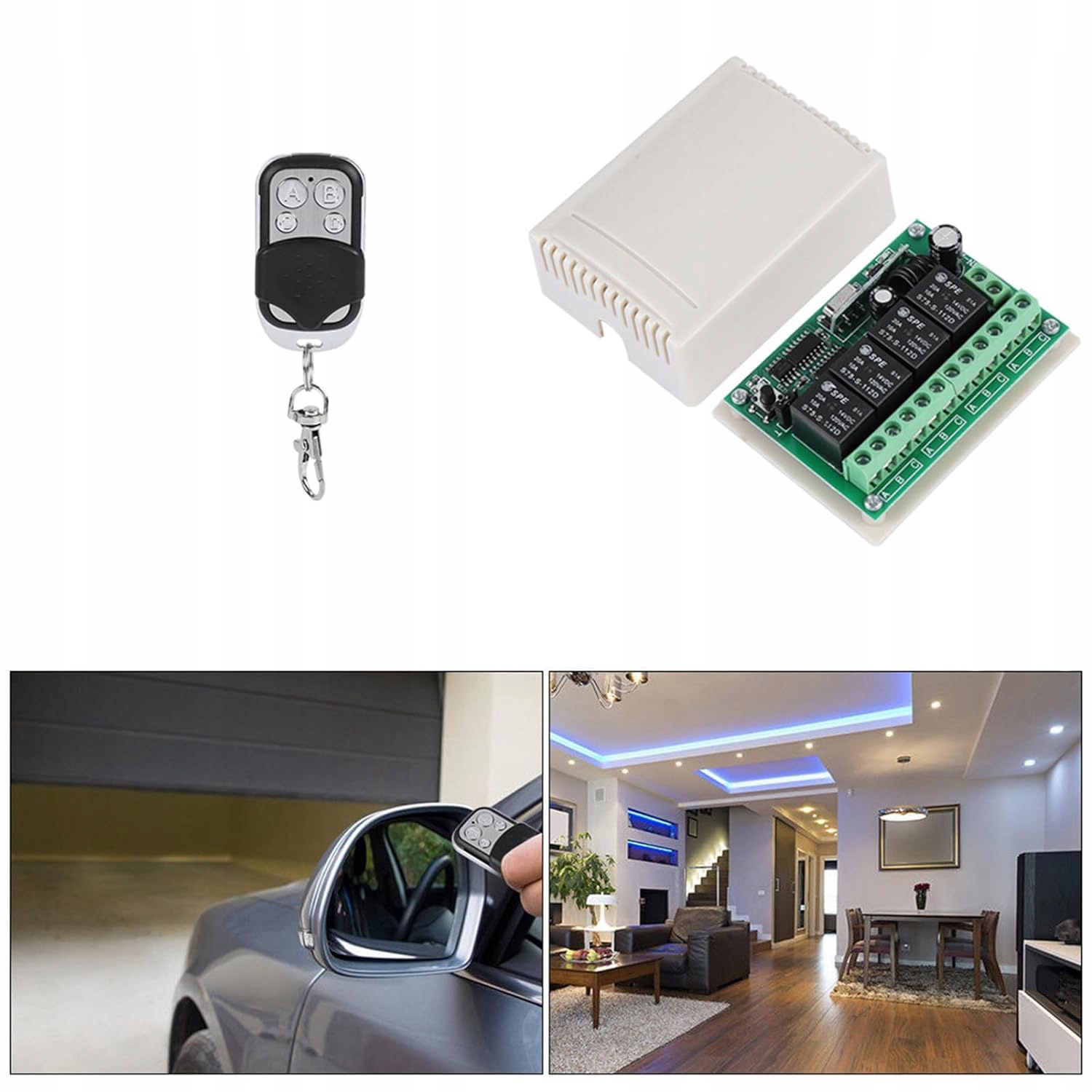

Dieses Relaismodul mit 433-MHz-Fernbedienung ist eine vielseitige Lösung für verschiedene Anwendungen in Steuerungssystemen. Es eignet sich ideal für die Hausautomation, Sicherheitssysteme, die Fernsteuerung von Beleuchtung oder elektrischen Geräten. Dank der Auswahl verschiedener Betriebsmodi bietet das Modul Flexibilität und einfache Programmierbarkeit, wodurch es an die individuellen Bedürfnisse des Benutzers angepasst werden kann.

Dank seiner robusten Bauweise, der hohen Reichweite von bis zu 100 m und der einfachen Programmierung ist das Modul ein zuverlässiges und praktisches Werkzeug, das den Komfort und die Funktionalität in jeder Anwendung erhöht.

✳️ Technische Daten:

✔️ Versorgungsspannung: 12 V DC

✔️ Frequenz: 433 MHz

✔️ Ruhestrom: ~5 mA

✔️ Strom bei Aktivierung (1 Relais): ca. 35 mA

✔️ Strom bei Aktivierung (4 Relais): ca. 140 mA

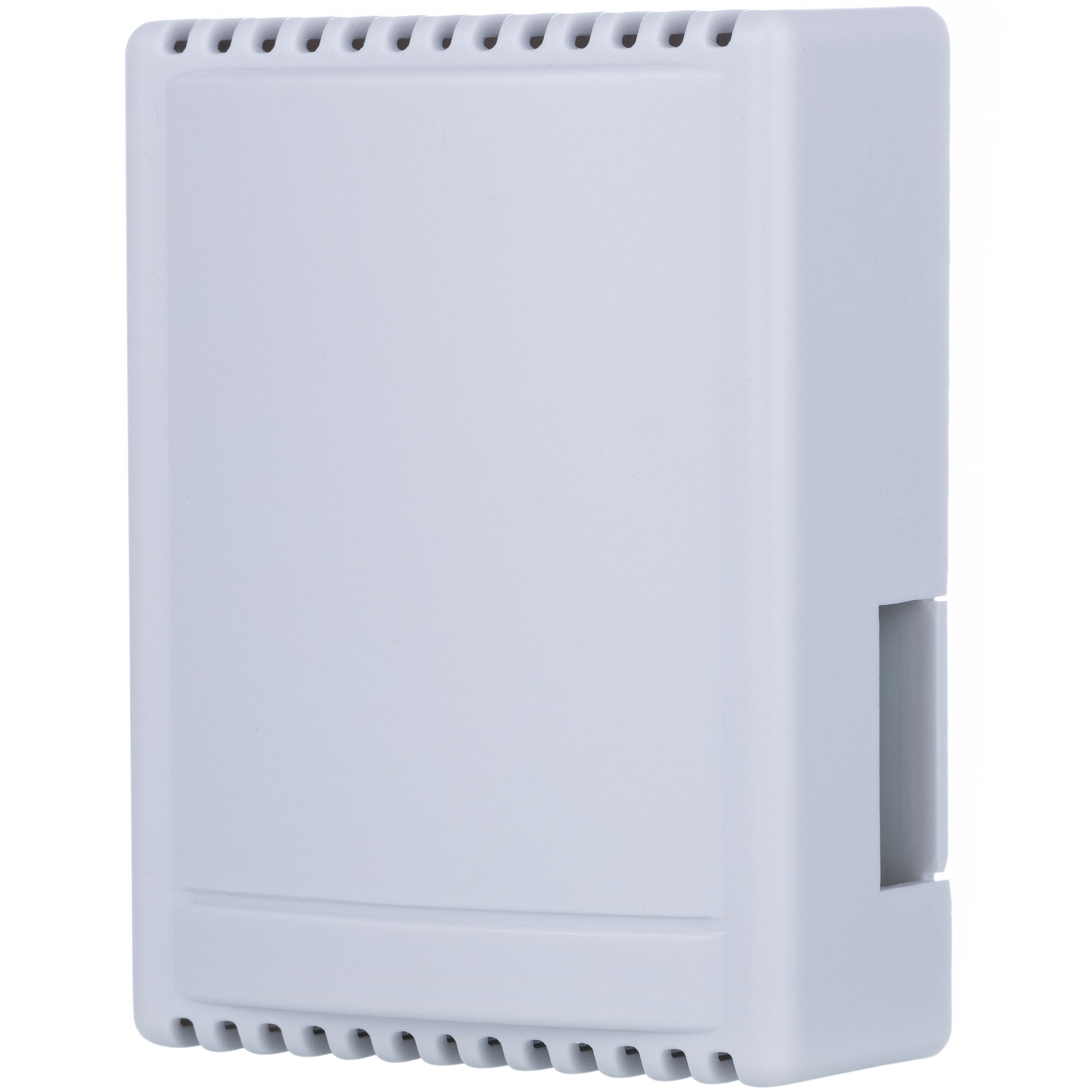

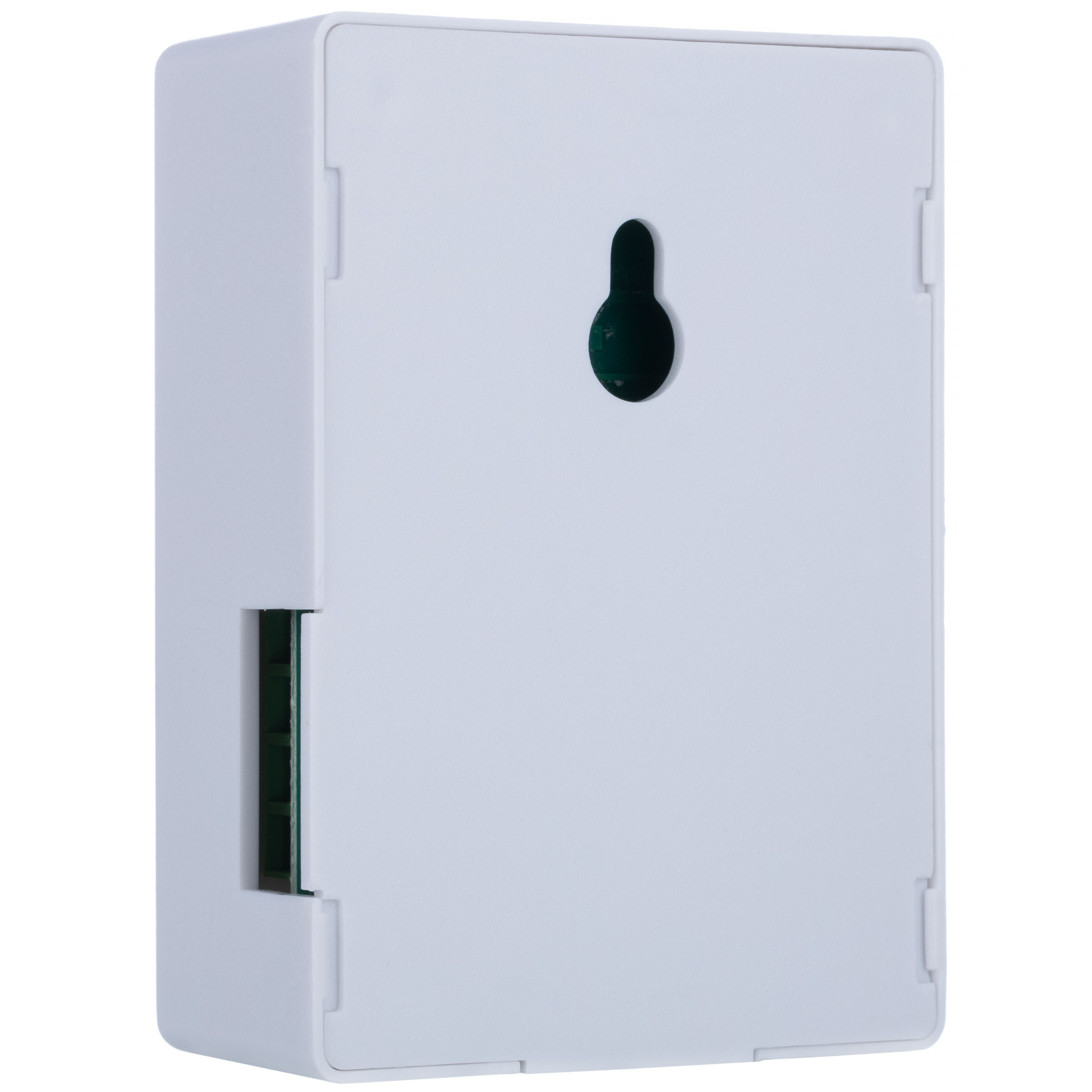

✔️ Gehäuseabmessungen: 75 mm x 54 mm x 29 mm

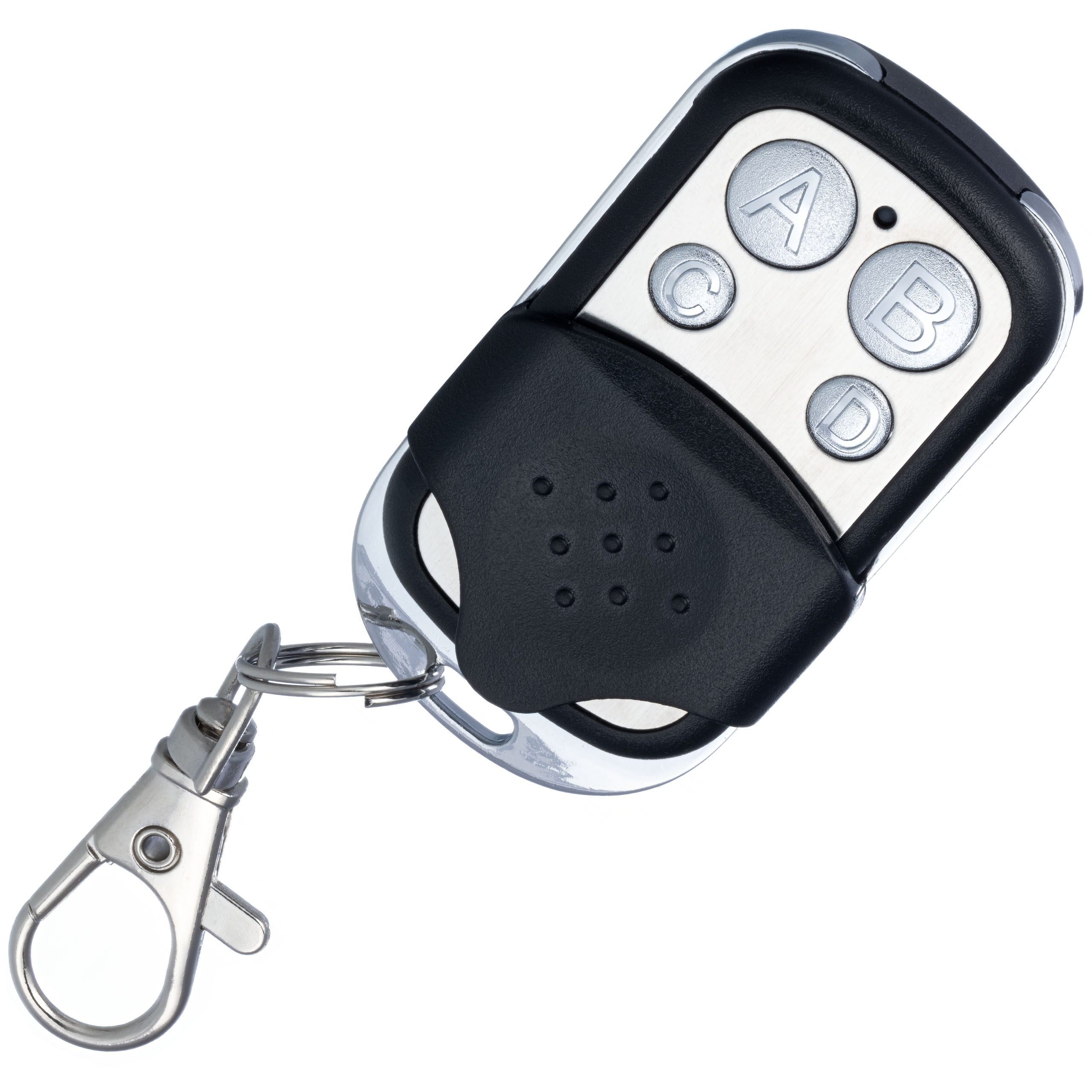

✔️ Abmessungen der Fernbedienung: 55 mm x 30 mm x 14 mm

✔️ Anzahl der Tasten auf der Fernbedienung: 4 (mit Blende)

✳️ Beschreibung des Sets:

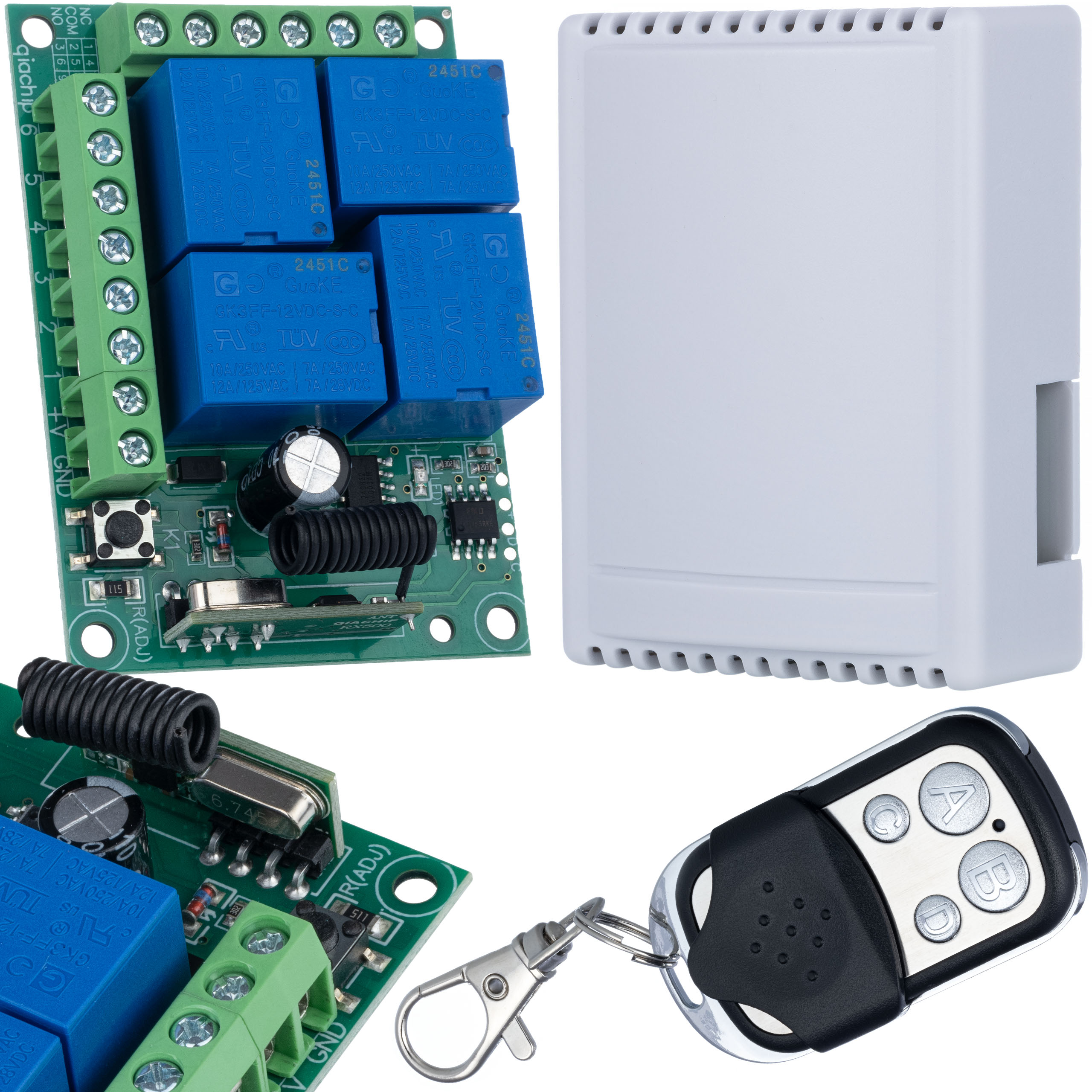

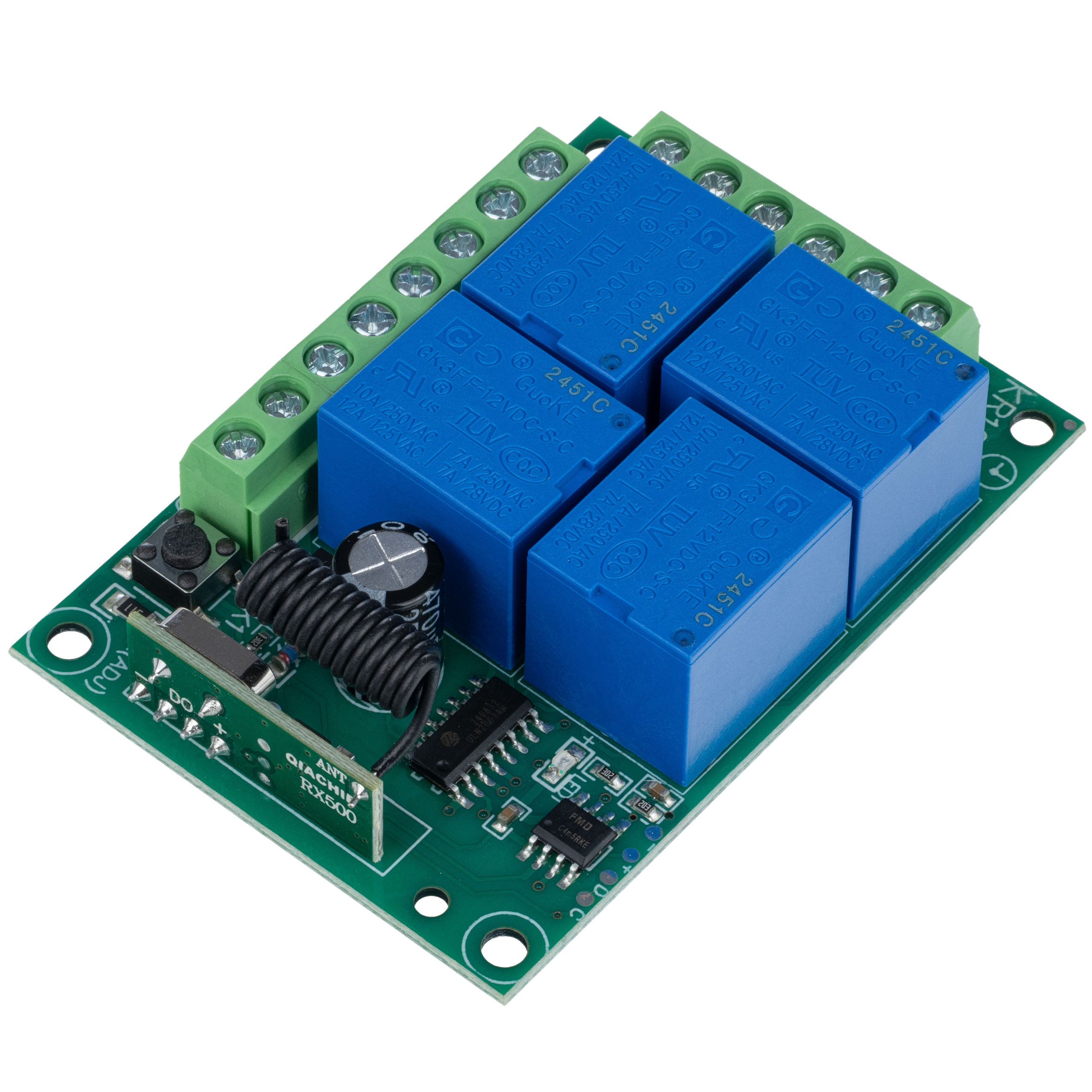

Das Set enthält ein Relaismodul mit vier Relais, das mit 12 V Gleichstrom betrieben wird, sowie eine Fernbedienung mit vier Tasten, die durch eine Abdeckung geschützt sind. Das Gerät arbeitet auf einer Frequenz von 433 MHz, was einen stabilen Betrieb und eine große Reichweite von bis zu 100 m im freien Feld gewährleistet. Das Relaismodul ist in einem robusten Gehäuse untergebracht, das es vor mechanischen Beschädigungen schützt.

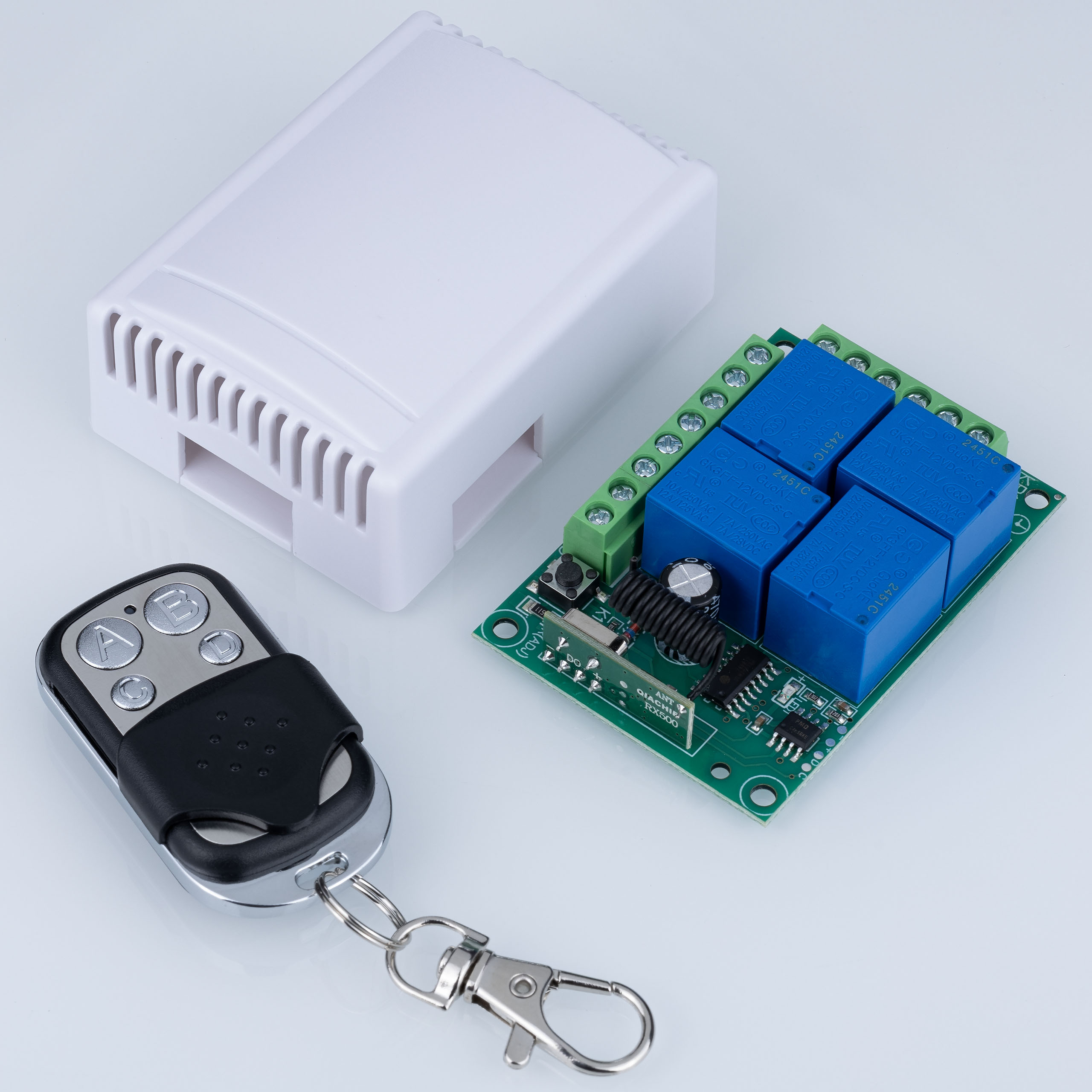

✳️ Lieferumfang:

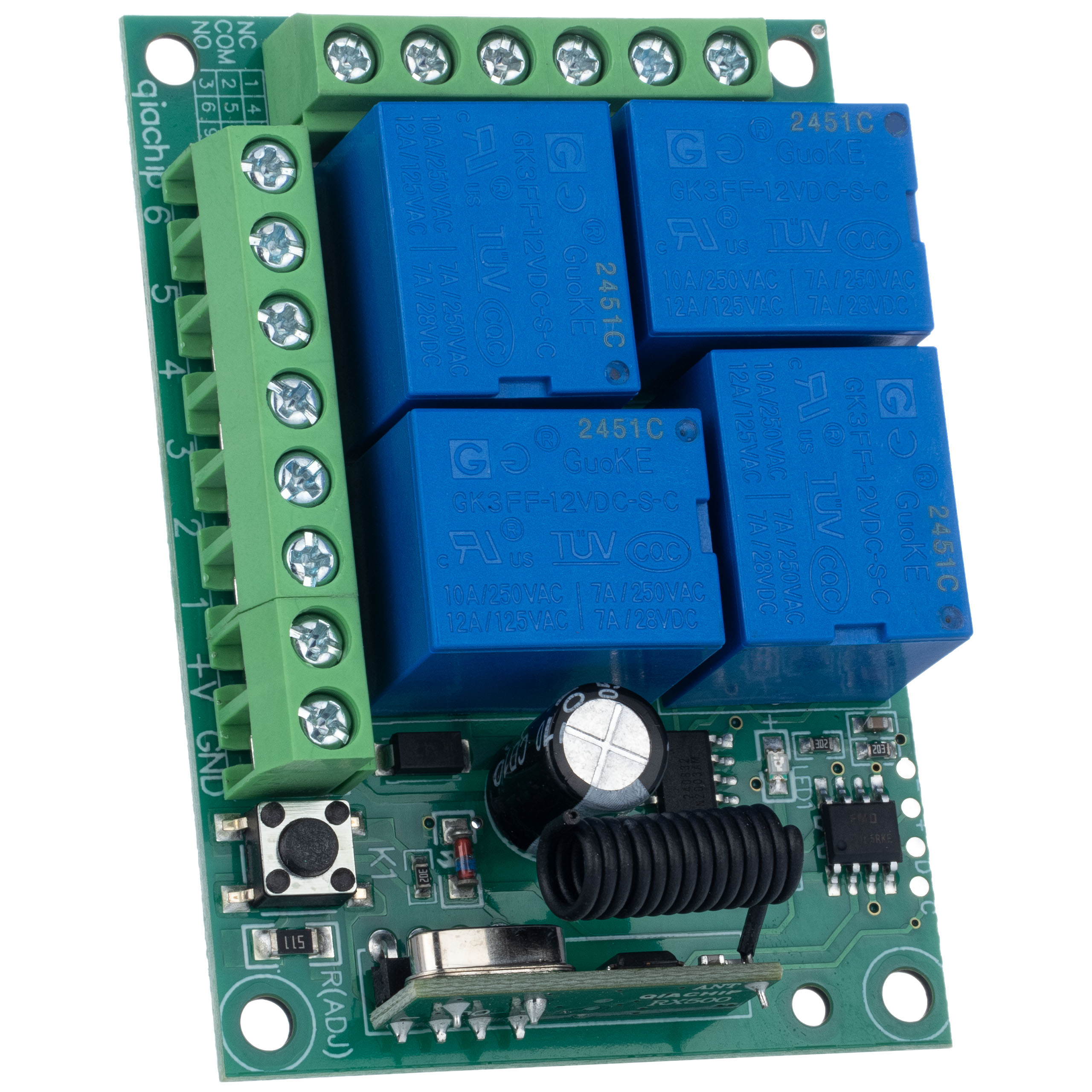

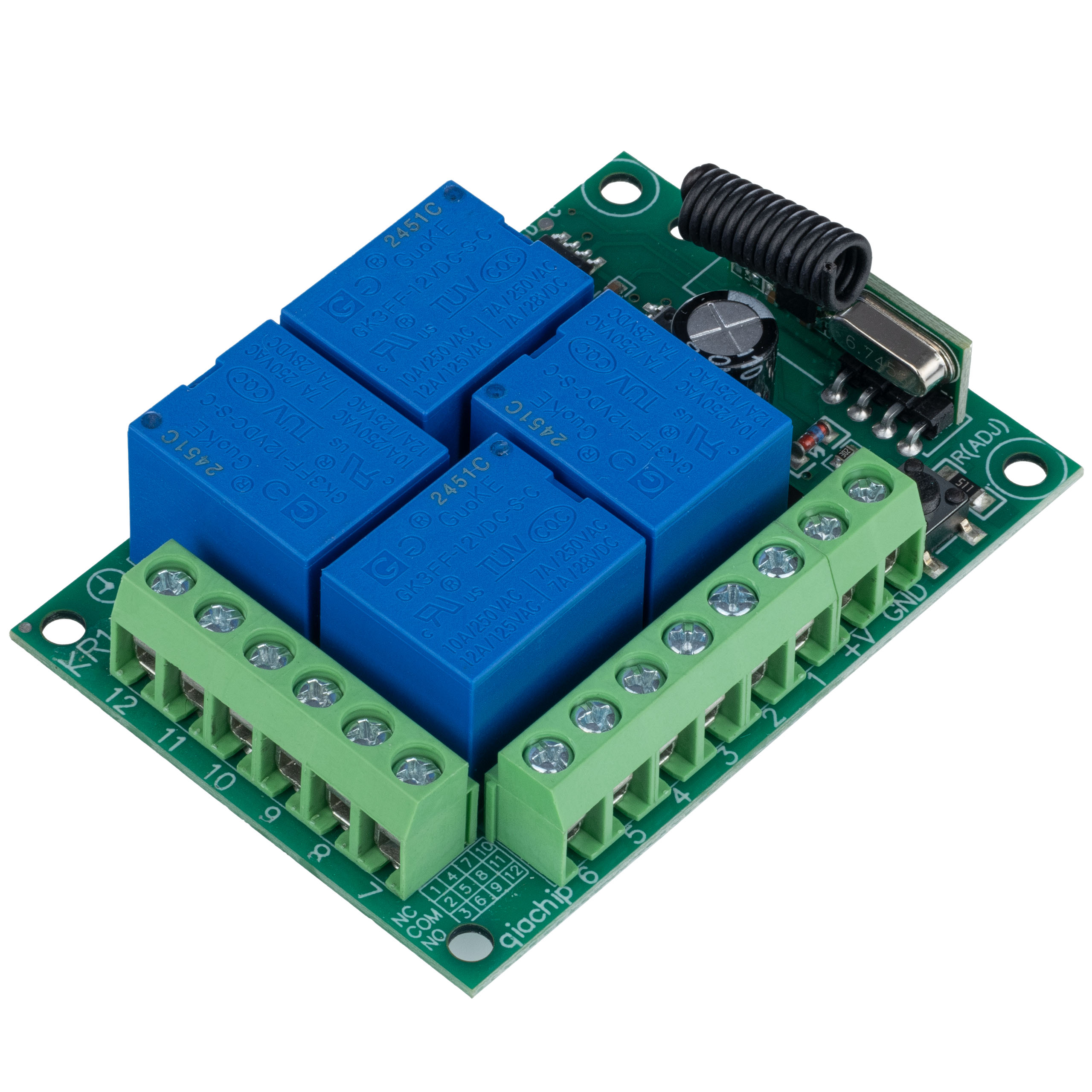

✔️ 1 x Modul mit vier Relais

✔️ 1 x Fernbedienung (Batterie im Lieferumfang enthalten)

✳️ Zusammenfassung und Anwendungsbereich des Produkts:

Das Relaismodul mit 433-MHz-Fernbedienung ist die ideale Lösung für die Fernsteuerung verschiedener elektronischer Geräte. Dank der großen Reichweite und vier Kanälen ermöglicht es eine flexible Steuerung von Geräten zu Hause, im Büro oder in der Werkstatt. Die Kompatibilität mit zusätzlichen Fernbedienungen aus unserem Sortiment ermöglicht eine Erweiterung des Systems nach individuellen Bedürfnissen.

Programmieranleitung und Funktionsbeschreibung:

MOMENTAN-Modus:

Das Relais ist nur eingeschaltet, solange die Taste auf der Fernbedienung gedrückt wird (z. B. A, B, C oder D).

1. Drücken Sie einmal kurz die Programmiertaste (die LED blinkt beim Drücken der Taste).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten A, B, C, D der Fernbedienung wurden dem Speicher zugewiesen – sie arbeiten im Momentmodus, wobei jede von ihnen ein anderes Relais schaltet.

EIN-TASTEN-SCHALTER-MODUS:

Das Relais wird durch Drücken einer Taste (z. B. A) eingeschaltet; nach Loslassen der Taste bleibt es eingeschaltet, bis dieselbe Taste auf der Fernbedienung erneut gedrückt wird.

1. Drücken Sie zweimal kurz die Programmiertaste (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten der Fernbedienung A, B, C, D wurden dem Speicher zugewiesen – sie arbeiten im Ein-Tasten-Schaltermodus, wobei jede Taste ein anderes Relais schaltet.

MODUS „WECHSELSCHALTER“:

Relais 1 wird mit der Taste (z. B. A) eingeschaltet; nach dem Drücken der Taste (z. B. B) schaltet sich Relais 1 aus und Relais 2, das der Taste B zugewiesen ist, wird eingeschaltet.

1. Drücken Sie dreimal kurz die Programmiertaste (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten der Fernbedienung A, B, C, D wurden dem Speicher zugewiesen – sie arbeiten im Wechselmodus, wobei jede Taste ein anderes Relais schaltet.

Modus EIN-TASTEN-SCHALTER (2 Tasten) und MOMENTAN-SCHALTER (2 Tasten):

Kombination aus zwei Modi.

1. Drücken Sie die Programmiertaste 4 Mal kurz (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten der Fernbedienung A, B, C, D wurden dem Speicher zugewiesen – 2 arbeiten im Ein-Tasten-Modus, 2 im Moment-Schalter-Modus.

Modus „Wechselschalter“ (2 Tasten) und „Momentanschalter“ (2 Tasten):

Kombination aus zwei Modi.

1. Drücken Sie die Programmiertaste 5 Mal kurz (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten der Fernbedienung A, B, C, D wurden dem Speicher zugewiesen – 2 arbeiten im Wechselschalter-Modus, 2 im Moment-Schalter-Modus.

Modus „WECHSELSCHALTER“ (2 Tasten) und „EINZELTASTENSCHALTER“ (2 Tasten):

Kombination beider Modi.

1. Drücken Sie die Programmiertaste 6 Mal kurz (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Alle Tasten der Fernbedienung A, B, C, D wurden dem Speicher zugewiesen – 2 arbeiten im Wechselschalter-Modus, 2 im Ein-Tasten-Schalter-Modus.

Modus „WECHSELSCHALTER (2 Tasten)“ und „WECHSELSCHALTER (2 Tasten)“:

Kombination zweier identischer Modi.

1. Drücken Sie die Programmiertaste 7 Mal kurz (die LED blinkt bei jedem Tastendruck).

2. Die LED leuchtet nach einer Weile auf (das Modul wartet auf einen Tastendruck).

3. Drücken Sie die Taste A.

4. Die LED blinkt mehrmals (Signal für erfolgreiche Programmierung).

5. Dem Speicher wurden alle Tasten der Fernbedienung A, B, C, D zugewiesen – 2 arbeiten im Wechselschalter-Modus, 2 im Wechselschalter-Modus.

Löschen des Modulspeichers:

Löscht alle gespeicherten Tasten/Fernbedienungen.

1. Drücken Sie die Programmiertaste 8 Mal kurz (die LED blinkt bei jedem Tastendruck außer dem achten).

2. Die LED blinkt mehrmals und signalisiert damit, dass alle Fernbedienungen und Tasten aus dem Modulspeicher gelöscht wurden.
