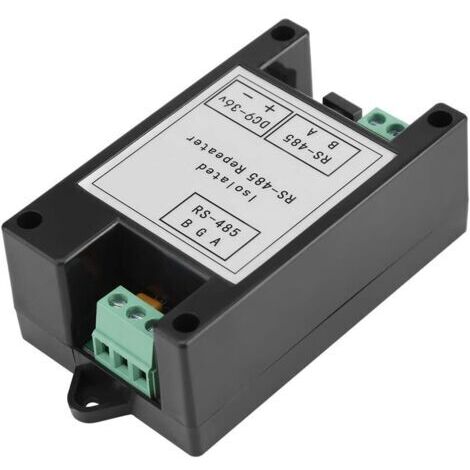

Répéteur RS485 industriel, amplificateur de signal, extension isolée de distance pour réseaux RS485, prolongateur haute qualité

Conception de qualité industrielle, la communication est complètement isolée, des performances stables et fiables, le taux de transmission est jusqu'à 500 Kbps

Le module d'alimentation isolé CC/CC de haute qualité intégré réalise une isolation électrique entre les ports

Prise en charge de la communication multi-machines, peut connecter jusqu'à 128 nœuds et la distance de transmission peut atteindre 1200 mètres

Technologie de contrôle automatique du flux de données, distingue et contrôle automatiquement la direction de transmission des données

Mesures de protection multiples: protection ESD positive et négative de 15KV; Protection TVS double canal 600W; Isolation de la communication 2.5KV

Valeur recommandée (typique)

Valeur limite

Tension de travail

9V ~ 36V DC

9V ~ 36V DC

Puissance nominale

0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA)

0,5 W

Température de fonctionnement

-30 ℃ ~ 70 ℃

-40 ℃ ~ 80 ℃

Responsable de la capacité

1 ~ 128 nœud

128 nœud

Distance de communication

0 ~ 1200 mètres

1200 mètres

Taux de communication

300 à 500 000 bits/s

500 Kbits/s

Remarque sur le câblage:

1. 485 fils de communication doivent être blindés paire torsadée. Il est préférable d'avoir plusieurs brins de rechange et la longueur totale ne dépasse pas 1 200 mètres.

2. Les fils doivent être aussi loin que possible des fils haute tension, ne pas mettre en parallèle avec le cordon d'alimentation et ne regroupés.

3.485 bus doit à la main structure du bus et ne doit pas être une connexion en étoile et une connexion à fourche.

4. Le répéteur 485 doit être utilisé lorsqu'il y a plus de 30 contrôleurs ou le fil est plus long que 500 mètres.

5. L'équipement et le boîtier d'alimentation CA doivent être bien ancré.

6. Connectez GND de tous les 485 appareils avec câble blindé.

7. Connectez la résistance terminale de 120 ohms en parallèle à 485+ (A) et 485- (B) du dernier 485 appareil.
