Allgemeine Beschreibung

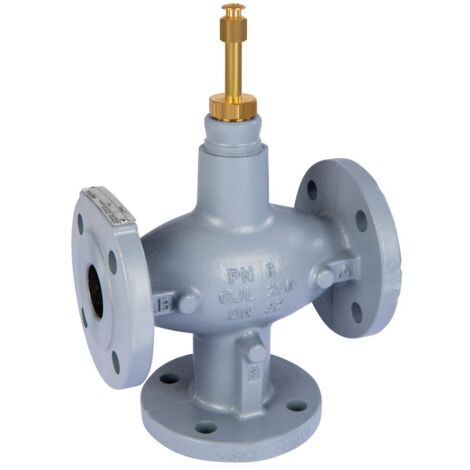

Das Resideo 3-Wege-Ventil XF-A aus Grauguss ist ein hochwertiges Mischventil, das in Verbindung mit einem Stellantrieb zur Regelung von Warm- oder Kaltwasser in Heizungs-, Kühl- und Klimaanlagen eingesetzt wird. Es bietet eine hohe Effizienz und Zuverlässigkeit bei der Temperaturregelung.Technische daten
- Gehäusematerial: Grauguss GG 25
- Nennweite: DN 15
- Kvs-Wert: 2,5
- Nenndruck: PN 6
- Ventilhub: 20 mm
- Mediumtemperatur: 2 °C bis 170 °C
- Schließdruck: 600 kPa
- Leckverlust des Kvs-Wertes: 0,5 %
- Regelcharakteristik: gleichprozentig (A-AB), linear (B-AB)
- Oberflächenschutz: Grundierung
Kompatibilität und Zubehör
- Geeignet für Wasser mit max. 50 % Glykol gemäß VDI 2035
Installation
- Anschlüsse: Flansch
- Länge Anschluss 1: 65 mm
- Länge Anschluss 2: 65 mm
- Länge Anschluss 3: 90 mm
- Höhe Achse: 107 mm
Anwendung
Das Ventil wird hauptsächlich zur Regelung von Warm- oder Kaltwasser in verschiedenen Systemen der Heizungs-, Kühl- und Klimatechnik verwendet. Es ermöglicht eine präzise Steuerung der Temperatur und sorgt für eine effiziente Nutzung der Energie.Weitere Informationen
- Differenzdruck in geöffneter Stellung: 6
- Einstellverhältnis (Svo): 2
- Kvs-Wert Bypass: 2,5
- Leckverlust des Kvs-Wertes Bypass: 1
- Kennlinien-Charakteristik Bypass: linear
- Einbauweise verteilend: nein
