Allgemeine Beschreibung

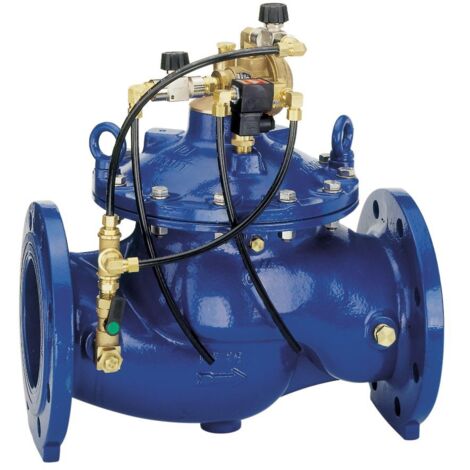

Das Resideo Magnetventil MV300 ist ein stromlos offenes Absperrventil, das sich besonders für enge Einbauverhältnisse eignet, wie beispielsweise in Schächten. Es benötigt keine Verlegung einer Impulsleitung und ist mit einer Hilfssteuerung ausgestattet.Technische daten
- Anschlussgröße: DN 80
- Höhe: 330 mm
- Kvs-Wert: 103
- Max. Vordruck: 16 bar
- Mindestdruck: 0,7 bar
- Wassertemperatur: bis 80 °C
- Umgebungstemperatur: max. 55 °C
- Mediumtemperatur: 2 °C - 80 °C
- Spannungsart: AC
- Anschlussspannung: 230 V
- Frequenz der Eingangsspannung: 50 Hz
- Schutzart (IP): IP65
- Druckstufe: PN 16
- Rohraußendurchmesser Anschluss 1: 80 mm
- Rohraußendurchmesser Anschluss 2: 80 mm
- Länge Anschluss 1: 155 mm
- Länge Anschluss 2: 155 mm
Kompatibilität und Zubehör
- Medium: Trinkwasser
- Werkstoff des Gehäuses: Kugelgraphitguss (ISO 1083)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Regulierkegel aus Rotguss
- Pilotmagnetventil aus Messing
Installation
Das Magnetventil ist als gerade Ausführung konzipiert und kann einfach über Flanschanschlüsse installiert werden. Der elektrische Anschluss erfolgt über einen Stecker nach EN 175301-803 Typ A.Anwendung
Das Resideo Magnetventil MV300 wird als Absperrventil in Trinkwasseranwendungen eingesetzt und eignet sich aufgrund seiner kompakten Bauweise besonders für enge Einbausituationen.Weitere Informationen
- Explosionsschutz: ohne
- Nothandbedienung: ohne
- Thermische Desinfektion: nein
- Indirekt betätigt: ja
- Spannungsfrei wenn geöffnet: ja
