Allgemeine Beschreibung

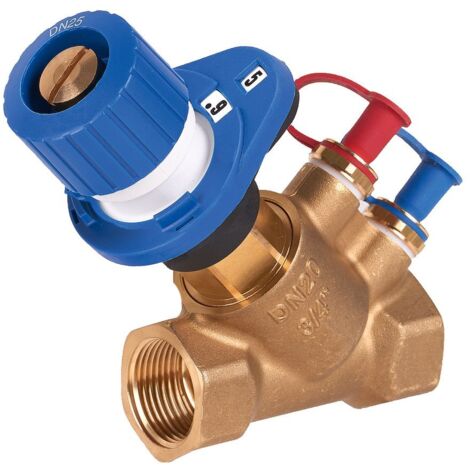

Das Resideo Strang- und Absperrventil Kombi-2-Pl, R 3/4", Kvs 6.5 ist ein zweifachregelndes Strangregulierventil für den Rücklauf. Es bietet eine variable Drosselöffnung und zusätzliche Funktionen wie Absperren, Entleeren, Füllen und Messen. Die Voreinstellungswerte sind gut lesbar und werden durch eine Schraube arretiert, sodass sie während des Absperrvorgangs nicht verändert werden können. Eine optionale manipulationssichere Kappe kann zur Sicherung der Voreinstellung verwendet werden.Technische daten
- Material des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Voreinstellung: plombier-/blockierbar: nein
- Medium: Wasser oder Wasser-Glykolgemisch nach VDI 2035
- pH-Wert: 8...9.5
- Nennweite: R 3/4"
- Kvs-Wert: 6,5
- Max. Arbeitsdruck: 16 bar
- Rohraußendurchmesser: 20 mm
- Länge Anschluss 1: 37,5 mm
- Länge Anschluss 2: 37,5 mm
- Winkel der Spindel: 45°
- Mit Messanschluss: ja
- Mit Standanzeiger: ja
- Messprinzip: Druckdifferenz
- Hydraulischer Abgleich: statisch
Kompatibilität und Zubehör
- Geeignete Anschlussverschraubungen sind als Zubehör erhältlich.
- Kann in Kombination mit dem Messcomputer BasicMess-2 (VM242) eingestellt werden.
- Alle Durchflusswerte sind im Messcomputer bereits integriert.
Installation
- Das Ventil kann am Rücklauf montiert werden.
- Die Installation erfolgt über Innengewinde zylindrisch (BSPP).
Anwendung
- Regelung und Messung von Heizungswasser.
- Funktionen: Absperren, Befüllen und Entleeren der Steigleitung.
Weitere Informationen
- SafeCon Messspitzen ermöglichen eine schnelle und einfache Messung.
