Resideo Löttülle LSU zu DRU/DRR-Mischer, DN 32, 22mm

Resideo Löttülle LSU zu DRU/DRR-Mischer, DN 32, 22mm

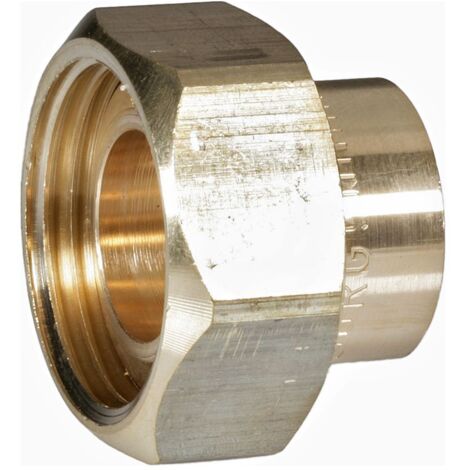

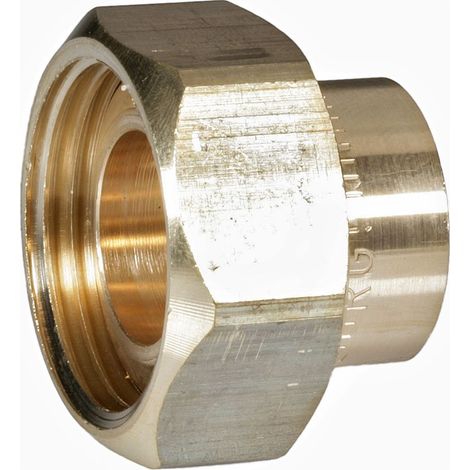

Die Resideo Löttülle LSU, Typ Centra LSU32-22, ist ein gerades, dreiteiliges Ersatzteil aus Messing. Sie ist speziell für den Anschluss von CU-Rohren mit einem Durchmesser von 22 mm an DRU/DRR-Mischer mit einer Nennweite von DN 32 konzipiert. Die Löttülle wird mit einer Überwurfmutter und Dichtung geliefert und ist baugleich mit ehemaligen Honeywell Artikeln.

Wie ist die Bauweise und Ausführung der Löttülle LSU?

Die Löttülle LSU ist als dreiteilige, gerade Ausführung konzipiert. Sie besteht aus Messing und verfügt über eine Überwurfmutter mit einem Innengewinde zylindrisch (BSPP) in der Nennweite 1 1/4 Zoll (DN 32). Der zweite Anschluss ist eine Lötende für CU-Rohre mit einem Rohranschluss von 22 mm. Beide Anschlussseiten sind unbehandelt. Die Gesamtlänge der Löttülle beträgt 25 mm.

Für welche Anwendungen und Systeme ist die Löttülle geeignet?

Diese Löttülle ist als Ersatzteil für Regelungssysteme vorgesehen und passt zu Resideo DRU/DRR-Mischern. Sie dient dem sicheren Anschluss von Kupferrohren an flach dichtende Ventilanschlüsse. Die Komponente ist baugleich mit dem ehemaligen Honeywell Artikel Centra LSU32-22.

Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?

Die Löttülle LSU ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -20 und 130 °C. Das Produkt ist nicht mit thermischer Isolierung ausgestattet und verfügt über keine spezifischen Prüf- oder Zertifizierungen wie FM, UL, LPCB, TÜV oder DVGW. Es ist nicht systemgebunden.

Technische Daten

• Typ: Löttülle
• Ausführung: 3-teilig, gerade
• Nennweite: DN 32
• Rohranschluss: 22 mm
• Ventilanschluss: Innengewinde zylindrisch (BSPP) 1 1/4 Zoll
• Ventilanschlussart: flach dichtend
• Länge: 25 mm
• Werkstoff: Messing
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -20 bis 130 °C

Die Resideo Löttülle LSU bietet eine präzise und robuste Verbindungslösung für Kupferrohre in Regelungssystemen. Mit ihrer Ausführung aus Messing, der Nennweite DN 32 und der Eignung für einen Arbeitsdruck von bis zu 10 bei Mediumtemperaturen von -20 bis 130 °C, ermöglicht sie eine dauerhafte und dichte Verbindung für DRU/DRR-Mischer.

Lieferumfang

• 1x Resideo Löttülle LSU
• 1x Überwurfmutter
• 1x Dichtung

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Ersatzteile Regelsysteme
• Hersteller-Artikelnummer: LSU32-22
• Ausführung: 3-teilig
• Form: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Lötende
• Länge: 25
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 2: 27
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
