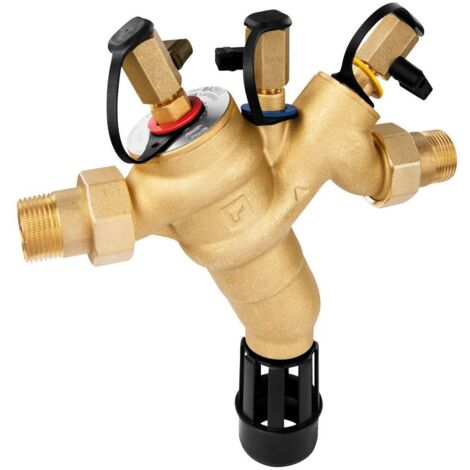

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 1 1/4"

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 1 1/4"

Der Resideo Systemtrenner BA295S-LF BA aus bleifreiem Messing mit einem Anschluss von R 1 1/4 Zoll schützt Trinkwassersysteme zuverlässig vor Rückdrücken, Rückfließen und Rücksaugen. Diese wartungspflichtige Armatur nach DIN EN 806-5 ist für Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 geeignet und findet Anwendung in Wohnbauten sowie in industriellen und gewerblichen Anlagen.

Wie schützt der Systemtrenner BA295S-LF das Trinkwasser?

Der Systemtrenner BA295S-LF BA bietet optimalen Schutz für das Trinkwasser-Versorgungssystem, indem er Rückdrücken, Rückfließen und Rücksaugen verhindert. Er ist für Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 ausgelegt und erfüllt die Schutzklasse BA. Damit ist er eine zuverlässige Sicherungsarmatur für verschiedene Einsatzbereiche.

Welche Konstruktionsmerkmale und Materialien zeichnen den Systemtrenner aus?

Das Gehäuse des Resideo Systemtrenners BA295S-LF BA besteht aus bleifreiem Messing mit einem Bleianteil von weniger als 0,1 %. Die kompakte Bauart und das totraumfreie Gehäuse unterstützen die Hygiene im Trinkwassersystem. Die Dichtungen sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, einem Material, das für den Einsatz mit Trinkwasser geeignet ist. Der Systemtrenner ermöglicht einen mühelosen Zugriff auf alle innen liegenden Komponenten und zeichnet sich durch einen geringen Druckverlust sowie hohen Durchfluss aus.

Welche Funktionen und Wartungsmöglichkeiten bietet der Systemtrenner?

Alle drei Druckzonen des Systemtrenners sind für die vorgeschriebene jährliche Prüfung mit einem Prüfkugelhahn versehen. Ein integrierter Schmutzfänger ist eingangsseitig vorhanden. Der eingangsseitige Rückflussverhinderer und das Ablassventil sind in einer einzigen Kartusche kombiniert. Dies ermöglicht einen geringen Wartungsaufwand, da der Kartuscheneinsatz und der Ventileinsatz komplett austauschbar sind.

Welche technischen Standards und Zertifizierungen erfüllt der Systemtrenner?

Der Resideo Systemtrenner BA295S-LF BA erfüllt die Anforderungen gemäß RoHS und REACH. Er ist ACS-zertifiziert und alle verwendeten Materialien entsprechen den KTW-Richtlinien. Zudem ist das Gerät von TÜV LGA als geräuscharm in Gruppe 1 ohne Einschränkungen zugelassen und verfügt über das KIWA-Prüfsiegel.

Technische Daten

• Werkstoff des Gehäuses: Messing bleifrei
• Anschlüsse: Außengewinde konisch R 1 1/4 Zoll (32 mm)
• Nenndruck: PN 10
• Max. Mediumtemperatur: 65 °C
• Kvs-Wert: 8,5
• Flüssigkeitskategorie nach EN 1717: 4
• Einbaulage: horizontal, Ablassventil nach unten
• Bauhöhe: 277 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Vordruck: 10

Der Resideo Systemtrenner BA295S-LF BA bietet mit seinem bleifreien Messinggehäuse und der Schutzklasse BA einen zuverlässigen Schutz für Trinkwassersysteme. Die kompakte Bauweise, der geringe Wartungsaufwand und der Kvs-Wert von 8,5 machen ihn zu einer effizienten Lösung. Er ist für Flüssigkeitskategorie 4 nach DIN EN 1717 ausgelegt und für eine maximale Mediumtemperatur von 65 °C bei einem Nenndruck von PN 10 geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherungsarmaturen
• Hersteller-Artikelnummer: BA295S-11/4LFA
• Bauhöhe: 277
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde
• Antriebsart: Feder
• Werkstoff des Gehäuses: Messing
• Nenndurchsatz: 8,5
• Ansprechdruck: 0,14
• Einbaulänge: 180
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: BA
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 1
• Einbaulänge mit Anschlussverschraubung: 272
• Ruhestellung: Durchlassstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 65
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 50
• Mit Druckregler: nein
• Kvs-Wert: 8,5
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Geeignet für Trinkwasser: ja
• KIWA-Prüfsiegel: ja
• Trinkwasserkonform nach UBA: Ja
