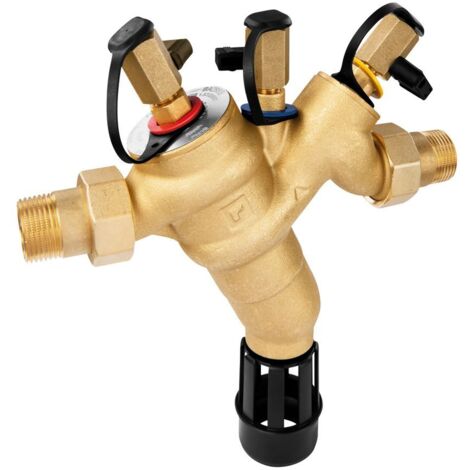

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 1"

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 1"

Der Resideo Systemtrenner BA295S-LF BA aus bleifreiem Messing mit R 1" Anschluss ist eine Sicherungsarmatur zum Schutz von Trinkwassersystemen vor Rückdrücken, Rückfließen und Rücksaugen. Er eignet sich für den Einsatz in Wohnbauten sowie in industriellen und gewerblichen Anwendungen und schützt Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717. Die Armatur ist wartungspflichtig nach DIN EN 806-5 und bietet eine kompakte Bauweise mit geringem Druckverlust.

Wie schützt der Systemtrenner BA295S-LF das Trinkwassersystem?

Der Systemtrenner verhindert zuverlässig das Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser in das Trinkwassernetz. Er erfüllt die Schutzklasse BA nach EN 1717 und schützt Flüssigkeiten der Kategorie 4. Eingangsseitig sind ein Rückflussverhinderer und ein Ablassventil in einer einzigen Kartusche kombiniert, was den Schutz optimiert und den Wartungsaufwand reduziert. Alle drei Druckzonen sind mit Prüfkugelhähnen für die vorgeschriebene jährliche Prüfung ausgestattet.

Welche Materialien und Bauweise zeichnen den Systemtrenner aus?

Das Gehäuse besteht aus bleifreiem Messing mit einem Bleianteil kleiner 0,1 %, was den Anforderungen gemäß KTW entspricht. Die Dichtungen sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Die kompakte Bauart ermöglicht einen mühelosen Zugriff auf alle innen liegenden Komponenten. Das Gehäuse ist totraumfrei gestaltet, was die Hygiene im Trinkwassersystem unterstützt. Zudem ist der Systemtrenner von TÜV LGA als geräuscharm (Gruppe 1) zugelassen.

Wie gestaltet sich der Einbau und die Wartung des Systemtrenners?

Der Systemtrenner ist für die horizontale Einbaulage mit Ablassventil nach unten vorgesehen. Die Anschlüsse sind konische Außengewinde (R 1 Zoll). Die Einbaulänge beträgt 168 mm, mit Anschlussverschraubung 247 mm, bei einer Bauhöhe von 277 mm. Die Armatur ist wartungspflichtig, jedoch ist der Wartungsaufwand gering, da Kartuscheneinsatz und Ventileinsatz komplett austauschbar sind. Ein integrierter Schmutzfänger auf der Eingangsseite schützt die Armatur vor Verunreinigungen.

Welche technischen Leistungsdaten sind relevant?

Der Systemtrenner ist für einen Nenndruck von PN 10 ausgelegt und kann einem maximalen Vordruck von 10 bar standhalten. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 65 °C. Der Kvs-Wert liegt bei 5,8, was einen hohen Durchfluss bei geringem Druckverlust von 1 bar bei Nenndurchfluss ermöglicht. Die Armatur arbeitet in Ruhestellung in Durchlassstellung und ist für Trinkwasser geeignet. Die Flüssigkeitskategorie nach DIN EN 1717 ist 4.

Technische Daten

• Werkstoff Gehäuse: Messing, bleifrei
• Anschlüsse: Außengewinde konisch (R 1 Zoll)
• Einbaulage: horizontal, Ablassventil nach unten
• Nennweite: 1 Zoll (25 mm)
• Nenndruck: PN 10
• Max. Mediumtemperatur: 65 °C
• Kvs-Wert: 5,8
• Flüssigkeitskategorie: 4 (DIN EN 1717)
• Schutzklasse: BA
• Bauhöhe: 277 mm

Der Resideo Systemtrenner BA295S-LF bietet einen zuverlässigen Schutz für Trinkwassersysteme in Wohn- und Gewerbegebäuden. Mit seinem bleifreien Messinggehäuse, dem integrierten Schmutzfänger und der wartungsfreundlichen Kartusche erfüllt er hohe Anforderungen an Hygiene und Sicherheit. Die technischen Eigenschaften wie der Kvs-Wert von 5,8 und die Schutzklasse BA ermöglichen einen effizienten Betrieb bei Temperaturen bis 65 °C und einem Nenndruck von PN 10.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherungsarmaturen
• Hersteller-Artikelnummer: BA295S-1LFA
• Bauhöhe: 277
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde
• Antriebsart: Feder
• Werkstoff des Gehäuses: Messing
• Nenndurchsatz: 5,8
• Ansprechdruck: 0,14
• Einbaulänge: 168
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: BA
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 1
• Einbaulänge mit Anschlussverschraubung: 247
• Ruhestellung: Durchlassstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 65
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 50
• Mit Druckregler: nein
• Kvs-Wert: 5,8
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Trinkwasser: ja
• KIWA-Prüfsiegel: ja
• Trinkwasserkonform nach UBA: Ja
