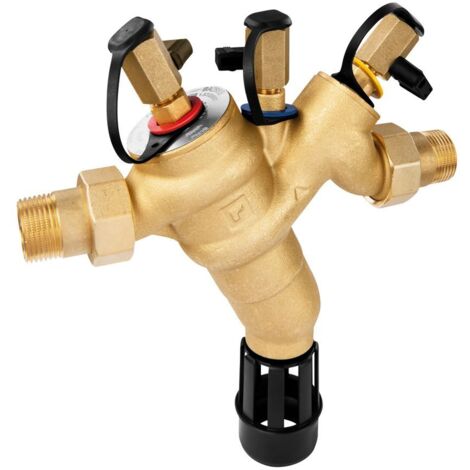

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 3/4"

Resideo Systemtrenner BA295S-LF BA, Messing bleifrei, R 3/4"

Der Resideo Systemtrenner BA295S-LF BA aus bleifreiem Messing mit einem 3/4 Zoll Außengewindeanschluss schützt Trinkwassersysteme zuverlässig vor Rückdrücken, Rückfließen und Rücksaugen. Diese wartungspflichtige Armatur nach DIN EN 806-5 ist für Flüssigkeiten bis einschließlich Kategorie 4 gemäß DIN EN 1717 geeignet und findet Anwendung in Wohnbauten sowie in industriellen und gewerblichen Bereichen. Seine kompakte Bauweise ermöglicht einen geringen Druckverlust und hohen Durchfluss.

Wie schützt der Systemtrenner Trinkwassersysteme effektiv?

Der Systemtrenner BA295S-LF von Resideo bietet optimalen Schutz für das Trinkwasser-Versorgungssystem. Er verfügt über drei Druckzonen, die jeweils mit einem Prüfkugelhahn für die vorgeschriebene jährliche Prüfung ausgestattet sind. Ein integrierter Schmutzfänger auf der Eingangsseite sowie ein eingangsseitiger Rückflussverhinderer und ein Ablassventil, die in einer einzigen Kartusche kombiniert sind, tragen zur hohen Sicherheit bei.

Welche Materialien und Konstruktionsmerkmale zeichnen den Systemtrenner aus?

Das Gehäuse des Systemtrenners besteht aus bleifreiem Messing mit einem Bleianteil von kleiner 0,1 Prozent. Die Dichtungen sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Die Konstruktion zeichnet sich durch ein totraumfreies Gehäuse und eine kompakte Bauart aus, was einen mühelosen Zugriff auf alle innen liegenden Komponenten ermöglicht. Die Armatur erfüllt die Anforderungen gemäß RoHS und REACH, ist ACS-zertifiziert und alle Materialien entsprechen KTW. Zudem wurde sie vom TÜV LGA als geräuscharm in Gruppe 1 ohne Einschränkungen zugelassen.

Wie erfolgt die Installation und Wartung des Systemtrenners?

Der Systemtrenner ist für die horizontale Einbaulage vorgesehen, wobei das Ablassventil nach unten zeigt. Die Anschlüsse sind als Außengewinde ausgeführt. Alle drei Druckzonen sind für die vorgeschriebene jährliche Prüfung mit einem Prüfkugelhahn versehen. Der geringe Wartungsaufwand wird durch den komplett austauschbaren Kartuschen- und Ventileinsatz sichergestellt.

Technische Daten

• Werkstoff des Gehäuses: Messing bleifrei
• Anschlüsse: Außengewinde 3/4 Zoll
• Bauhöhe: 231 mm
• Einbaulage: horizontal, Ablassventil nach unten
• Schutzklasse: BA
• Flüssigkeitskategorie nach EN 1717: 4
• Nenndruck: PN 10
• Max. Mediumtemperatur: 65 °C
• Kvs-Wert: 3,5
• Ansprechdruck: 0,14

Der Resideo Systemtrenner BA295S-LF bietet eine zuverlässige Lösung zum Schutz von Trinkwassersystemen. Mit seinem Gehäuse aus bleifreiem Messing, der Schutzklasse BA und der Eignung für Flüssigkeitskategorie 4 gemäß DIN EN 1717 stellt er eine sichere und langlebige Komponente dar. Die kompakte Bauweise, der geringe Wartungsaufwand und die Zulassung als geräuscharm unterstreichen die hohe Qualität dieser Armatur, die für einen Nenndruck von PN 10 und eine maximale Mediumtemperatur von 65 °C ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherungsarmaturen
• Hersteller-Artikelnummer: BA295S-3/4LFA
• Bauhöhe: 231
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde
• Antriebsart: Feder
• Werkstoff des Gehäuses: Messing
• Nenndurchsatz: 3,5
• Ansprechdruck: 0,14
• Einbaulänge: 140
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: BA
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 1
• Einbaulänge mit Anschlussverschraubung: 208
• Ruhestellung: Durchlassstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 65
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 50
• Mit Druckregler: nein
• Kvs-Wert: 3,5
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Geeignet für Trinkwasser: ja
• KIWA-Prüfsiegel: ja
• Trinkwasserkonform nach UBA: Ja
