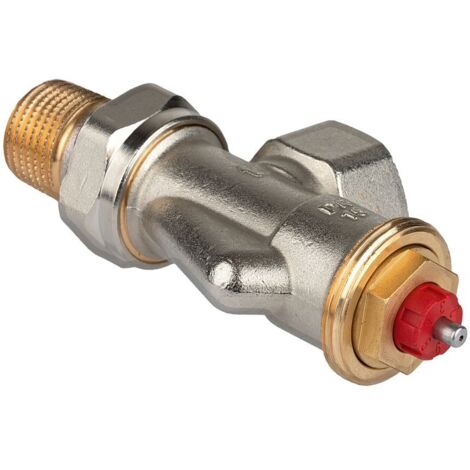

Resideo Thermostatventilkörper FX Messing vernickelt, Axial, 3/8"

Resideo Thermostatventilkörper FX Messing vernickelt, Axial, 3/8"

Der Resideo Thermostatventilkörper FX ist ein vernickeltes Messingventil in Axialausführung mit 3/8 Zoll Anschlussgröße. Speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen entwickelt, bietet er eine präzise Regelcharakteristik für optimalen Komfort und hohe Energieeffizienz. Das Ventil arbeitet geräuscharm und ist für eine Nennweite von DN 10 geeignet.

Welche Konstruktionsmerkmale zeichnen den Thermostatventilkörper FX aus?

Der Thermostatventilkörper FX der Serie V2000FX von Resideo besteht aus vernickeltem Messing und weist eine Bauhöhe von 33 mm auf. Die axiale Bauform und der 3/8 Zoll Anschluss ermöglichen eine flexible Installation. Der Thermostatanschluss ist mit einem M30 x 1,5 Gewinde ausgeführt, und der Einstellring ist rot gefärbt. Eine doppelte O-Ring-Dichtung an der Spindel unterstützt einen wartungsfreien Betrieb. Eine starke, nicht mediumberührte Rückstellfeder sorgt für eine lange Lebensdauer des Ventils. Der Durchfluss ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden.

Für welche Heizungssysteme und Antriebe ist das Ventil geeignet?

Dieser Thermostatventilkörper ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert und nicht für Einrohrsysteme geeignet. Die Durchflussmenge ist einfach einstellbar. Das Ventil kann mit einer Schutzkappe abgesperrt werden. Es ist kompatibel mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und modulierenden Stellantrieben der Typen M4410E/K und M7410E5001.

Wie wird die Wartung und Kompatibilität sichergestellt?

Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät ausgetauscht werden. Das Ventilgehäuse und der Einsatz passen zum AT-Concept, wodurch die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt ist.

Technische Daten

• Anschlussgröße: 3/8 Zoll (DN10)
• Bauhöhe: 33 mm
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 0,221
• Durchflussmenge: 8 l/h - 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Max. Mediumtemperatur: 120 °C
• Bauform: Axial

Der Resideo Thermostatventilkörper FX bietet eine präzise Regelung und hohe Energieeffizienz für Zweirohr-Heizungssysteme. Mit seiner robusten Messingausführung, dem vernickelten Oberflächenschutz und der einfachen Einstellbarkeit der Durchflussmenge von 8 l/h bis 60 l/h ist er eine zuverlässige Komponente für den Heizkörperanschluss. Die Kompatibilität mit verschiedenen Stellantrieben und die Möglichkeit des Austauschs des Ventileinsatzes erhöhen die Flexibilität und Wartungsfreundlichkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000AFX10
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 33
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 29,5
• Länge Anschluss 2: 17
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 33
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 29,5
• Länge Anschluss 2: 17
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
