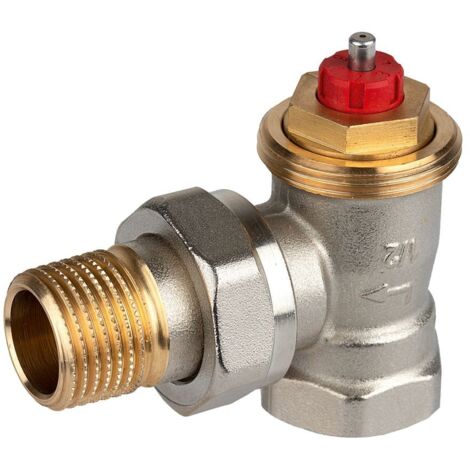

Resideo Thermostatventilkörper FX Messing vernickelt, Eck kurz, 1/2"

Resideo Thermostatventilkörper FX Messing vernickelt, Eck kurz, 1/2"

Der Resideo Thermostatventilkörper FX aus der Serie V2000FX ist eine präzise Komponente für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen. Gefertigt aus vernickeltem Messing in Eck-kurz-Ausführung mit 1/2 Zoll Anschluss, bietet er eine ausgezeichnete Regelcharakteristik, geräuscharmen Betrieb und hohe Energieeffizienz für optimalen Komfort.

Wie ist der Resideo Thermostatventilkörper FX konstruiert und welche Materialien werden verwendet?

Der Thermostatventilkörper besteht aus vernickeltem Messing, was eine langlebige und korrosionsbeständige Oberfläche bietet. Die Bauform ist rechtwinklig und als Eck kurz ausgeführt, passend für Rohranschlüsse mit 1/2 Zoll (DN15). Die Bauhöhe beträgt 38 mm. Der Thermostatanschluss ist mit einem M30 x 1,5 Gewinde ausgestattet, das eine einfache Montage von Heizkörperthermostaten und Stellantrieben ermöglicht. Die Standard-Abmessungen entsprechen der Norm EN215. Eine doppelte O-Ring-Dichtung der Spindel unterstützt einen wartungsfreien Betrieb. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei.

Welche Funktionen bietet der Thermostatventilkörper FX für den Heizungsbetrieb?

Das Ventil ist mit einer doppelten O-Ring-Dichtung an der Spindel versehen, die einen wartungsfreien Betrieb unterstützt. Eine starke, nicht mediumberührte Rückstellfeder sorgt für eine lange Lebensdauer. Die Durchflussmenge ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um hydraulische Ungleichgewichte beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Die Durchflussmenge lässt sich mit einem Einstellschlüssel einfach anpassen und ist vorab einstellbar. Zudem kann das Ventil mit einer Schutzkappe abgesperrt werden.

Für welche Heizsysteme und Antriebe ist der Thermostatventilkörper FX geeignet?

Der Thermostatventilkörper FX ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert und nicht für Einrohrsysteme geeignet. Er kann mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie verschiedenen Stellantrieben wie HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und modulierenden Stellantrieben M4410E/K und M7410E5001 ausgestattet werden. Das Ventilgehäuse und der Einsatz sind kompatibel mit dem AT-Concept, was die Austauschbarkeit mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt. Als Medium ist Wasser mit maximal 50 % Glykol nach VDI 2035 zulässig.

Wie erfolgt die Wartung des Ventileinsatzes?

Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Heizungsanlage mit einem speziellen Montagegerät ausgetauscht werden. Dies ermöglicht eine einfache Wartung und minimiert Ausfallzeiten.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN15)
• Bauhöhe: 38 mm
• Kvs-Wert: 0,221
• Durchflussmenge: 8 l/h - 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 °C bis 120 °C
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Bauform: Eck kurz

Der Resideo Thermostatventilkörper FX V2000FX bietet eine zuverlässige und energieeffiziente Lösung für moderne Heizungssysteme. Mit seiner präzisen Regelcharakteristik, dem geräuscharmen Betrieb und der robusten Bauweise aus Messing vernickelt ist er eine langlebige Komponente. Die einfache Einstellbarkeit der Durchflussmenge von 8 l/h bis 60 l/h und die Kompatibilität mit gängigen Thermostatantrieben machen ihn zu einer flexiblen Wahl für den hydraulischen Abgleich in Zweirohr-Heizungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020EFX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 23
• Länge Anschluss 2: 26
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
