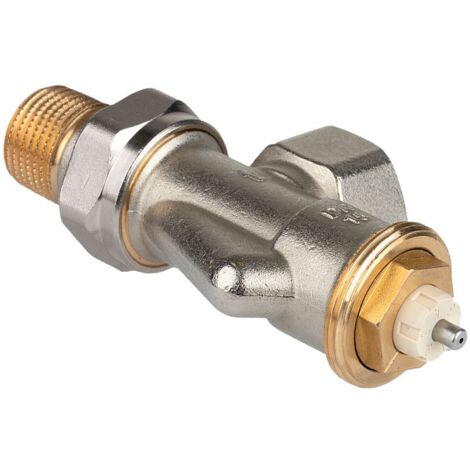

Resideo Thermostatventilkörper SX Messing vernickelt, Axial, 1/2"

Resideo Thermostatventilkörper SX Messing vernickelt, Axial, 1/2"

Der Resideo Thermostatventilkörper SX aus Messing vernickelt ist ein axiales Bauteil mit einem Anschluss von 1/2 Zoll. Als Teil der V2000SX-Serie von Resideo ist dieses Thermostatventil für die präzise Voreinstellung von Durchflüssen konzipiert, um den hydraulischen Abgleich in Heizungssystemen zu optimieren. Es eignet sich als Universalventil für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb und findet Anwendung in Neubau-, Renovierungs- und Nachrüstungsprojekten.

Wie funktioniert der Resideo Thermostatventilkörper SX?

Der Thermostatventilkörper SX ermöglicht die Voreinstellung von Durchflüssen, um den hydraulischen Abgleich in Heizungssystemen zu optimieren. Er arbeitet geräuscharm, auch bei umgekehrter Durchflussrichtung, und begrenzt den Durchfluss auf maximal 130 Prozent des Nenndurchflusses, um Ungleichgewichte beim Aufheizen zu vermeiden. Die Einstellung erfolgt einfach mit einem Einstellschlüssel, und die Ventile können mit einer Schutzkappe abgesperrt werden. Der Ventileinsatz lässt sich im laufenden Betrieb ohne Entleeren der Anlage austauschen, was Wartungsarbeiten erleichtert.

Für welche Systeme und Anwendungen ist das Ventil geeignet?

Der Thermostatventilkörper V2000SX von Resideo ist vielseitig einsetzbar in Zweirohr-Heizungs- und Kühlsystemen, die mit Pumpen betrieben werden. Die Ventile arbeiten sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung geräuscharm. Eine Installation am Vorlauf des Heizkörpers wird empfohlen, alternativ ist auch der Einbau am Rücklauf möglich. Die V2000SX-Serie bietet eine breite Palette an Abmessungen, Varianten und Anschlüssen, um nahezu alle Einbausituationen abzudecken.

Welche technischen Merkmale zeichnen den Thermostatventilkörper aus?

Das Gehäuse besteht aus vernickeltem Messing und verfügt über einen Thermostatgewindeanschluss M30 x 1,5. Die Bauhöhe beträgt 35 mm, und der Kvs-Wert liegt bei 0,7. Die Durchflussmenge ist zwischen 20 und 170 Litern pro Stunde einstellbar. Das Ventil ist für Mediumtemperaturen von -10 bis 120 °C ausgelegt und hält einem maximalen Betriebsdruck von 10 bar sowie einem Differenzdruck von bis zu 100 kPa stand. Die doppelte O-Ring-Dichtung sorgt für einen wartungsarmen Betrieb, und die starke Rückstellfeder ist nicht mediumberührt, was die Langlebigkeit des Ventils fördert.

Wie lässt sich der Thermostatventilkörper ansteuern und warten?

Der Resideo Thermostatventilkörper SX ist kompatibel mit allen Heizkörperthermostaten, die über ein M30 x 1,5 Anschlussgewinde verfügen. Dazu zählen HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe, M5410 2-Punkt-Stellantriebe sowie M4410E/K und M7410E5001 modulierende Stellantriebe. Der Ventileinsatz kann bei Bedarf im laufenden Betrieb und ohne Entleeren der Anlage ausgetauscht werden. Das Ventilgehäuse und der Einsatz sind zudem mit dem AT-Concept kompatibel, wodurch die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt ist.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Bauhöhe: 35 mm
• Kvs-Wert: 0,7
• Durchflussmenge: 20 bis 170 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 bis 120 °C
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Bauform: Axial

Der Resideo Thermostatventilkörper SX in Messing vernickelt bietet eine flexible und geräuscharme Lösung für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen. Mit seinem M30 x 1,5 Thermostatanschluss und der 1/2 Zoll Anschlussgröße ist er vielseitig einsetzbar. Die robuste Konstruktion ermöglicht einen maximalen Betriebsdruck von 10 bar und eine Mediumtemperatur von bis zu 120 °C, was eine hohe Betriebssicherheit und Langlebigkeit sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000ASX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 35
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 24
• Länge Anschluss 2: 19
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
