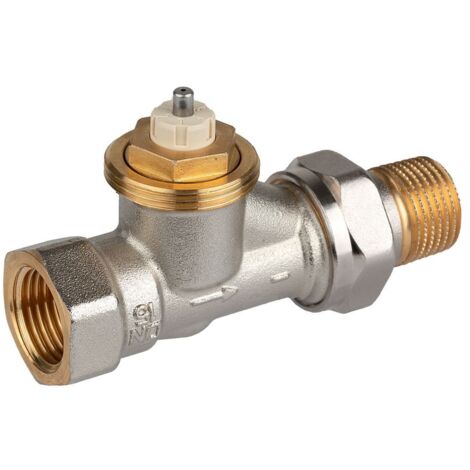

Resideo Thermostatventilkörper SX Messing vernickelt, Durchgang, 3/4"

Resideo Thermostatventilkörper SX Messing vernickelt, Durchgang, 3/4"

Der Resideo Thermostatventilkörper SX aus der V2000SX Serie ist ein vernickeltes Messingventil in Durchgangsform mit einem 3/4 Zoll Anschluss. Er ist als Universalventil für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb konzipiert und ermöglicht eine präzise Voreinstellung von Durchflüssen für den hydraulischen Abgleich. Das Ventil arbeitet geräuscharm in beiden Durchflussrichtungen und ist eine vielseitige Lösung für Neubau-, Renovierungs- und Nachrüstungsprojekte.

Wie optimiert der Thermostatventilkörper SX den hydraulischen Abgleich?

Der Thermostatventilkörper SX ermöglicht die präzise Voreinstellung von Durchflüssen, um den hydraulischen Abgleich in Heizungssystemen zu optimieren. Die Durchflussmenge ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um ein Ungleichgewicht beim Aufheizen von Räumen zu vermeiden. Dies trägt zu einem effizienten und stabilen Betrieb des Heizungssystems bei.

Welche Merkmale zeichnen das Ventilgehäuse und die Funktion aus?

Das Gehäuse des Ventilkörpers besteht aus vernickeltem Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit unterstützt. Die Bauform ist gerade mit einer Bauhöhe von 25 mm. Eine doppelte O-Ring Dichtung der Spindel sorgt für einen wartungsfreien Betrieb. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Der Betrieb ist geräuscharm, auch bei umgekehrter Durchflussrichtung.

Für welche Systeme und Einsatzbereiche ist das Ventil geeignet?

Der Thermostatventilkörper SX ist speziell für Zweirohrsysteme konzipiert und nicht für Einrohrsysteme geeignet. Er kann sowohl am Vorlauf als auch am Rücklauf von Heizkörpern installiert werden. Das Ventil ist kompatibel mit Wasser oder Wasser-Glykolgemischen gemäß VDI 2035 und kann in Neubau-, Renovierungs- und Nachrüstprojekten eingesetzt werden.

Welche Kompatibilität und Anschlussmöglichkeiten bietet das Ventil?

Das Ventil verfügt über einen Thermostatanschluss mit dem Gewinde M30 x 1,5 und ist mit zahlreichen Thermostatköpfen und Stellantrieben kompatibel. Dazu gehören alle Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde, HR-Typen von Evohome- und Roomtronic-Stellantrieben sowie MT4-, M5410 2-Punkt-, M4410E/K- und M7410E5001 modulierende Stellantriebe. Die Anschlussgröße für den Heizkörper beträgt 3/4 Zoll (DN 20). Das Ventilgehäuse und der Einsatz sind durch das AT-Concept mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 kompatibel. Der Ventileinsatz lässt sich im laufenden Betrieb und ohne Entleeren der Anlage austauschen.

Technische Daten

• Anschlussgröße Heizkörper: 3/4 Zoll (DN 20)
• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Messing vernickelt
• Bauhöhe: 25 mm
• Kvs-Wert: 0,7
• Durchflussmenge: 20 bis 170 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C

Der Resideo Thermostatventilkörper SX bietet eine flexible und langlebige Lösung für den hydraulischen Abgleich in Zweirohr-Heizungsanlagen. Mit seiner vernickelten Messingausführung, dem breiten Durchflussbereich von 20 bis 170 l/h und der Kompatibilität zu verschiedenen Thermostatköpfen und Stellantrieben unterstützt er eine präzise und geräuscharme Regelung der Heizkörperleistung bei einem maximalen Betriebsdruck von 10 bar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000DSX20
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 37
• Länge Anschluss 2: 74
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll (20)
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
