Resideo Umschaltventil VC, Innengewinde, DN 25, VCZMP6000/U

Resideo Umschaltventil VC, Innengewinde, DN 25, VCZMP6000/U

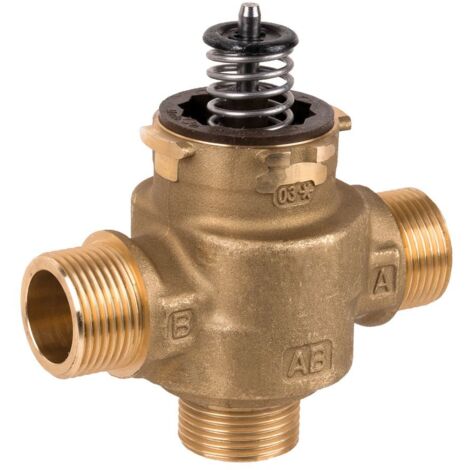

Das Resideo Umschaltventil VC der Serie VCZM ist ein druckentlastetes Zonenventil mit Innengewinde DN 25. Es ist konzipiert für die präzise Regelung des Flusses von heißem und/oder kaltem Wasser in Wohngebäuden sowie in kleinen Industrieanwendungen. Dieses vielseitige Ventil kann als Verteil- oder Mischventil eingesetzt werden und eignet sich ideal für zentrale Heiz- und/oder Kühlapplikationen.

Welche Funktionen bietet das Resideo Umschaltventil VC?

Das Umschaltventil VC ist für die Auf-/Zu-Zonenregelung in Wohngebäuden konzipiert. Die Zweiwege-Ventile regeln den Fluss, während die Dreiwege-Ventile Volumenströme in zentralen Heiz- und/oder Kühlapplikationen umschalten. Sie können als Verteil- oder Mischventil eingebaut werden. Beide Versionen eignen sich für die individuelle Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren. Dreiwege-Ventile ermöglichen die Umschaltung des Wasserstroms sowohl aus Richtung AB nach A oder B als auch aus Richtung A oder B nach AB.

Welche Vorteile bietet die Konstruktion und Materialwahl?

Die spezielle Bauweise des Ventils sorgt für einen geräuscharmen Betrieb und verringert die Gefahr von Druckschlägen in der Leitung. Dank der druckentlasteten Konstruktion des Ventileinsatzes sind Differenzdrücke bis zu 4 bar zulässig. Das Gehäuse besteht aus robustem, entzinkungsbeständigem Messing (DZR). Die wartungsfreundliche Konstruktion ermöglicht einen einfachen Austausch des Ventileinsatzes und trägt zur hohen Durchflusskapazität bei.

Wie erfolgt die Ansteuerung und Montage des Ventils?

Die Funktionalität des Antriebs ist abhängig vom gewählten Modell. Es gibt Varianten für 24 V und für 230 V, die über einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT) angesteuert werden. Die Stellantriebe sind mit einer Endlagenabschaltung ausgestattet, sodass nur beim Ändern der Position Strom verbraucht wird. Der Bajonettverschluss ermöglicht eine werkzeuglose Montage und Demontage des Stellantriebs am Ventil. Ohne Antrieb ist das Zweiwege-Ventil geschlossen und das Dreiwege-Ventil befindet sich in der Position AB - B offen.

Technische Daten

• Nennweite: DN 25
• Anschlüsse: Innengewinde
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Nenndruck: PN 20
• Kvs-Wert: 8,5
• Max. Differenzdruck in geöffneter Stellung: 4 bar
• Max. Schließdruck: 400 kPa
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Mediumtemperatur (Dauerbetrieb): 1 °C bis 95 °C
• Oberflächenschutz: unbehandelt

Das Resideo Umschaltventil VC überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und die präzise Regelung von Wasserströmen. Mit einer Nennweite von DN 25, der Zulässigkeit von Differenzdrücken bis 4 bar und einem Temperaturbereich von 1 °C bis 95 °C bietet es eine zuverlässige Lösung für effiziente Heiz- und Kühlsysteme in vielfältigen Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Zonenventile und Antriebe
• Hersteller-Artikelnummer: VCZMP6000/U
• Oberflächenschutz: unbehandelt
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 20
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 46,5
• Länge Anschluss 2: 46,5
• Länge Anschluss 3: 45
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8,5
• Anschlüsse: Innengewinde
• Mediumtemperatur (Dauerbetrieb): 1 - 95
• Nenndurchmesser: DN 25
• Max. Differenzdruck in geöffneter Stellung: 4
• Einbauweise verteilend: ja
