Allgemeine Beschreibung

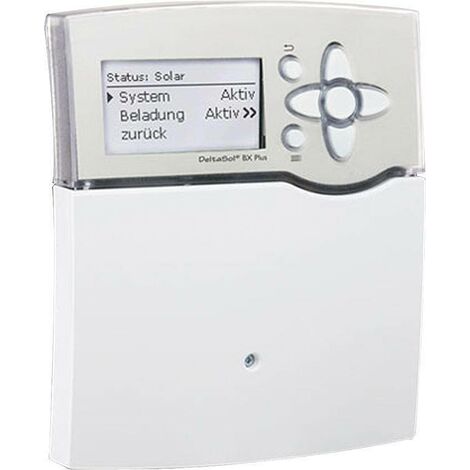

Der RESOL Systemregelung Deltasol® BX Plus ist ein hochentwickelter Systemregler, der speziell für mittlere und komplexe Solaranlagen sowie Heizungsanwendungen konzipiert wurde. Er unterstützt sowohl Standard- als auch hocheffiziente Umwälzpumpen mit PWM-Signal und bietet eine Vielzahl an Funktionen zur optimalen Steuerung und Überwachung von Solarsystemen.Technische daten
- Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren
- Impulseingang: 1 V40
- Eingänge für 2 digitale Grundfos Direct Sensors™
- Eingang für einen CS10-Einstrahlungssensor
- Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
- Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 4 (1) A 24 V~ / 240 V~ (potenzialfreies Relais)
- Gesamtschaltleistung: 4 A 240 V~
- Versorgung: 100-240 V~ (50-60 Hz)
- Standby: 0,73 W
- Datenschnittstelle: RESOL VBus®, SD-Karteneinschub
- Gehäuse: Kunststoff, PC-ABS und PMMA
- Schutzart: IP 20 / DIN EN 60529
- Maße: 198 x 170 x 43 mm
Kompatibilität und Zubehör
- Erweiterbar mit bis zu 2 Modulen über RESOL VBus® (insgesamt 21 Sensoren und 15 Relais)
- Lieferumfang: 5 Sensoren PT1000 (3x Speicher-/Kesselfühler FRP6, 2x Kollektorfühler FKP6), 1x SD-Karte (2GB)
Installation
- Wandmontage und Schalttafel-Einbau möglich
Anwendung
- ΔT-Regelung
- Drehzahlregelung
- Wärmemengenzählung
- Betriebsstundenzähler für die Solarpumpe
- Röhrenkollektorfunktion
- Thermostatfunktion
- Speicherschichtladung
- Vorranglogik
- Drainbackoption
- Boosterfunktion
- Überwärmeabfuhr
- Thermische Desinfektionsfunktion
- Funktionskontrolle gemäß BAFA-Richtlinie
- Datenaufzeichnung, -sicherung und Firmware-Updates über SD-Karte
- Vorprogrammierte Wahlfunktionen (z. B. Drainback-Option, zeitgesteuerte Thermostatfunktion, thermische Desinfektion)
- Automatische Funktionskontrolle nach VDI 2169 (Volumenstrom- und Drucküberwachung, Meldung zu hohen ΔT-Werten, Kontrolle auf vertauschte Vor- und Rücklaufstränge, Überwachung auf Nachtzirkulation)
