Allgemeine Beschreibung

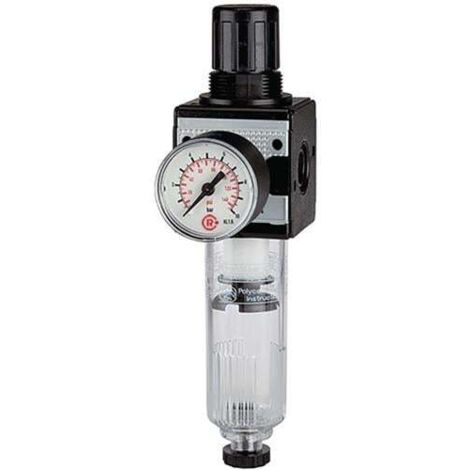

Der Riegler Filterregler »multifix« ist ein vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit einem Polycarbonatbehälter und einem integrierten Manometer. Er kombiniert eine Sekundärentlüftung mit einem Zentrifugalabscheider und bietet eine halbautomatische Ablassventil-Funktion. Dieser Filterregler ist ideal zur Reinigung und Regelung der Druckluft für pneumatisch betriebene Werkzeuge, Zylinder und Ventile.Technische daten
- Druckbereich: 0,5–10,0 bar
- Eingangsdruck max.: 16 bar (Polycarbonatbehälter)
- Durchfluss: 3.500 l/min
- Höhe gesamt: 246,3 mm
- Gewicht: 1.076 g
- Porenweite im Filterelement: 5 µm (bei G 1": 40 µm)
- Material Gehäuse: Zink-Druckguss (Aluminium bei G 1")
- Material Behälter: Polycarbonat
- Material Federhaube: POM-Messing
- Material Dichtung: NBR
- Mediumstemperatur max.: 60 °C
- Umgebungstemperatur max.: 60 °C
Kompatibilität und Zubehör
- Wartungsgeräte der Serie multifix sind untereinander kombinierbar.
- Auf Anfrage auch mit anderem Regelbereich, Schutzkorb oder Metallbehälter erhältlich.
Installation
- Der Anschluss erfolgt über ein Innengewinde G 1/2 Zoll.
- Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Anwendung
Der Filterregler wird zur Reinigung und Regelung der Druckluft von pneumatisch betriebenen Werkzeugen, Zylindern, Ventilen und weiteren Anwendungen eingesetzt.Weitere Informationen
- Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar.
- Weitere technische Eigenschaften: A: 68,8 mm, B: 246,3 mm, C: 99 mm, D: 147,3 mm.
