Allgemeine Beschreibung

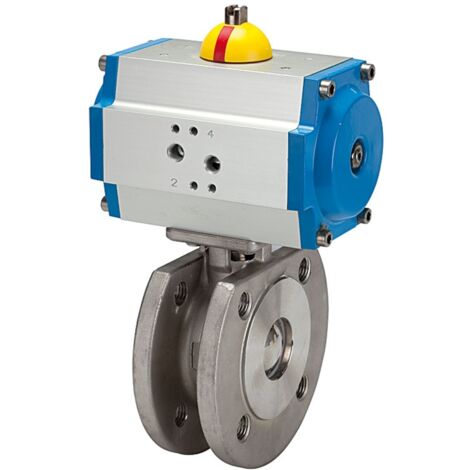

Der Riegler Kompaktflansch-Kugelhahn ist ein pneumatischer Stellantrieb mit doppeltwirkender Ausführung. Er bietet einen vollen Durchgang und ist mit einem integrierten Stellungsanzeiger ausgestattet. Dieser Kugelhahn ist ideal für Anwendungen, die eine zuverlässige Steuerung von Flüssigkeiten oder Gasen erfordern.Technische daten
- Material Antrieb: Aluminium eloxiert
- Material Kugelhahn: Edelstahl 1.4408 mit ISO-Flanschplatte
- Dichtmaterial Kugelhahn: PTFE
- Dichtmaterial Antrieb: NBR
- Steuerdruck max.: 5,5 bar
- Drehwinkel: 90 °
- Ventiladapter: nach NAMUR
- Betriebstemperatur: -10 °C bis 200 °C (abhängig vom Betriebsdruck)
- DN: 65
- Ausführung: doppeltwirkend
- Abmessungen: A: 180 mm, B: 205 mm, C: 100 mm, D: 185 mm, E: 122 mm, F: 92,5 mm
- PN: 16 bar
Kompatibilität und Zubehör
- Ventiladapter nach NAMUR
Installation
- Der Kugelhahn kann einfach in bestehende Systeme integriert werden, die mit NAMUR-Adaptern kompatibel sind.
Anwendung
- Geeignet für die Steuerung von Flüssigkeiten und Gasen in industriellen Anwendungen.
- Ideal für Anwendungen, die eine präzise Regelung und hohe Betriebstemperaturen erfordern.
