Rittal Erdungsschiene DK 7543000, 945mm, 200A, 20 Anschlüsse, Kupfer

Rittal Erdungsschiene DK 7543000, 945mm, 200A, 20 Anschlüsse, Kupfer

Diese vertikale Erdungsschiene aus Kupfer dient der zuverlässigen Potenzialausgleichsführung in Netzwerkschränken mit einer Höhe von 1200 mm. Sie ermöglicht eine flexible, sternpunktförmige Erdung von Komponenten wie Patch-Panel-Kabelabfangbügeln. Die Montage erfolgt wahlweise am 25 mm DIN-Maßraster oder an den 482,6 mm (19 Zoll)-Profilschienen.

Flexible Montage und Anwendung

Die Schiene bietet durch variabel verstellbare Erdungsklemmen eine hohe Anpassungsfähigkeit innerhalb des Schrankaufbaus. Die Konstruktion aus E-Cu 57 sorgt für eine hohe Leitfähigkeit. Mit 20 Anschlüssen und einer Strombelastbarkeit von 200 A ist das System für anspruchsvolle IT-Infrastrukturen ausgelegt.

Technische Daten

• Schienenlänge: 945 mm
• Bemessungsstrom: 200 A
• Anzahl der Anschlüsse: 20
• Werkstoff: Kupfer
• Passend für Gehäusehöhe: 1200 mm
• Passend für Gehäusetyp: VX, VX IT, TS

Die Erdungsschiene überzeugt durch ihre hohe Strombelastbarkeit und die vielseitigen Anschlussmöglichkeiten. Mit einer Länge von 945 mm ist sie optimal auf Netzwerkschränke mit 1200 mm Höhe abgestimmt und unterstützt durch die beiliegenden Erdungsleitungen eine strukturierte sternpunktförmige Erdung, die zur Betriebssicherheit der installierten IT-Komponenten beiträgt.

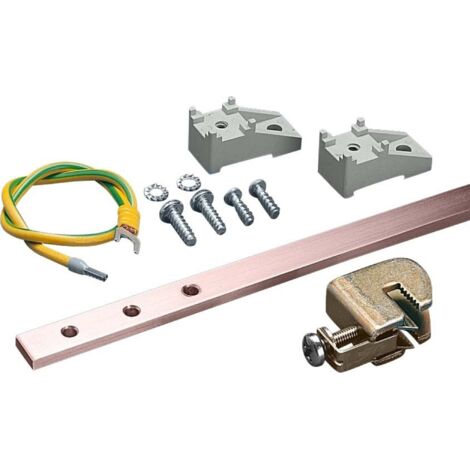

Lieferumfang

• 1x Erdungsschiene
• 16x Leiteranschlussklemme 2,5 - 16 mm²
• 15x Erdungsleitung 6 mm², Länge 500 mm
• 1x Befestigungsmaterial

Produktspezifikation

• Abmessungen allgemein: Länge: 945
• Anzahl der Anschlüsse: 20
• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Nein
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• Bemessungsstrom: 200
• ECCN Code: NOT_RELEVANT
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Erdungspunkte und Erdungsschienen
• Infotext Keyuser - nur intern: Längenmaße am 10.10.13 geändert / eMail u. Newsletter-Info / J. Thalheim
• Katalogseite in HB 36: 1036
• Lieferumfang (Produktebene): Erdungsschiene aus E-Cu 57 nach DIN EN 12 163, DIN EN 13 601, 15 x 5 mm / 16 x Leiteranschlussklemme 2,5 - 16 mm² / 15 Erdungsleitungen 6 mm², L = 500 mm / Inkl. Befestigungsmaterial
• Lieferzeitklasse für RiCS: B - up to 15 days
• Lieferzeitklasse für RiCS, Standard: A - In stock
• Lieferzeitklasse für RiCS, lose beigelegt: B - up to 15 days
• Lieferzeitklasse für RiCS, montiert: B - up to 15 days
• Länge: 945
• Montageart: sonstige
• Passend für Gehäusetyp: VX / VX IT / TS
• Passend für Gehäusetyp und Abmessung - Multi Value: Gehäusetyp: VX: 1.200 mm Gehäusetyp: VX IT Gehäusetyp: TS
• Passend für Gehäusetyp und Abmessung - Single Value: Gehäusetyp: VX VX IT TS Höhe: 1.200
• Passend für Höhe: 1200
• Produktbeschreibung (Description Temporary): Die Montage am 25 mm DIN-Maßraster der Verteiler oder an den 482,6 mm (19˝)-Profilschienen ist leicht möglich. Mit den beigelegten Erdungsleitern können die Kabelabfangbügel der Patch-Panel sternpunktförmig geerdet werden. Die Erdungsklemmen sind variabel verstellbar. Strombelastbarkeit der Schiene ca. 200 A.
• REACH - Deklarationspflichtig: Nein
• Schienenlänge: 945
• Verpackungseinheit: 1
• Werkstoff: Kupfer
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: Erdungsschiene, vertikal
