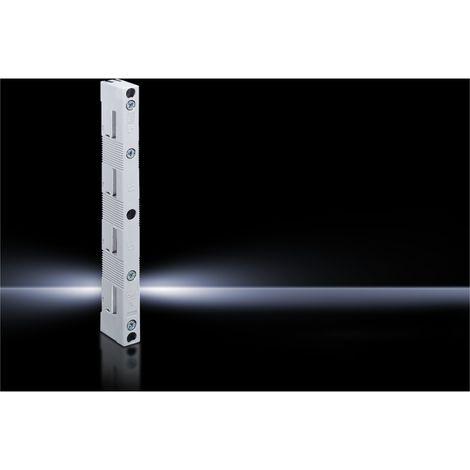

Rittal Sammelschienenhalter RiLine 9340004, 4-polig 60mm, Polyamid, RAL 7035, 4 Stück

Rittal Sammelschienenhalter RiLine 9340004, 4-polig 60mm, Polyamid, RAL 7035, 4 Stück

Der 4-polige Sammelschienenhalter aus der RiLine-Serie von Rittal ermöglicht eine sichere Befestigung von Flachkupferschienen in Stromverteilungssystemen. Mit einem Schienenmittenabstand von 60 mm ist das System für Schienenabmessungen von 12 x 5 mm bis 30 x 10 mm ausgelegt. Die Komponente ist für den Einsatz in anspruchsvollen elektrischen Anlagen konzipiert.

Robuste Konstruktion und Anwendung

Der aus Polyamid gefertigte Halter erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0 und bietet eine stabile Basis innerhalb des RiLine60-Systems. Die Montage erfolgt über eine Innenbefestigung. Bei der Verwendung von Sammelschienen mit den Maßen 12 x 5 mm oder 12 x 10 mm ist die zusätzliche Nutzung des Distanzstücks 9340.090 erforderlich. Für Anwendungen nach UL-Standard ist zudem der Einsatz einer Bodenwanne zwingend vorgeschrieben, wobei die Approbation ausschließlich in Verbindung mit AC-Anwendungen gültig ist.

Technische Daten

• Pol-Anzahl: 4-polig
• Schienenmittenabstand: 60 mm
• Geeignete Sammelschienen: 12 x 5 mm bis 30 x 10 mm
• Bemessungsbetriebsspannung: 1000 V, 3~
• Material: Polyamid (UL 94-V0)
• Farbe: RAL 7035
• Baubreite: 20 mm
• Länge: 265 mm

Dieses System unterstützt eine effiziente Stromverteilung für Flachkupferschienen bis zu einem Stromwert von 800 A. Durch die präzise Auslegung auf 60 mm Mittenabstand und die robuste Materialwahl bietet der Halter eine stabile Basis für den Aufbau von Schaltanlagen. Die Einhaltung der spezifischen Montagehinweise für UL-Anwendungen stellt dabei die normgerechte Integration in das Gesamtsystem sicher.

Produktspezifikation

• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Ja
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• Ausführung: UL-zertifiziert
• Ausführung (Variantenebene): UL-zertifiziert
• Bemessungsbetriebsspannung: 1000 V, 3~
• Bemessungsbetriebsspannung für FactFinder Filter: 1000 / 1000
• Color (Product level): RAL 7035
• ECCN Code: NOT_RELEVANT
• Elektrische Werte UL (SCCR): 22 kA - 600 V, Halterabstand 500 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 25 kA - 600 V, Halterabstand 500 mm, Sammelschienen 30 x 5/10 mm / 30 kA - 600 V, Halterabstand 250 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 65 kA - 600 V, Halterabstand 250 mm, Sammelschienen 15 x 5 - 25 x 10 mm, Fuse Class L max. 800 A, JDDZ/7
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Sammelschienenhalter
• Farbe: RAL 7035
• Für Sammelschienen mm: 12 x 5 - 30 x 10
• Gewicht (pro VE): 0.916
• Großhandel - gelistete Nummer: 379801
• Großhandel - gelistete Nummer Schweden: 11001010
• Hinweis: Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich UL-Approbation nur in Verbindung mit AC-Anwendung gültig
• Hinweis auf Variantenebene: Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden / Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich / UL-Approbation nur in Verbindung mit AC-Anwendung gültig
• Katalogseite in HB 36: 300
• Material (Produktebene): Polyamid / Brandverhalten gemäß UL 94-V0
• Mit Außenbefestigung: Nein
• Mit Innenbefestigung: Ja
• N/PE-Halter: Nein
• PEN/N/PE-Halter: Nein
• Passend für Artikel-Nr.: 3580000 / 3581000 / 3582000 / 3583000 / 3584000 / 3580100 / 3581100 / 3585005 / 3586005
• Pol-Anzahl: 4-polig
• Polzahl: 3
• Polzahl/Schienenmittenabstand: 4-polig 60
• Produktserie: RiLine
• REACH - Deklarationspflichtig: Nein
• Schienenabstand: 60
• Schienenmittenabstand: 60
• Steuerattribut Frontend - Grundmaterial: Kunststoff
• Verpackungseinheit: 4
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: Flachkupferschienensysteme
