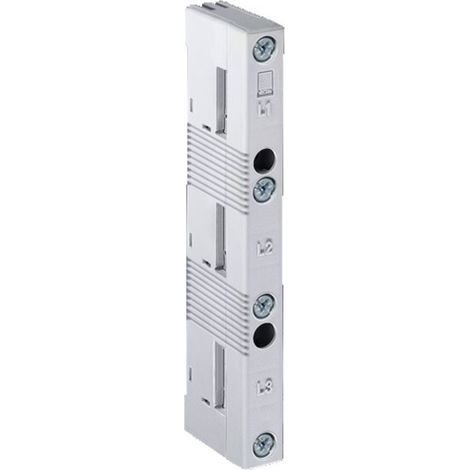

Rittal Sammelschienenhalter RiLine 3-polig, 60mm, 12x5-30x10mm, Polyamid, RAL 7035, 4 Stück

Rittal Sammelschienenhalter RiLine 3-polig, 60mm, 12x5-30x10mm, Polyamid, RAL 7035, 4 Stück

Der 3-polige Sammelschienenhalter aus der Serie RiLine von Rittal ist für den Einsatz in UL-zertifizierten Stromverteilungssystemen konzipiert. Er ermöglicht die sichere Befestigung von Flachkupferschienen mit einem Schienenmittenabstand von 60 mm und ist für Anwendungen bis 800 A ausgelegt. Das Gehäuse besteht aus robustem, glasfaserverstärktem Polyamid mit einem Brandverhalten gemäß UL 94-V0.

Konstruktion und Anwendung

Der Halter ist für eine Innenbefestigung vorgesehen und unterstützt Sammelschienenabmessungen von 12 x 5 mm bis 30 x 10 mm. Die Bemessungsbetriebsspannung beträgt 1000 V AC beziehungsweise 1500 V DC. Für die Verwendung in UL-konformen Applikationen ist der Einsatz einer Bodenwanne zwingend erforderlich.

Technische Daten

• Polzahl: 3-polig
• Schienenmittenabstand: 60 mm
• Sammelschienenabmessungen: 12 x 5 mm bis 30 x 10 mm
• Bemessungsbetriebsspannung: 1000 V AC / 1500 V DC
• Material: Polyamid (glasfaserverstärkt)
• Brandverhalten: UL 94-V0
• Farbe: RAL 7035
• Baubreite: 20 mm
• Länge: 190 mm

Dieses Systembauteil bietet eine hohe mechanische Stabilität für anspruchsvolle Stromverteilungen. Durch die Auslegung auf 60 mm Schienenmittenabstand und die Eignung für Ströme bis 800 A eignet sich der Halter für den Aufbau kompakter und sicherer Schaltanlagen. Die hochwertige Materialwahl ermöglicht eine Dauerbetriebstemperatur von bis zu 130 °C, was die Langlebigkeit in industriellen Umgebungen unterstützt.

Produktspezifikation

• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Ja
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• Ausführung: UL-zertifiziert
• Ausführung (Variantenebene): UL-zertifiziert
• Bemessungsbetriebsspannung: 1000 V, 3~ / 1500 V (DC)
• Bemessungsbetriebsspannung für FactFinder Filter: 1000 / 1500
• Color (Product level): RAL 7035
• ECCN Code: NOT_RELEVANT
• Elektrische Werte UL (SCCR): 14 kA - 600 V, Halterabstand 500 mm, Sammelschienen 12 x 5/10 mm / 22 kA - 600 V, Halterabstand 500 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 25 kA - 600 V, Halterabstand 250 mm, Sammelschienen 12 x 5/10 mm / 25 kA - 600 V, Halterabstand 500 mm, Sammelschienen 30 x 5/10 mm / 30 kA - 600 V, Halterabstand 250 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 50 kA - 600 V, Halterabstand 350 mm, Sammelschienen 30 x 5/10 mm, Fuse Class L max. 800 A, JDDZ/7 / 54 kA - 600 V, Halterabstand 500 mm, Sammelschienen 30 x 5/10 mm, Circuit Breaker max. 600 A, DIVQ/7 / 65 kA - 480 V, Halterabstand 250 mm, Sammelschienen 30 x 5/10 mm, Circuit Breaker max. 600 A, DIVQ/7 / 73 kA - 600 V, Halterabstand 250 mm, Sammelschienen 30 x 5/10 mm, Fuse Class L max. 800 A, JDDZ/7
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Sammelschienenhalter
• Farbe: RAL 7035
• Für Sammelschienen mm: 12 x 5 - 30 x 10
• Gewicht (pro VE): 0.696
• Hinweis: Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich
• Hinweis auf Variantenebene: Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich
• Katalogseite in HB 36: 300
• Material (Produktebene): Polyamid / Brandverhalten gemäß UL 94-V0
• Mit Außenbefestigung: Nein
• Mit Innenbefestigung: Ja
• N/PE-Halter: Nein
• PEN/N/PE-Halter: Nein
• Passend für Artikel-Nr.: 3580000 / 3581000 / 3582000 / 3583000 / 3584000 / 3580100 / 3581100 / 3585005 / 3586005
• Pol-Anzahl: 3-polig
• Polzahl: 3
• Polzahl/Schienenmittenabstand: 3-polig 60
• Produktserie: RiLine
• REACH - Deklarationspflichtig: Nein
• Schienenabstand: 60
• Schienenmittenabstand: 60
• Steuerattribut Frontend - Grundmaterial: Kunststoff
• Verpackungseinheit: 4
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: Flachkupferschienensysteme
