Rittal Schienenverbinder RiLine PLS 800, 150mm, E-Cu, Vernickelt, 3505000

Rittal Schienenverbinder RiLine PLS 800, 150mm, E-Cu, Vernickelt, 3505000

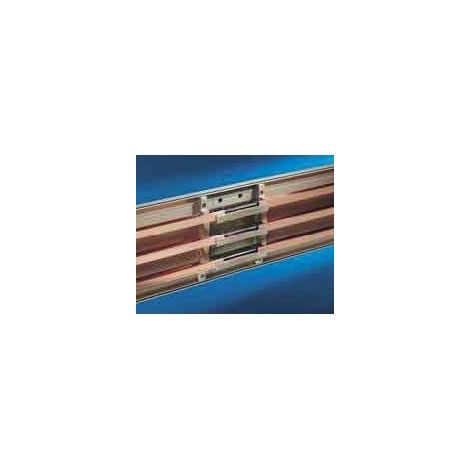

Der Rittal Schienenverbinder aus der Serie RiLine ermöglicht die bohrungslose Verbindung von PLS Spezial-Sammelschienen. Er ist für die Anreihmontage in Schaltschränken der Typen PS, TS und ES konzipiert und unterstützt eine effiziente Feld-zu-Feld-Verbindung.

Funktion und Anwendung

Die aus vernickeltem E-Cu gefertigten Verbinder sind speziell auf das System PLS 800 abgestimmt. Durch die bohrungslose Montagetechnik wird die Installation innerhalb von Sammelschienensystemen vereinfacht, während eine stabile mechanische und elektrische Verbindung sichergestellt bleibt. Die Montage erfolgt mit einem Anzugsdrehmoment von 10 bis 15 Nm.

Technische Daten

• Material: E-Cu, vernickelt
• Nennstrom: 684 A
• Länge: 150 mm
• Polzahl: 3
• Verbindungsart: Feld/Feld
• Sammelschienen-Typ: PLS 800
• Anzugsdrehmoment: 10 bis 15 Nm

Die robuste Konstruktion aus hochwertigem Kupfer ermöglicht eine dauerhafte Stromübertragung bei einer Belastbarkeit von 684 A. Mit einer Länge von 150 mm und der präzisen Auslegung auf das PLS 800 System bietet dieses Zubehör eine zuverlässige Lösung für die professionelle Schaltschrankanreihung.

Produktspezifikation

• Abmessungen allgemein: Länge: 150
• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Nein
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Nein
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• ECCN Code: NOT_RELEVANT
• Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert): Anreihtechnik
• Für Sammelschienen-Typ: PLS 800
• Gewicht (pro VE): 3.066
• Katalogseite in HB 36: 344
• Länge: 150
• Material (Produktebene): E-Cu
• Nennstrom: 684
• Nennstrom (max.): 684
• Oberfläche: Vernickelt
• Oberfläche (Produktebene): Vernickelt
• Passend für Artikel-Nr.: 9341.000 / 9341.050
• Polzahl: 3
• Produktbeschreibung (Description Temporary): Zum bohrungslosen Verbinden der PLS Spezial-Sammelschienen.
• Produktserie: RiLine
• REACH - Deklarationspflichtig: Nein
• Sortierhilfe Bestelltabelle Print: 1
• Steuerattribut Frontend - Grundmaterial: Kupfer
• Verbindungsart: Feld/Feld
• Verpackungseinheit: 3
• Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: PLS 800
