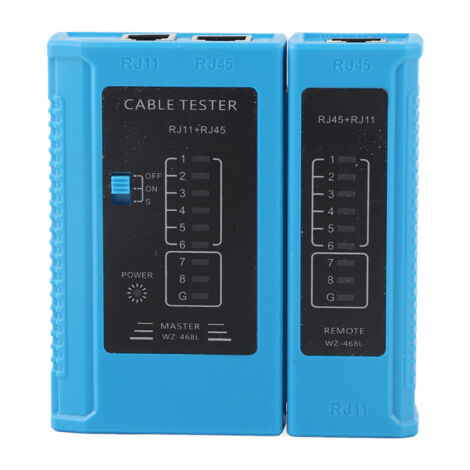

RJ45/RJ11-Netzwerkkabeltester für Ethernet und LAN

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Netzwerkkabeltester zur Überprüfung des Zustands von Netzwerk- und Telefonkabeln. Er erkennt Unterbrechungen, Kurzschlüsse, Kreuzungen und mehr. Der Tester ist kompatibel mit RJ45-Ethernet- und RJ11-Kabeln. Dank des automatischen Scan-Modus liefert er schnelle Testergebnisse. Ein abnehmbares Segment ermöglicht die bequeme Prüfung von Kabelstrecken an verschiedenen Orten. Mit diesem Netzwerkkabeltester identifizieren Sie mühelos fehlerhafte Verbindungen, Kurzschlüsse und Unterbrechungen. Sein kompaktes und leichtes Design macht ihn ideal für den Einsatz zu Hause und im Freien. Spezifikationen: - Erkannte Kabeltypen: RJ11, RJ45 - Stromversorgung: 9-V-Batterie (nicht im Lieferumfang enthalten) - Farbe: Blau - Abmessungen: 9,7 x 10,3 x 2,8 cm - Gewicht: ca. 116 g / 4,1 oz Anleitung: 1. Testen Sie die verdrillten Adernpaare 1, 2, 3, 4, 5, 6, 7, 8 und die Erdung und identifizieren Sie die genaue Leitung im Fehlerfall.

2. Der Schalter hat drei Positionen: EIN (normale Testgeschwindigkeit), S (schnelle Testgeschwindigkeit) und AUS (schaltet das Testgerät aus).

3. Stecken Sie den Leitungsstecker in das Haupttestgerät und die Fernbedienung. Die Kontrollleuchten (1 bis 8 und G) blinken.

- Haupttestgerät: 1-2-3-4-5-6-7-8-G

- Fernbedienung: 1-2-3-4-5-6-7-8-G (RJ45), 1-2-3-4-5-6 (RJ12), 1-2-3-4 (RJ11)

4. Wenn die Verbindung nicht ordnungsgemäß ist, wird dies wie folgt angezeigt:

- Wenn ein Netzwerkkabel, z. B. Kabel Nr. 3, unterbrochen ist, leuchten die LEDs Nr. 3 am Hauptgerät und an der Fernbedienung nicht.

- Wenn mehrere Kabel unterbrochen sind, leuchten die entsprechenden LEDs nicht. Sind weniger als zwei Kabel angeschlossen, leuchtet keine LED.

- Wenn beide Enden der Netzwerkkabel verheddert sind, z. B. Kabel 2 und 4, wird dies entsprechend angezeigt.

- Bei einem Kurzschluss zwischen zwei Adern leuchtet das Hauptgerät nicht, während die LEDs der kurzgeschlossenen Adern an der Fernbedienung schwach leuchten. Bei mehr als drei Kurzschlüssen (einschließlich) leuchten alle Kontrollleuchten der betroffenen Adern nicht. Lieferumfang: - 1 x Netzwerkkabeltester (Batterie nicht enthalten)
