Allgemeine Beschreibung

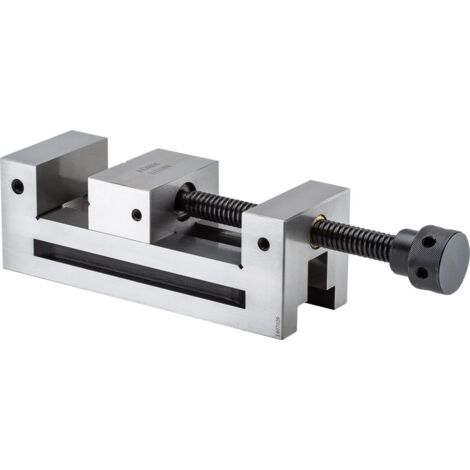

Der Präzisionsspanner PL-G Gr.1 mit Gewindespindel ist ein hochwertiges Werkzeug, das speziell für den Einsatz im Werkzeugbau entwickelt wurde. Er eignet sich hervorragend für Schleif-, Fräs- und Graviermaschinen sowie für Mess- und Kontrollarbeiten, bei denen höchste Spanngenauigkeit erforderlich ist. Der Spanner ist aus legiertem Werkzeugstahl gefertigt, gehärtet und feinst geschliffen, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten.Technische daten
- Backenbreite: 73 mm
- Backenhöhe: 35 mm
- Gesamthöhe: 74 mm
- Gesamtlänge: 210 mm
- Spannweite: 100 mm
- Spannkraft: 4 kN
- Gewicht: 4 kg
Kompatibilität und Zubehör
- Seitliche Spannfläche für Spannpratzen
Installation
Der Spanner wird einfach über die Gewindespindel gespannt und gelöst, was eine schnelle und unkomplizierte Handhabung ermöglicht.
Anwendung
Der Präzisionsspanner PL-G Gr.1 wird hauptsächlich im Werkzeugbau eingesetzt, insbesondere auf:
- Schleifmaschinen
- Fräsmaschinen
- Graviermaschinen
- Lehrenbohrwerken
Er ist ideal für Fertigungsvorgänge, die höchste Spanngenauigkeit erfordern.
Weitere Informationen
- Rechtwinkligkeit: 100 mm = 0,005 mm
- Parallelität: 100 mm = 0,002 mm
Der Spanner wird im Holzkasten geliefert.
