Rohröse KCS CU 10mm M8 1 Stk. ERKO

Name: Rohröse KCS CU 10mm M8 1 Stk. ERKO
Brand: ERKO
SKU: mojeledy_5906765592734
Price: 0.89 EUR
Availability: InStock

20 € Rabatt ab 300 €
mit dem Code

Verkauft von EXTRAstore und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

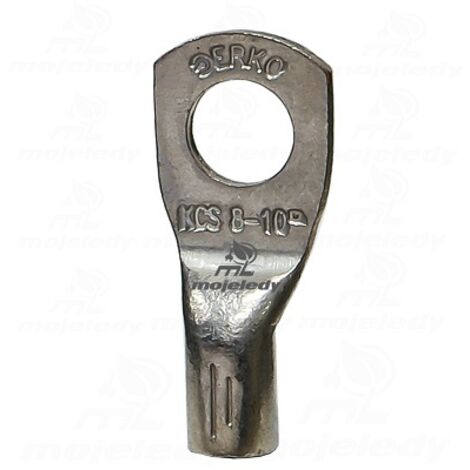

Der Rohr-Ringkabelschuh KCS 10mm von ERKO ist ein hochwertiges Produkt aus elektrolytischem Kupfer, das gemäß der Norm DIN 46235 gefertigt wird. Er ermöglicht eine sichere Verbindung von mehradrigen Kupferkabeln mit Geräten wie Verteiler oder Sammelschienen. Durch die Verwendung von Ringkabelschuhen wird die Sicherheit und Haltbarkeit der elektrischen Verbindungen erhöht, da sie das Risiko von Überhitzung verringern.

Technische daten

Hersteller: ERKO

Produktserie: KCS

Herstellerindex: KCS_8-10

EAN: 5905912828603

Anschlussform: Ring

Anschlusswinkel: Gerade

Material: Kupfer

Modell: ohne Kragen

Kabeltyp: Mehradrig

Metrische Anschlussgewindegröße: 8

Mit Isolierung: NEIN

Mit Sichtöffnung: NEIN

Oberflächenschutz: Verzinnt

Nennquerschnitt: 10 mm²

Mindestzinnschichtdicke: 3 µm

Maßtoleranzen gemäß DIN 46235

Installation

Beim Crimpen von sektorförmigen Leitern sollten diese in eine runde Form gebracht werden.

Die Wirksamkeit des Crimpens hängt von der Verwendung des entsprechenden Werkzeugs und einer an den Querschnitt angepassten Matrize ab.

Anwendung

Der Rohr-Ringkabelschuh wird verwendet, um mehradrige Kupferkabel sicher mit verschiedenen elektrischen Geräten zu verbinden, insbesondere in Anwendungen, wo eine zuverlässige Verbindung erforderlich ist, wie z.B. bei Schalttafeln oder Sammelschienen.

Weitere Informationen

Alle Kupferrohr-Ringkabelschuhe werden einem zusätzlichen Härtungs- und Brennprozess bei 700 °C unterzogen, um Verunreinigungen zu entfernen.

Gehärtete Kabelschuhe sind weniger anfällig für Risse und Mikrorisse beim Crimpen und bieten bessere Betriebsparameter.

Die Maßtoleranz für die Größe „d1“ für Querschnitte von 10–150 mm² beträgt +/- 0,3 mm, für 185–400 mm² +/- 0,4 mm, und für 500–625 mm² +/- 0,5 mm.

Die Toleranz für die Größe „b“ für Querschnitte von 10–70 mm² beträgt +/- 1 mm, und für 95–625 mm² +/- 2 mm.

Für den gesamten Querschnittsbereich beträgt die Maßtoleranz für die Größe „l1“ +2 mm und für die Größe „c“ -3 mm.

Eigenschaften

Marke
ERKO
Material
Kupfer
Farbe
Versilbert
Menge pro Pack
1
Anschlusstyp
Zum Schrauben
