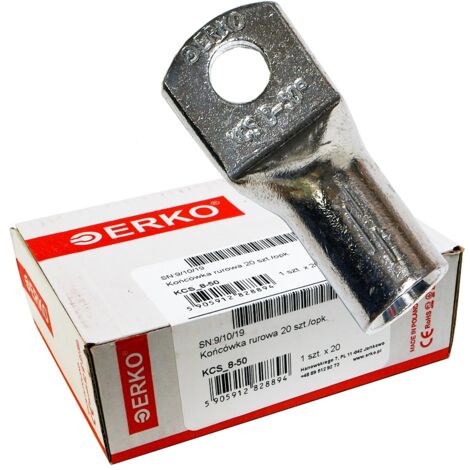

KCS CU Rohröse 50 mm M8 20 Stück erko

Kupferrohr-Ösenanschluss KCS 8-50, 20 Stück

Technische Daten

• Hersteller: erko
• Produktserie: KCS
• Hersteller-Index: KCS_8-50/20
• EAN 5905912828894
• Anschlussform Ring
• Anschlusswinkel Gerade
• Material Kupfer
• Modellohne Kragen
• Drahttyp Mehradrig
• Metrische Anschlussgewindegröße mm² 8
• Mit Isolierung NEIN
• Mit Inspektionsloch NEIN
• Oberflächenschutz Verzinnt
• Nennquerschnitt [mm²] 50

Kupferrohr-Ringkabelschuhe der DIN-Serie (galvanisch verzinnt) nach DIN 46235, zum Crimpen. Sie ermöglichen den Anschluss von Kupferkabeladern und werden überall dort eingesetzt, wo ein Leiter beispielsweise mit einer Verteilerdose, einer Sammelschiene oder einem anderen Gerät mittels Schraubklemme verbunden werden muss. Die Verwendung von DIN-Ringkabelschuhen erhöht die Sicherheit und Langlebigkeit dieser Verbindungsart. Im Gegensatz zu Lötverbindungen reduzieren Ringkabelschuhe das Risiko einer Überhitzung der Leiter und der Isolierung. Beim Verpressen von sektorförmigen Leitern müssen diese in eine runde Form gebracht werden. Alle Kupferrohr-Ringkabelschuhe werden einem zusätzlichen Härte- und Brennprozess bei 700 °C unterzogen. Dieser Prozess entfernt jegliche Verunreinigungen aus dem Material, aus dem der Kabelschuh gefertigt ist. Gehärtete Kabelschuhe sind im Gegensatz zu ungehärteten Kabelschuhen weniger anfällig für Risse und Mikrorisse beim Verpressen und weisen daher bessere Betriebsparameter auf. Für die Norm DIN 46235 beträgt die Maßtoleranz für das Maß „d1“ bei Querschnitten von 10 bis 150 mm² +/- 0,3 mm, bei Querschnitten von 185 bis 400 mm² +/- 0,4 mm und bei Querschnitten von 500 bis 625 mm² +/- 0,5 mm. Die Toleranz für das Maß „b“ beträgt bei Querschnitten von 10 bis 70 mm² +/- 1 mm und bei Querschnitten zwischen 95 und 625 mm² +/- 2 mm. Für den gesamten Querschnittsbereich beträgt die Maßtoleranz für das Maß „l1“ +2 mm und für das Maß „c“ -3 mm. Die Wirksamkeit des Crimpens (Befestigung des Kabelanschlusses am Kabel) hängt von der Verwendung des geeigneten Werkzeugs und einer auf den Querschnitt abgestimmten Matrize ab.

• Material: Elektrolytkupfer (entspricht EN 13600)
• Mindestverzinnungsschichtdicke: 3 μm
• Maßtoleranz nach DIN 46235
