Rosfix Mercury S msms-T-PS1-O Trinokular Zoom 7-45x Simultanfokus WF10X/20 Arbeitsabstand 100 mm Orange Serie

Rosfix Mercury S msms-T-PS1-O | Trinokular | Zoom 7-45x | Simulfokal | WF10X/20 | Arbeitsabstand 100 mm | Orange Serie

✔️ Professionelles trinokulares Stereomikroskop der Orange PRO Serie

✔️ Optische Vergrößerung 7x – 45x mit präzisem Zoom 0,7x – 4,5x

✔️ Hochwertige Greenough-Optik – natürliche Farben und exzellente Schärfe

✔️ Simul-Focal Trinokular – gleichzeitiges Beobachten und Arbeiten mit einer Kamera

✔️ Großer, erweiterbarer Arbeitsbereich von 100 mm – komfortables Löten und Prüfen

✔️ Ergonomischer, um 45° geneigter Kopf, Dioptrieneinstellung und weites WF10X/20 Sehfeld

✔️ Stabiler, kompakter Fuß – ideal für Service und Laborarbeit

✔️ Farbe der Orange Serie – charakteristisches Design der Rosfix-Serie

✅ Orange PRO Series - Rosfix Mercury S msms-T-PS1-O Modell

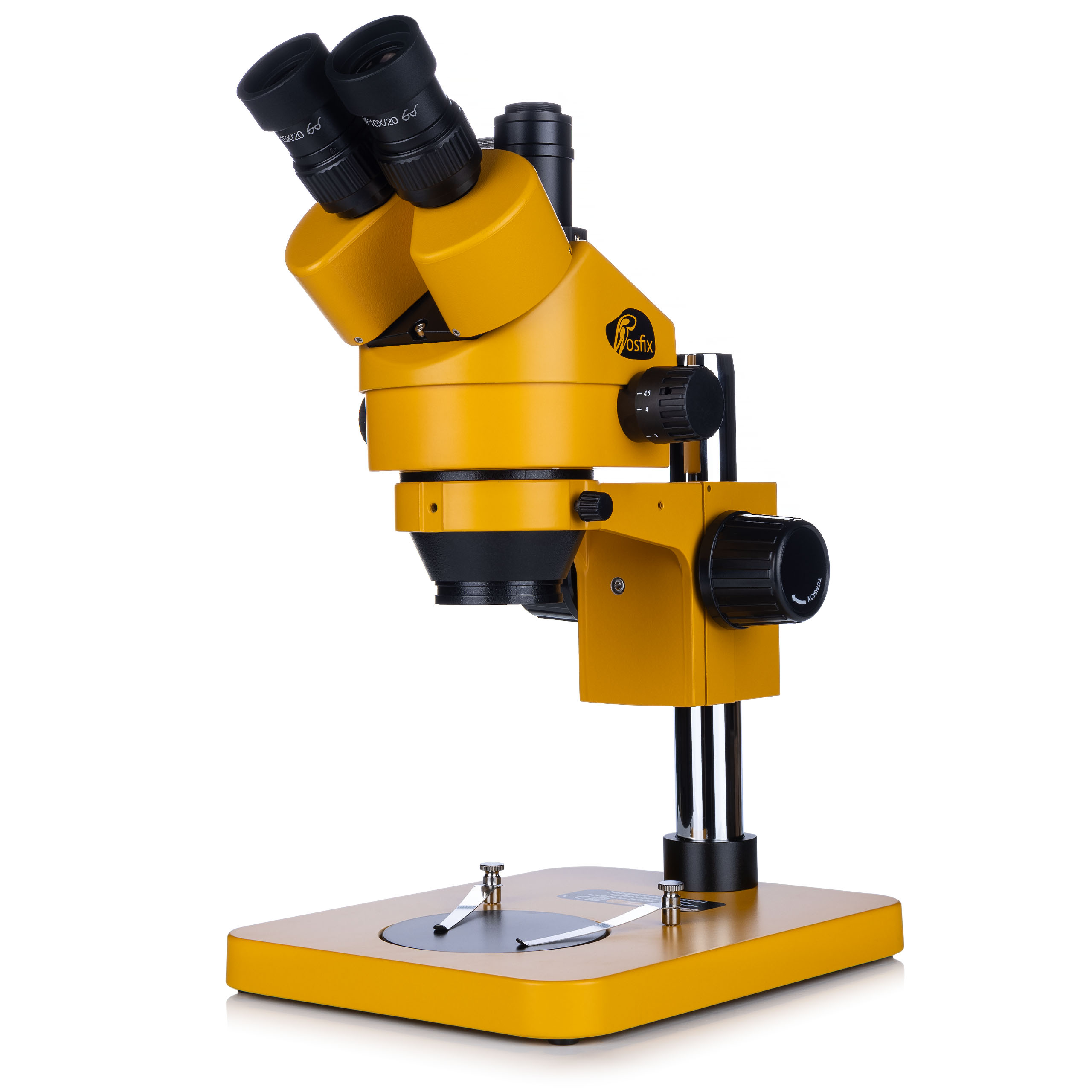

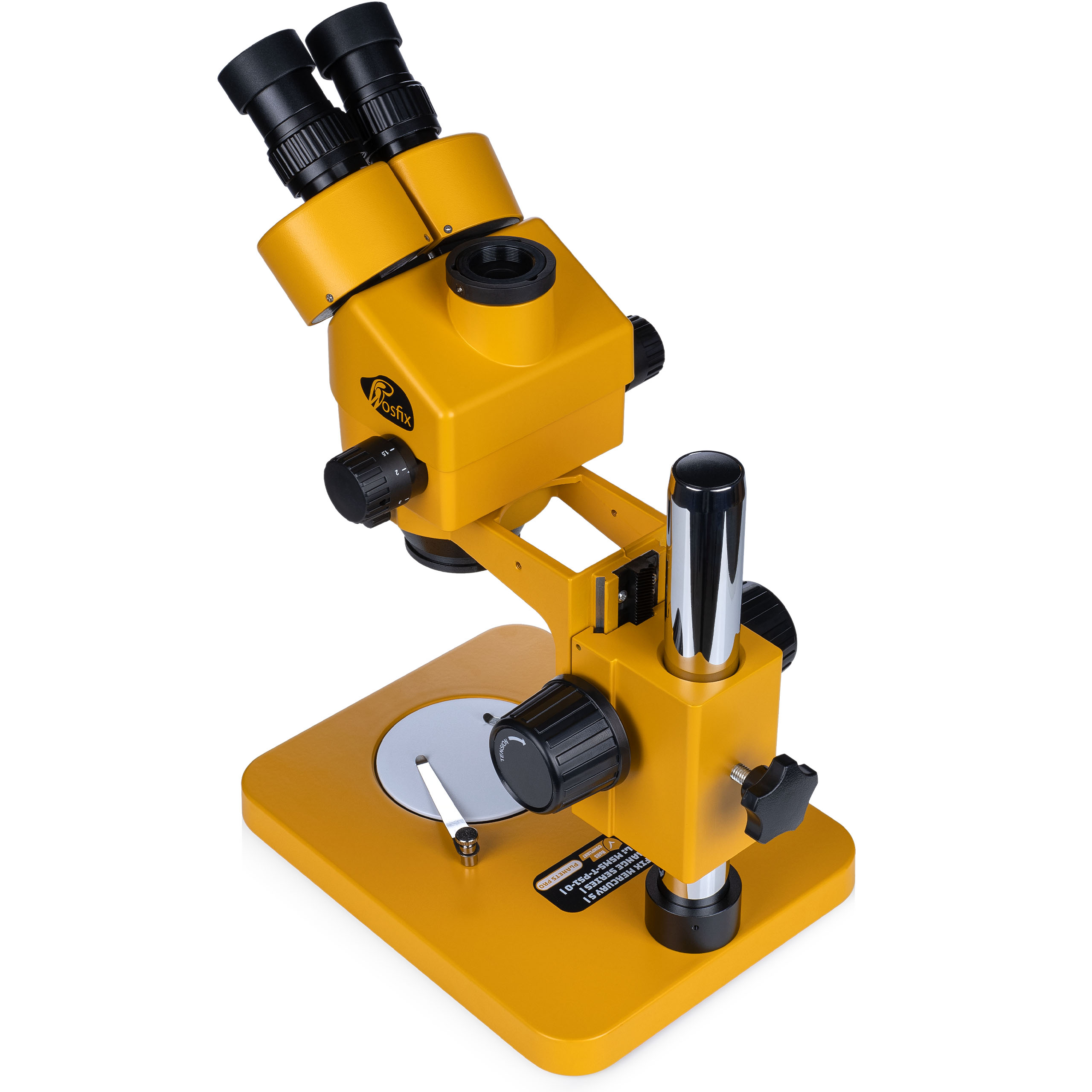

Das trinokulare Stereomikroskop Rosfix Mercury S msms-T-PS1-O ist ein kompaktes und professionelles Modell der Orange Series, das hochwertige Greenough-Optik mit einem soliden, ergonomischen Design kombiniert. Ideal für Elektronikservice, Qualitätskontrolle, Schmuckwerkstätten und Labore, wo Präzision, Komfort und Wiederholbarkeit der Arbeit wichtig sind.

✳️ Hauptmerkmale des Rosfix Mercury S Modells:

✔️ Präzise Greenough-Optik

Optisches System aus hochwertigem Glas mit Beschichtungen. Die Antireflexbeschichtung sorgt für Schärfe, hohen Kontrast und originalgetreue Farbwiedergabe über den gesamten Vergrößerungsbereich. Bereich.

✔️ Optischer Zoom 0,7x – 4,5x (Vergrößerungsbereich 7x – 45x)

Ermöglicht eine stufenlose Vergrößerungseinstellung und Anpassung an das untersuchte Objekt.

✔️ Simulfokales Trinokular

Trinokularer Kopf mit der Möglichkeit zur gleichzeitigen Beobachtung durch die Okulare und Bildaufnahme mit einer 25-mm-C-Mount-Kamera (Kamera separat erhältlich).

✔️ Ergonomisches Design

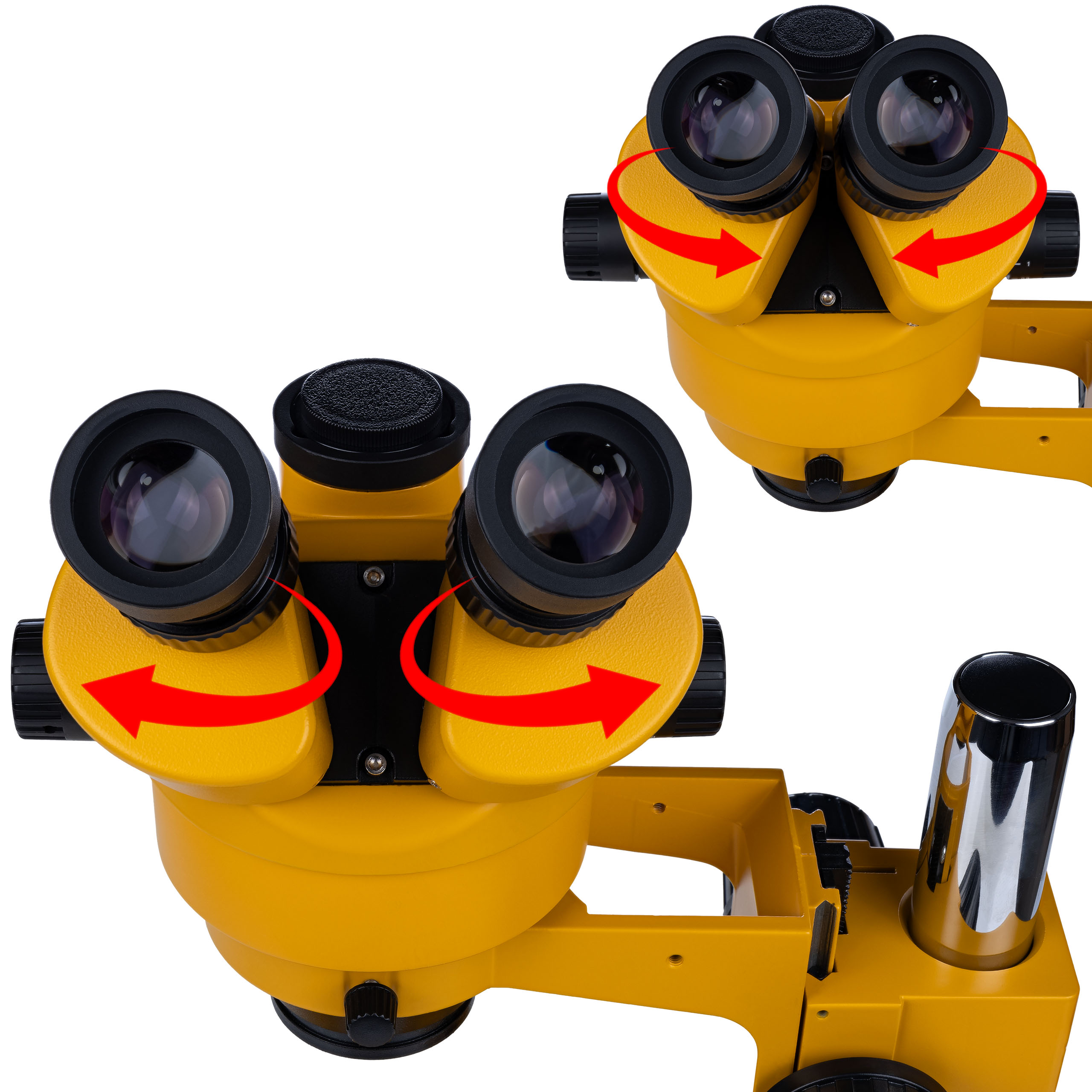

Die 45°-Kopfneigung gewährleistet eine komfortable Arbeitsposition auch bei längerem Arbeiten. Der einstellbare Augenabstand (52–80 mm) und die ±5 Dioptrien an beiden Okularen erhöhen den Arbeitskomfort zusätzlich.

✔️ Großer Arbeitsbereich von 100 mm

Ermöglicht freies Manövrieren von Werkzeugen beim Löten, Prüfen und bei Wartungsarbeiten.

✔️ Weites Sehfeld dank WF10X/20-mm-Okularen

Ermöglicht einfache Orientierung im Arbeitsbereich und komfortables Beobachten.

Greenough-System – dies ist eines der beliebtesten optischen Systeme in Stereomikroskopen (binokular und trinokular).

✅ Wie funktioniert es?

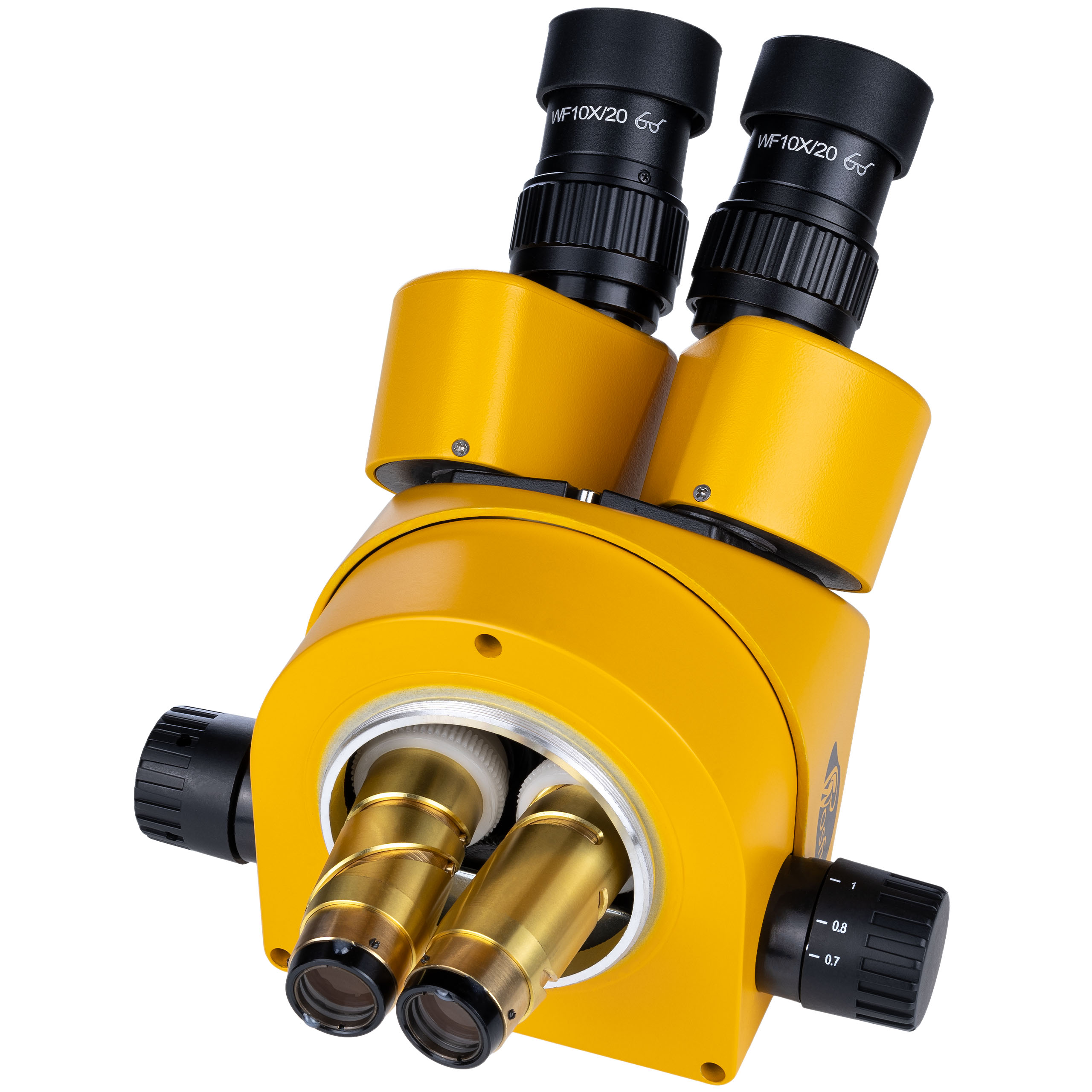

Das Greenough-System verfügt über zwei völlig unabhängige optische Pfade (einen für jedes Auge). Jedes dieser Objektive verfügt über eigene Linsen und Prismen, wodurch wir Folgendes erhalten:

• ein reales räumliches Bild (3D),
• eine große Schärfentiefe,
• eine natürliche Perspektive.

✅ Warum wird es verwendet?

• Es gewährleistet hohen Kontrast und Bildschärfe,
• liefert ein stabiles, natürliches Bild ohne Verzerrungen,
• ist sehr gut geeignet für Arbeiten in der Elektronikmontage, der Schmuckherstellung, der Qualitätskontrolle und im Labor,
• ermöglicht komfortables und langes Arbeiten ohne Augenermüdung.

✳️ Technische Daten:

✔️ Optisches System: Greenough-System

✔️ Betrachtungswinkel: 12°

✔️ Zoommodus: Stufenloser Zoom

✔️ Vergrößerungsbereich: 0,7x ~ 4,5x

✔️ Optischer Zoom: 1:7,1

✔️ Okulare: WF10X20mm

✔️ Maximales Sehfeld Bildfeld: 20 mm

✔️ Optischer Strahlengang: 4 Elemente (ohne Schutzglas)

✔️ Bildfeld: 35 mm

✔️ Arbeitsabstand: 100 mm

✔️ Durchmesser der Befestigungsbohrung: 76 mm

✔️ Augenabstand: 55–75 mm

✔️ Durchmesser des Okulartubus: 30 mm

✔️ Optischer Strahlengang: 4/6 Spektralform

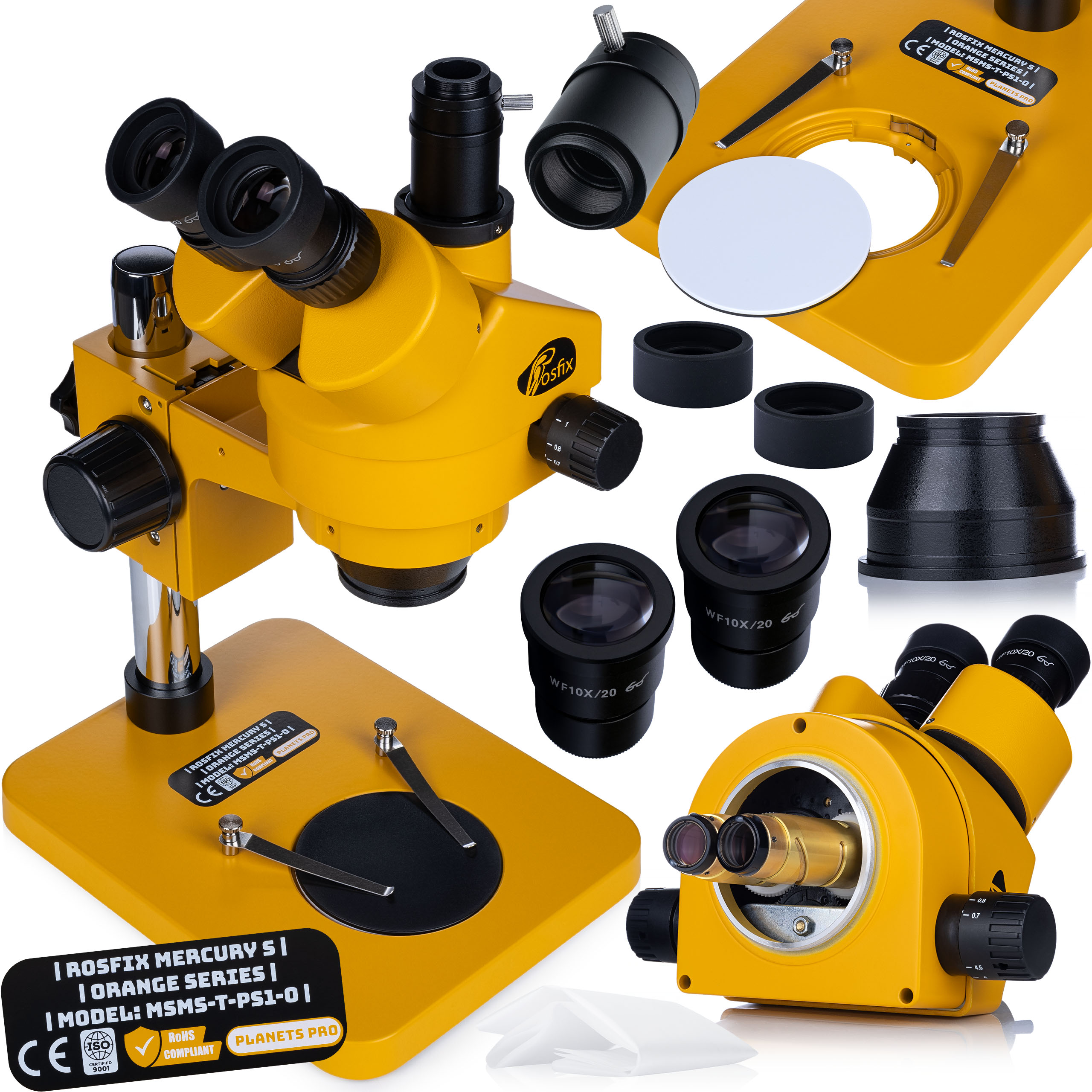

✳️ Das komplette Rosfix Mercury S msms-T-PS1-O Mikroskop-Set beinhaltet:

✔️ Trinokularer Kopf: Ermöglicht die gleichzeitige Beobachtung durch zwei Okulare und die Montage einer Kamera zur Bilddokumentation und -analyse.

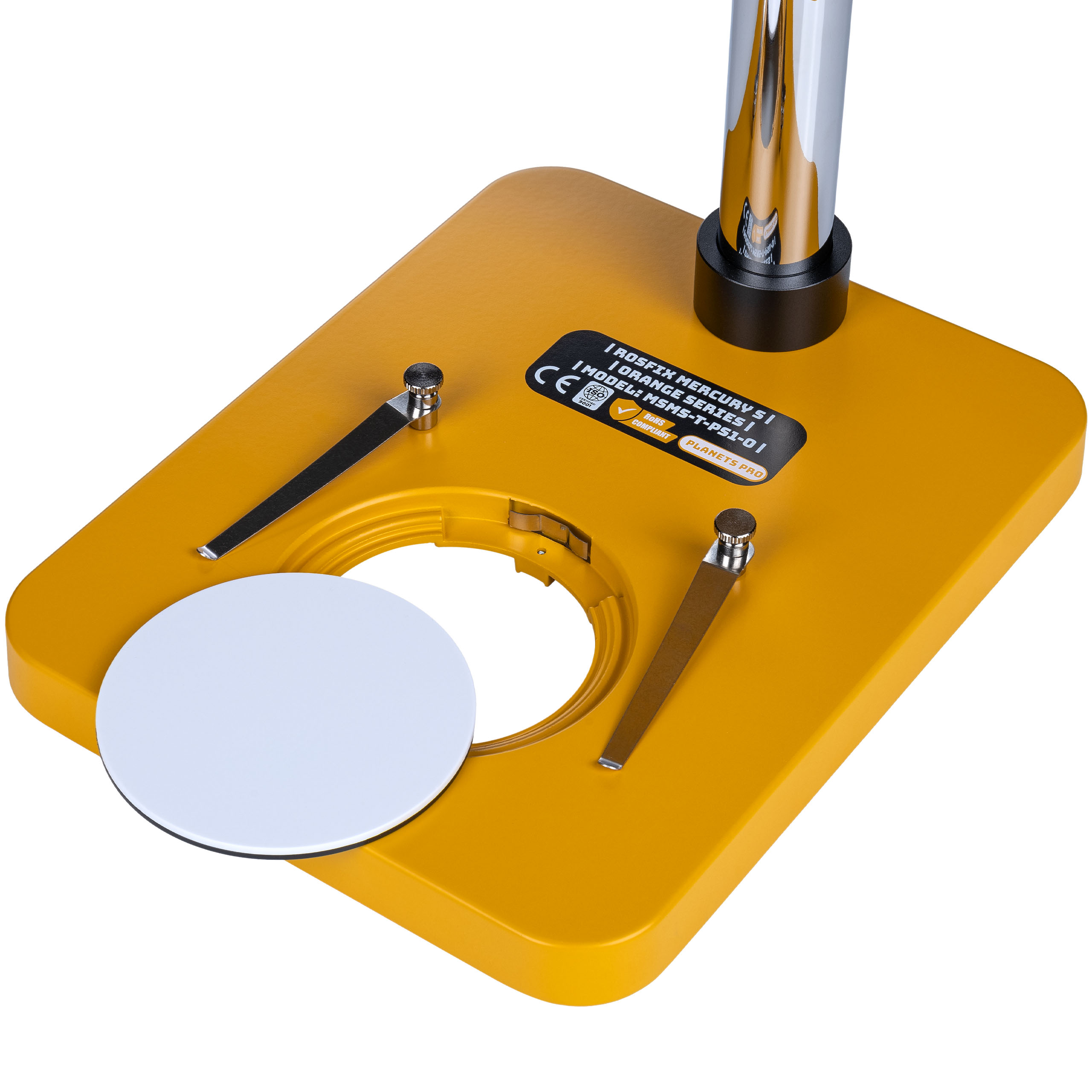

✔️ Stabiler Mikroskopfuß: Gewährleistet Stabilität und reibungslose Bewegung des Mikroskops, wodurch die Ausrichtung auf die untersuchten Proben erleichtert wird.

✔️ Säule, die die gesamte Struktur trägt: Bietet dem Mikroskopkopf festen Halt und gewährleistet dessen Stabilität. Stabilität.

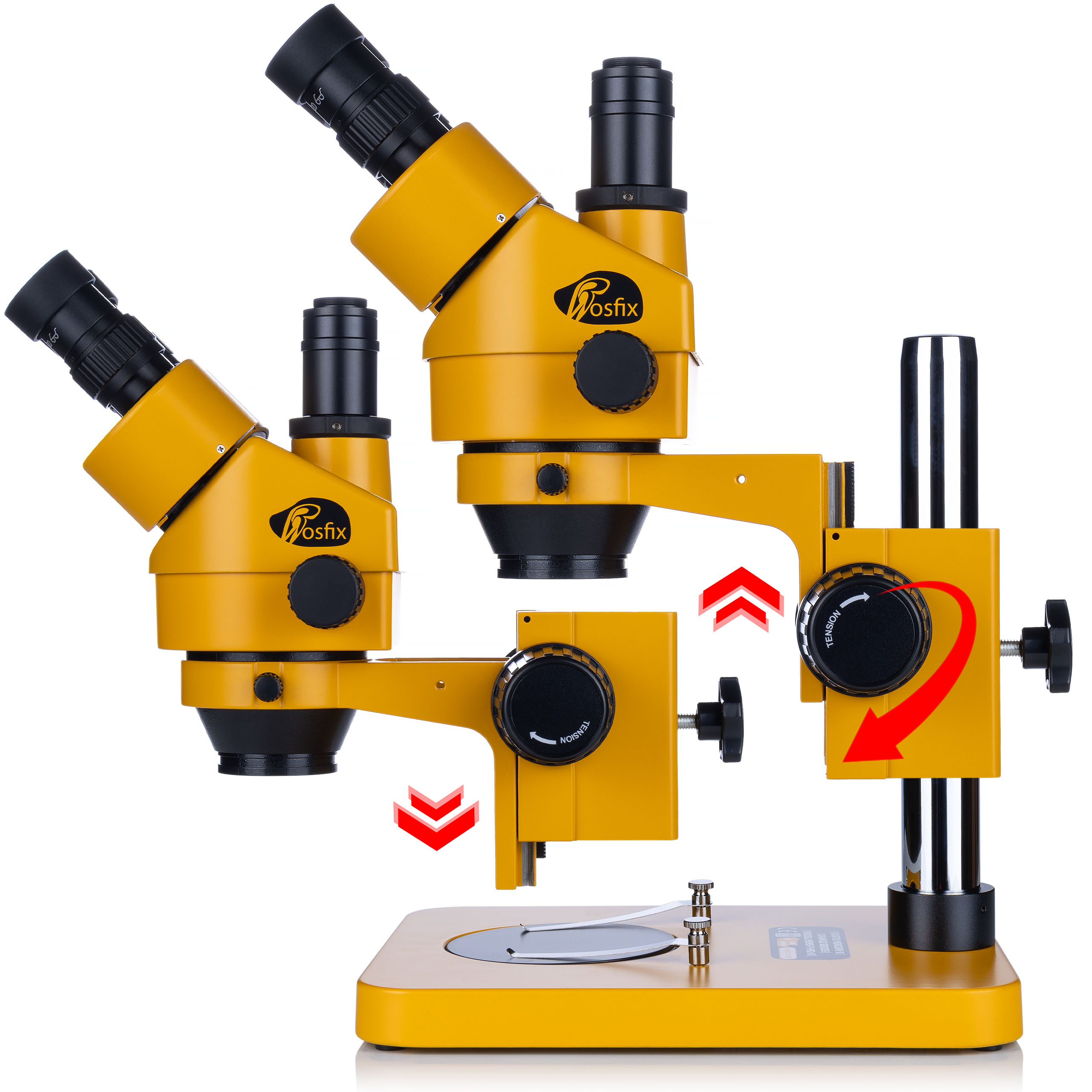

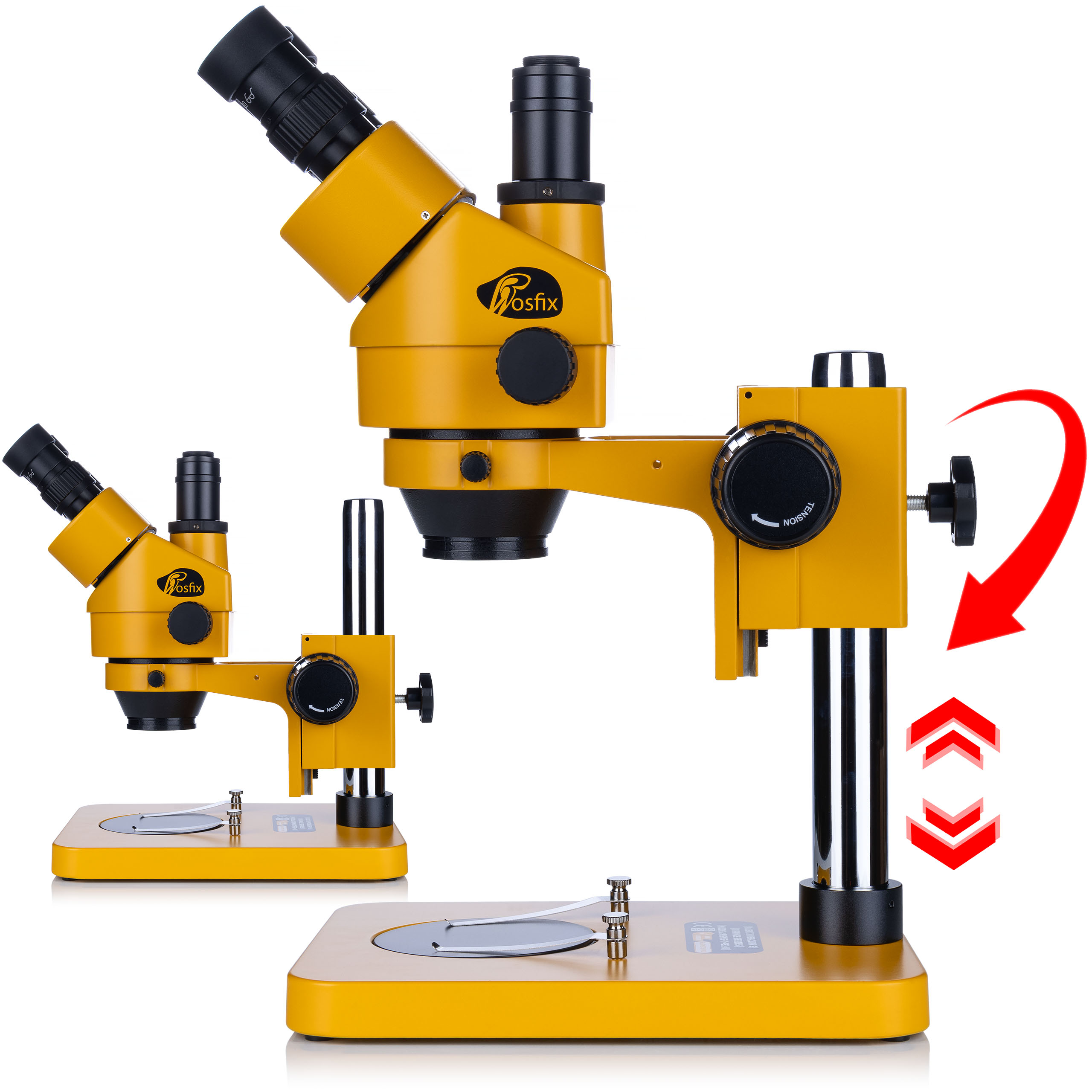

✔️ Fokussierarm (Abstandsverstellung): Ermöglicht die präzise Einstellung von Fokus und Abstand zwischen den Linsen und dem untersuchten Objekt.

✔️ Stativklemme: Sorgt für eine sichere und stabile Befestigung des Arms.

✔️ Mikroskopabdeckung: Schützt das Mikroskop vor Staub und Beschädigungen bei Lagerung und Transport.

✔️ Gummiaugenmuscheln: Gewährleisten eine komfortable Nutzung des Mikroskops und schützen die Augen vor Streulicht.

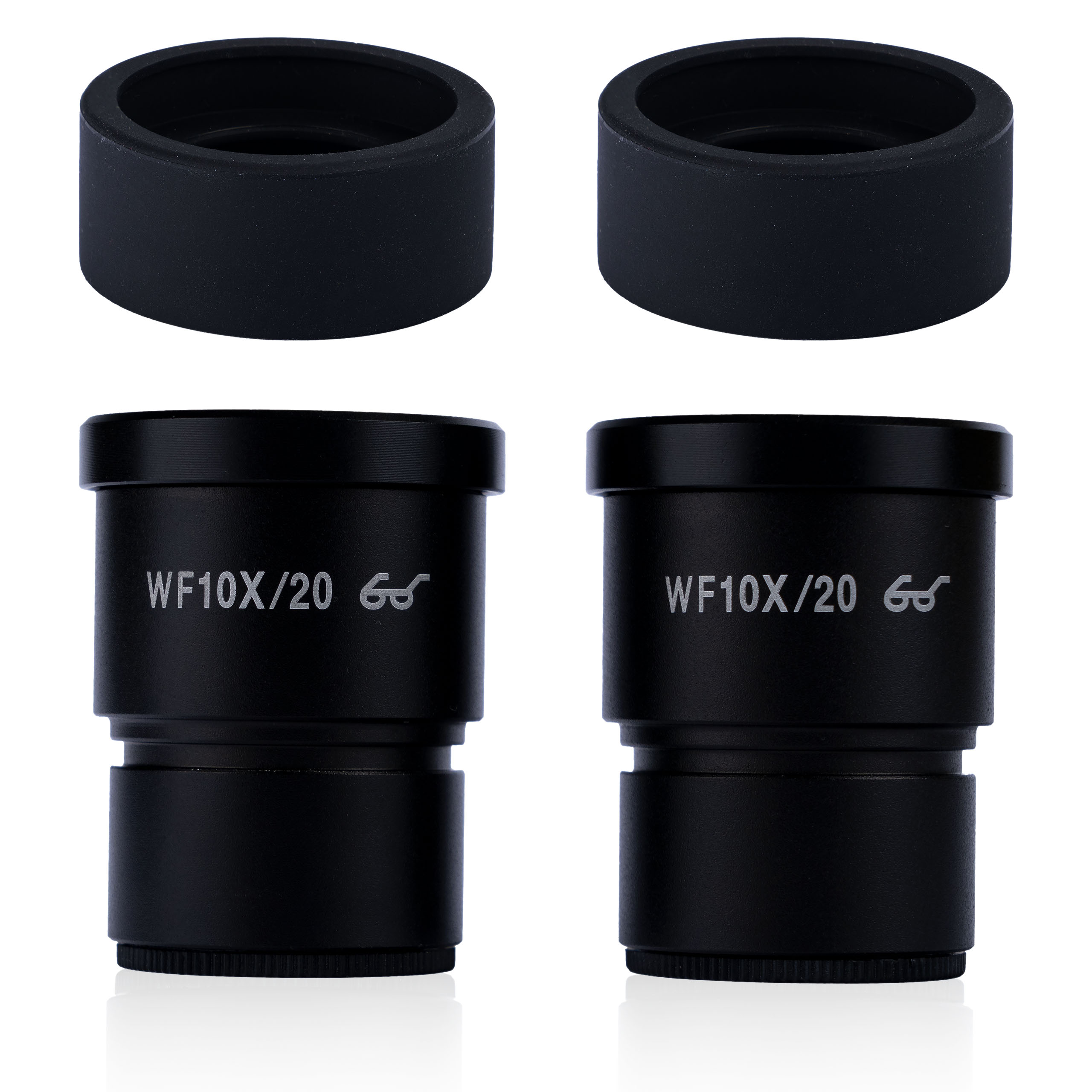

✔️ WF10X/20-mm-Okular (2 Stück): Standardokulare mit 10-facher Vergrößerung für komfortable und präzise Beobachtungen.

Dank des kompletten Sets ist das Rosfix Mercury Pro Mikroskop sofort einsatzbereit für vielfältige professionelle Anwendungen. Es bietet fortschrittliche Funktionen und Möglichkeiten und ist damit ein unverzichtbares Werkzeug für Forscher, Spezialisten verschiedener Fachrichtungen und Studierende, die die Mikrowelt erforschen und entdecken.

Maximale Vergrößerung:

Abhängig von der Konfiguration (Standard, ohne zusätzliches Zubehör):

Standard: 0,7x – 4,5x (Zoom) × 10x (WF10X Okulare) = 7x – 45x

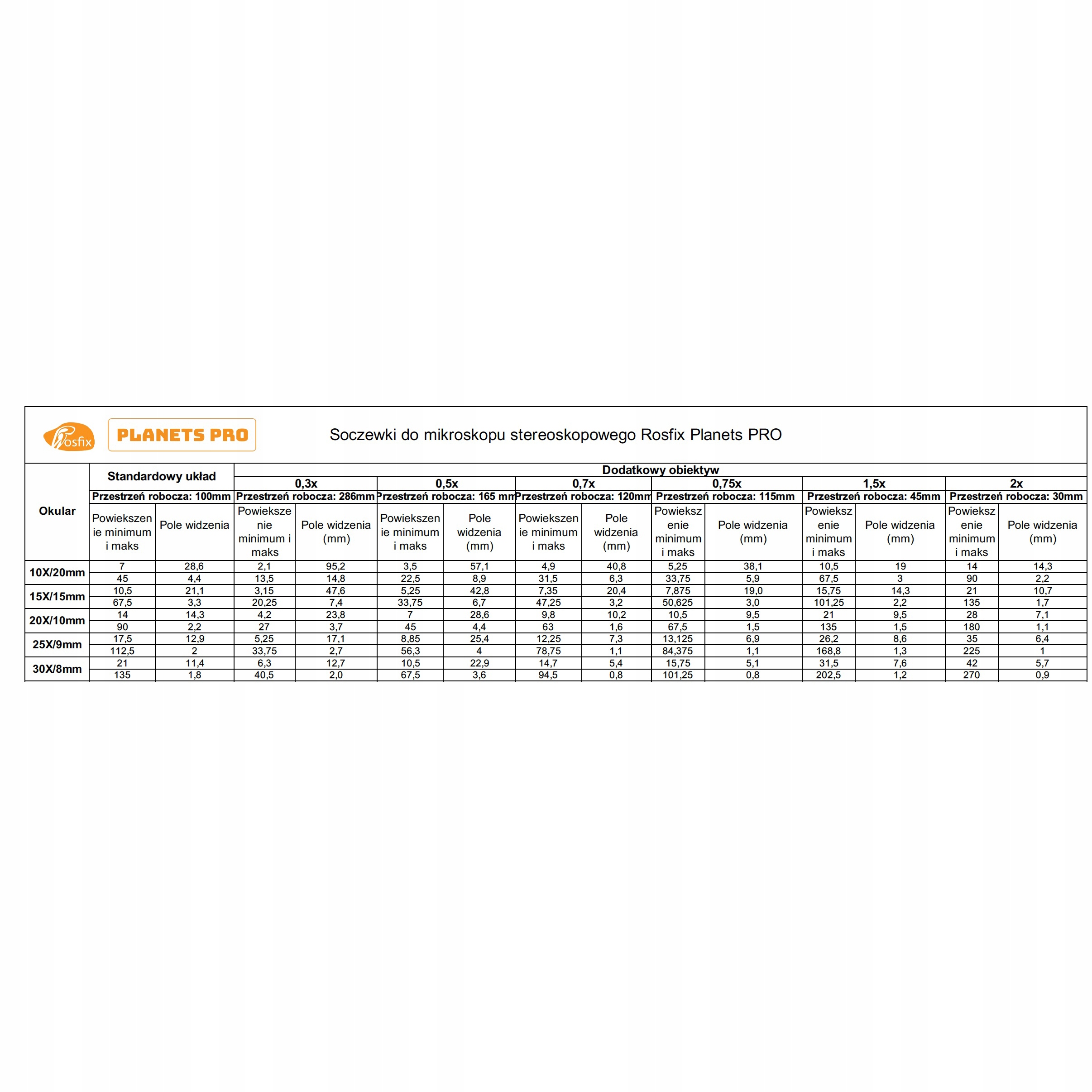

Durch die Verwendung zusätzlicher Linsen und Okulare ist Folgendes möglich:

Minimale Vergrößerung: bis zu ca. 3,5x

Maximale Vergrößerung: bis zu 270x

(z. B. 2x Objektiv × 30x Okulare × Zoom)

✅ Möglichkeit der Erweiterung der Mehr Arbeitsraum – mehr Komfort beim Arbeiten mit Werkzeugen

Der Standardarbeitsabstand von 100 mm ist für viele Aufgaben ausreichend. Bei Arbeiten mit einem Lötkolben, Präzisionswerkzeugen oder größeren elektronischen Bauteilen lohnt es sich jedoch, den Abstand zwischen Linse und Objekt zu vergrößern.

️ Wie geht das?

➡️ Verwenden Sie eine zusätzliche 0,5- oder 0,7-fache Linse – vor der Hauptlinse montiert:

• Die 0,5-fache Linse vergrößert den Arbeitsabstand auf bis zu ~160–200 mm,
• die 0,7-fache Linse ermöglicht ~130–150 mm.

Dadurch gewinnen Sie:

• mehr Platz zum Arbeiten mit einem Lötkolben, Pinzetten oder Werkzeuge,
• geringeres Risiko versehentlicher Beschädigung von Komponenten unter dem Mikroskop,
• höherer Sehkomfort bei längeren Arbeiten.

✅ Die Erweiterung des Arbeitsbereichs erfordert keinen Austausch des Kopfes – schrauben Sie einfach die Linse vor das Objektiv, und schon sind Sie fertig. Dies ist eine sehr beliebte Lösung in der Elektronikbranche, im GSM-Bereich, in Präzisionswerkstätten und für manuelle Arbeiten unter dem Mikroskop.

Zusammenfassend:

➡️ Möchten Sie komfortabel unter einem Mikroskop löten?

Verwenden Sie die 0,5-fache Zusatzlinse und Sie gewinnen mehr Platz, bessere Ergonomie und höheren Arbeitskomfort.

Dies ist eine kleine Modifikation, die die Funktionalität des Mikroskops in professionellen Anwendungen deutlich verbessert.

< < <

✳️ Anwendungsbeispiele:

✔️ Elektroniklöten: Ein hervorragendes Werkzeug zur präzisen Steuerung beim Löten elektronischer Bauteile.

✔️ Industrielle Inspektion: Ermöglicht die detaillierte Analyse industrieller Bauteile zur Qualitätskontrolle und Fehlererkennung.

✔️ Computerbauteilprüfung: Wird zur Untersuchung von Mikroelementen in Computern und elektronischen Bauteilen verwendet. Geräte.

✔️ Inspektion von Telekommunikationsmodulen: Ermöglicht die genaue Bewertung und Diagnose von Telekommunikationskomponenten.

✔️ Lernwerkzeug: Ideal für die wissenschaftliche Forschung in Schulen und Universitäten, um Schülern und Studenten die mikroskopische Welt näherzubringen.

✔️ Laborforschung: Wird in Laboren zur Analyse von Proben und Mikroorganismen eingesetzt.

✔️ Medizinische Analyse: Wird zur Untersuchung von Geweben und Zellen in der Medizin verwendet und unterstützt Diagnose und Therapie.

✔️ Schulforschungsinstrument: Nützlich im Schulunterricht, ermöglicht das Lernen durch Beobachtung der Mikrowelt.

✔️ Untersuchung von Insekten und Pflanzen: Ermöglicht die detaillierte Untersuchung der Struktur und der Merkmale von Insekten und Pflanzen.

✔️ Hautuntersuchung: Wird in der Dermatologie zur Analyse von Haut und pathologischen Veränderungen eingesetzt. Änderungen.

✔️ Textilprüfung: Ermöglicht die Beurteilung der Stoffqualität und die Erkennung von Mängeln.

✔️ Schmuckprüfung: Wird zur Untersuchung der Details und Qualität von Schmuck verwendet.

✔️ Sammlungs-/Münzprüfung: Ein hervorragendes Werkzeug für Sammler zur Überprüfung der Details und Echtheit von Münzen und Sammlerstücken.

✔️ Druckprüfung: Wird in der Druckindustrie zur Beurteilung der Qualität von Druckerzeugnissen verwendet.

✅ Unterschied im Vergrößerungsbereich bei der Arbeit mit einer Kamera:

Bitte beachten Sie, dass sich der Vergrößerungsbereich bei der Beobachtung durch die Kamera von dem bei der Beobachtung durch die Okulare unterscheidet:

• Für Okulare: Der Standardvergrößerungsbereich beträgt 7x - 45x (mit 10x-Okularen).
• Für die Kamera: Der optische Vergrößerungsbereich auf dem Bildschirm in der Standardkonfiguration liegt zwischen 80x - 120x (umgerechnet auf die Bildschirmvergrößerung).

Dieser Unterschied ergibt sich aus der unterschiedlichen Gestaltung des optischen Pfades – die Kamera zeichnet das Bild ohne zusätzliche Okularvergrößerung auf.

✅ Möglichkeit der präzisen Korrektur der Kameravergrößerung:

Um dem Benutzer Mit noch größerer Flexibilität und der Möglichkeit, das Bildschirmbild an die eigenen Bedürfnisse anzupassen, beinhaltet das Rosfix Mercury S Mikroskop-Set:

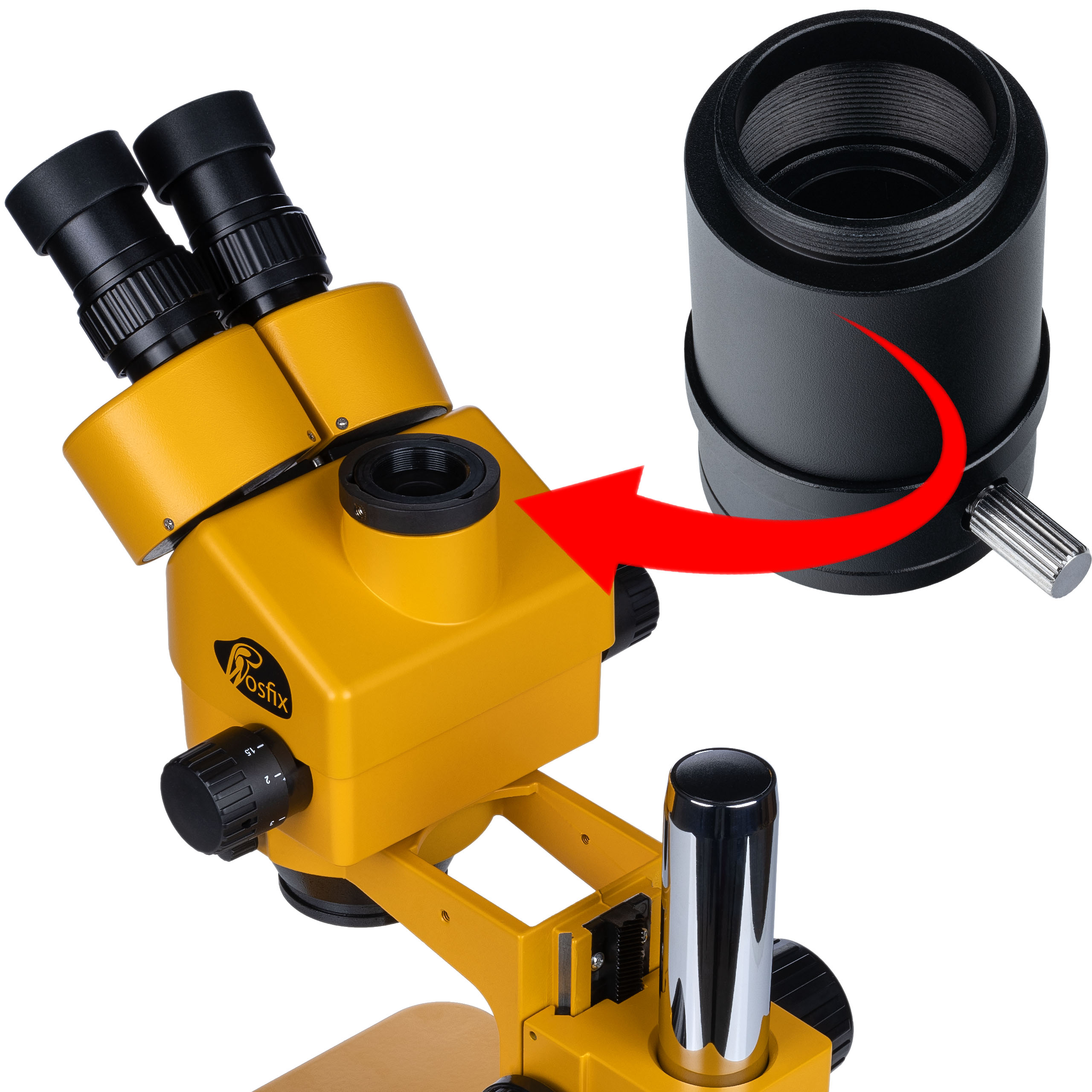

✔️ 0,35-facher Vergrößerungsreduzierer (C-Mount 25 mm)

Dank der Verwendung dieser Reduktionslinse:

• wird das Sichtfeld auf dem Bildschirm deutlich vergrößert,
• wird die digitale Vergrößerung der Kamera reduziert,
• wird das Bild natürlicher und besser lesbar – ähnlich wie durch eine Brille.

Mit dem 0,35-fachen Reduzierstück können Sie auch an großen Leiterplatten komfortabel mit der Kamera arbeiten, wo Sie einen größeren Bereich kontrollieren müssen, ohne an Bildqualität einzubüßen.
