Rosfix Neptune Pro MSNP-T-WDMS3-O Trinokular Auslegerarm Zoom 7-45x Simultanfokussiert Arbeitsabstand 100 mm 45°-Kopf Orange PRO-Serie

Rosfix Neptune Pro MSNP-T-WDMS3-O | Trinokular | Ausleger | Zoom 7-45x | Simultanfokussiert | Arbeitsabstand 100 mm | 45°-Kopf | Orange PRO Serie

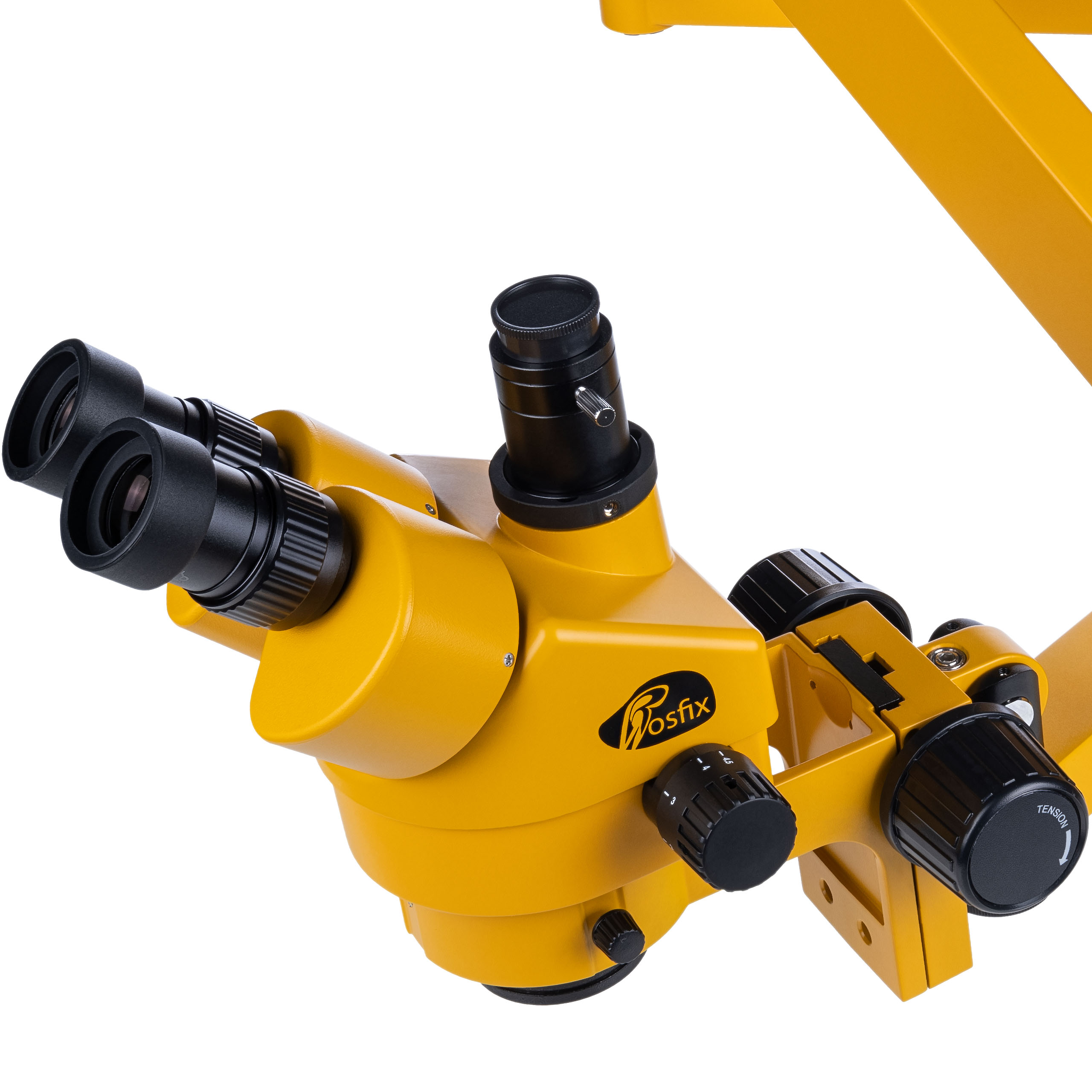

✅ Trinokularer Kopf mit 45° Neigung für komfortables Arbeiten

✅ Greenough-Optik – hohe Bildqualität und natürliche Farben

✅ Stufenloser Zoom 0,7x–4,5x (Standard 7x–45x, erweiterbar auf 270x)

✅ 360° drehbarer Kopf für einfaches Arbeiten aus verschiedenen Winkeln

✅ Großer Arbeitsabstand 100 mm – Bewegungsfreiheit unter dem Mikroskop

✅ WF10x20mm Okulare – weites Sehfeld 20 mm

✅ 4-linsiger optischer Strahlengang ohne Schutzglas – klare Bildqualität

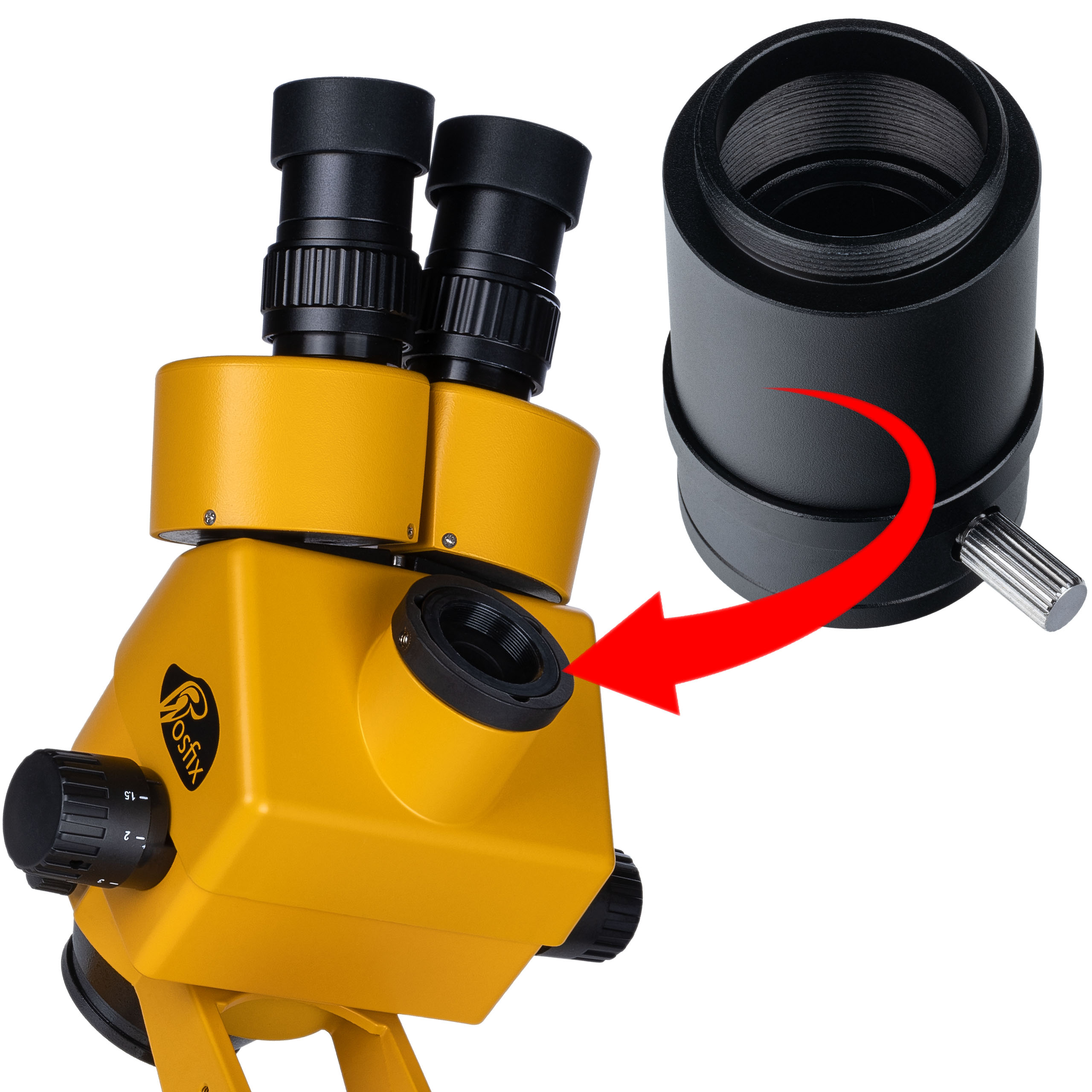

✅ C-Mount-Gewinde 25 mm – Möglichkeit zum Anschluss einer Kamera zur Bildaufnahme

✅ Perfekt Für Präzisionsarbeiten: Elektronik, Schmuck, SMT-Service

✅ Dioptrieneinstellung in beiden Okularen – perfekte Anpassung an Ihre Sehkraft

Oranges Mikroskop wie beschrieben.

✅ Einstellbarer Pupillenabstand für komfortable Nutzung durch verschiedene Anwender.

✅ Für den professionellen Einsatz entwickelt und den Anforderungen moderner Mikroskopie gerecht werdend Mikroskopische Arbeiten.

✅ Möglichkeit zur Erweiterung der Vergrößerung, des Arbeitsfelds und des Arbeitsbereichs, angepasst an wechselnde Bedürfnisse und Aufgaben.

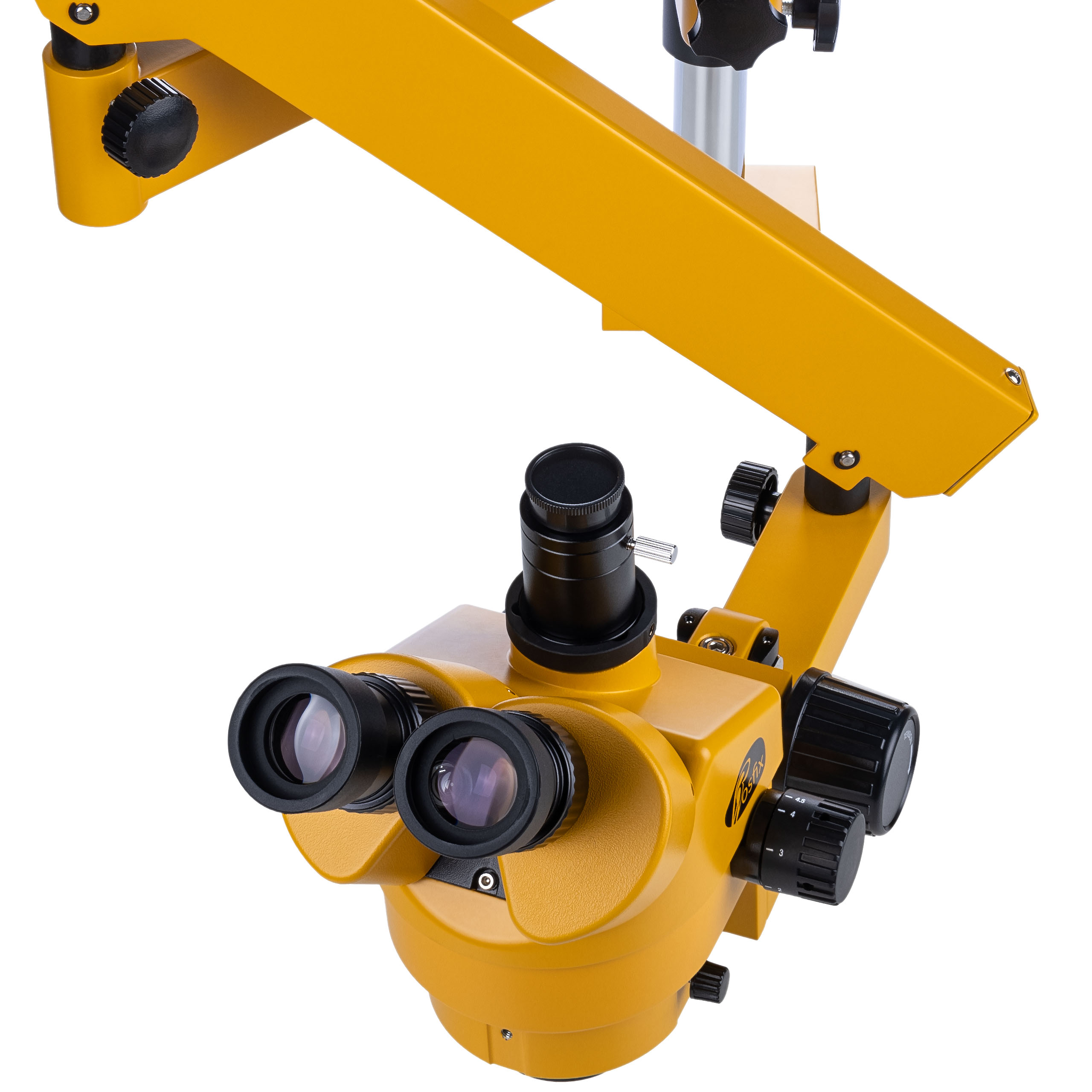

✅ Trinokularer Kopf zur Kameramontage, erleichtert Dokumentation, Videoaufzeichnung und Live-Streaming der Arbeit.

✅ Wettbewerbsfähige Qualität im Vergleich zu deutlich teureren Modellen, was einen Vorteil dieses Mikroskops auf internationalen Märkten darstellt.

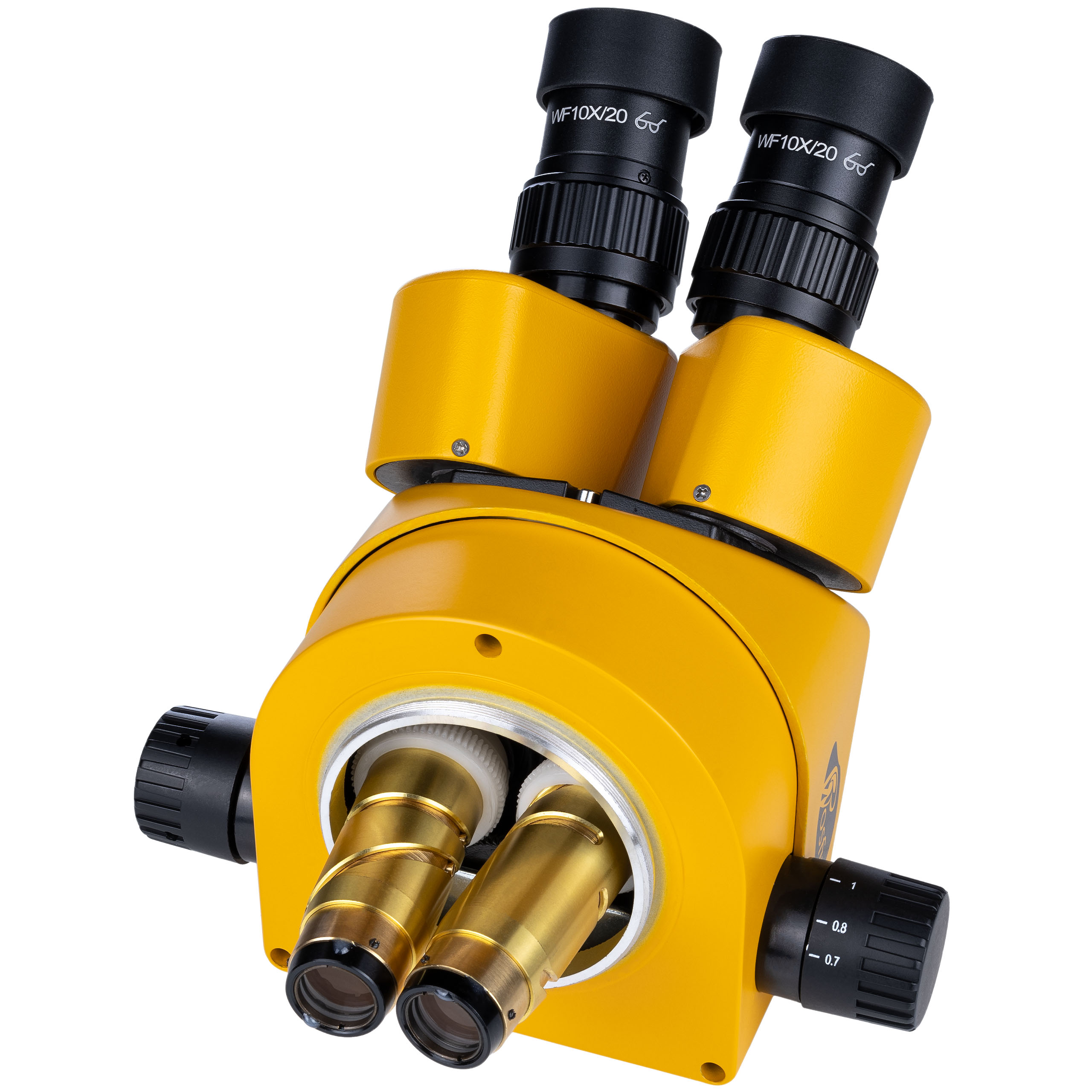

Greenough-System – dies ist eines der beliebtesten optischen Systeme in Stereomikroskopen (binokular und trinokular).

✅ Wie funktioniert es?

Das Greenough-System verfügt über zwei völlig unabhängige optische Pfade (einen für jedes Auge). Jedes dieser Objektive verfügt über eigene Linsen und Prismen, wodurch wir Folgendes erhalten:

• ein reales räumliches Bild (3D),
• eine große Schärfentiefe,
• eine natürliche Perspektive.

✅ Warum wird es verwendet?

• Es gewährleistet hohen Kontrast und Bildschärfe,
• liefert ein stabiles, natürliches Bild ohne Verzerrungen,
• ist sehr gut geeignet für Arbeiten in der Elektronikmontage, der Schmuckherstellung, der Qualitätskontrolle und im Labor,
• ermöglicht komfortables und langes Arbeiten ohne Augenermüdung.

✳️ Technische Daten:

✔️ Optisches System: Greenough-System

✔️ Betrachtungswinkel: 12°

✔️ Zoommodus: Stufenloser Zoom

✔️ Vergrößerungsbereich: 0,7x ~ 4,5x

✔️ Optischer Zoom: 1:7,1

✔️ Okulare: WF10X20mm

✔️ Maximales Sehfeld von Sichtfeld: 20 mm

✔️ Optischer Strahlengang: 4 Elemente (ohne Schutzglas)

✔️ Sehfeld: 35 mm

✔️ Arbeitsabstand: 100 mm

✔️ Durchmesser der Befestigungsbohrung: 76 mm

✔️ Augenabstand: 55–75 mm

✔️ Durchmesser des Okulartubus: 30 mm

✔️ Optischer Strahlengang: 4/6 Spektralform

✅ Optisches System: Greenough

Ein System aus zwei unabhängigen optischen Pfaden, das für hohe Schärfe, Kontrast und ein reales 3D-Raumbild sorgt. Ideal für präzises Arbeiten, bei denen Schärfentiefe und Detailwiedergabe wichtig sind.

✅ Volumenperspektive: 12°

Dies bezieht sich auf den Konvergenzwinkel der optischen Strahlen, der für die räumliche Wirkung des betrachteten Bildes verantwortlich ist.

✅ Vergrößerungsmodus: Stufenloser Zoom

Ermöglicht die freie, stufenlose Anpassung der Vergrößerung im gesamten Bereich ohne Objektivwechsel.

✅ Vergrößerungsbereich: 0,7x ~ 4,5x (optischer Zoom)

Die Vergrößerung kann im Bereich von 0,7x bis 4,5x angepasst werden.

✅ Optischer Zoom: 1:7,1

Das Verhältnis der höchsten zur niedrigsten Vergrößerung (5 ÷ 0,7 = 7,1). Anders ausgedrückt: Der Zoom ermöglicht eine 7,1-fache Vergrößerung des Bildes im Vergleich zur minimalen Vergrößerung.

✅ Okulare: WF10X22 mm

WF (Weitfeld) – Okulare mit 10-facher Vergrößerung und einem weiten Sehfeld von 22 mm. In Kombination mit dem Zoombereich ergibt sich folgende Gesamtvergrößerung:

Maximale Standardvergrößerung = Objektivvergrößerung (max. 4,5x) × Okulare (10x) = 45x

✅ Sehfeld: Ø 22 mm

Die Breite des durch die Okulare sichtbaren Bildes beträgt bei der niedrigsten Vergrößerung 22 mm.

✅ Aufbau des optischen Systems: 4 Elemente (ohne Schutzglas)

Präzisionsoptik aus 4 Linsen, die für exzellente Bildqualität und minimale Verzeichnung sorgt.

✅ Maximales Sehfeld: Ø 35 mm

Bei der niedrigsten Vergrößerung kann ein Sehfeld mit einem Durchmesser von bis zu 35 mm beobachtet werden.

✅ Arbeitsabstand: 100 mm

Der Abstand zwischen Objektiv und Untersuchungsobjekt. Gewährleistet Bewegungsfreiheit und die Handhabung von Werkzeugen während der Beobachtung.

✅ Durchmesser der Befestigungsbohrung für den Griff: Ø76 mm

Standardgröße für die Stativmontage.

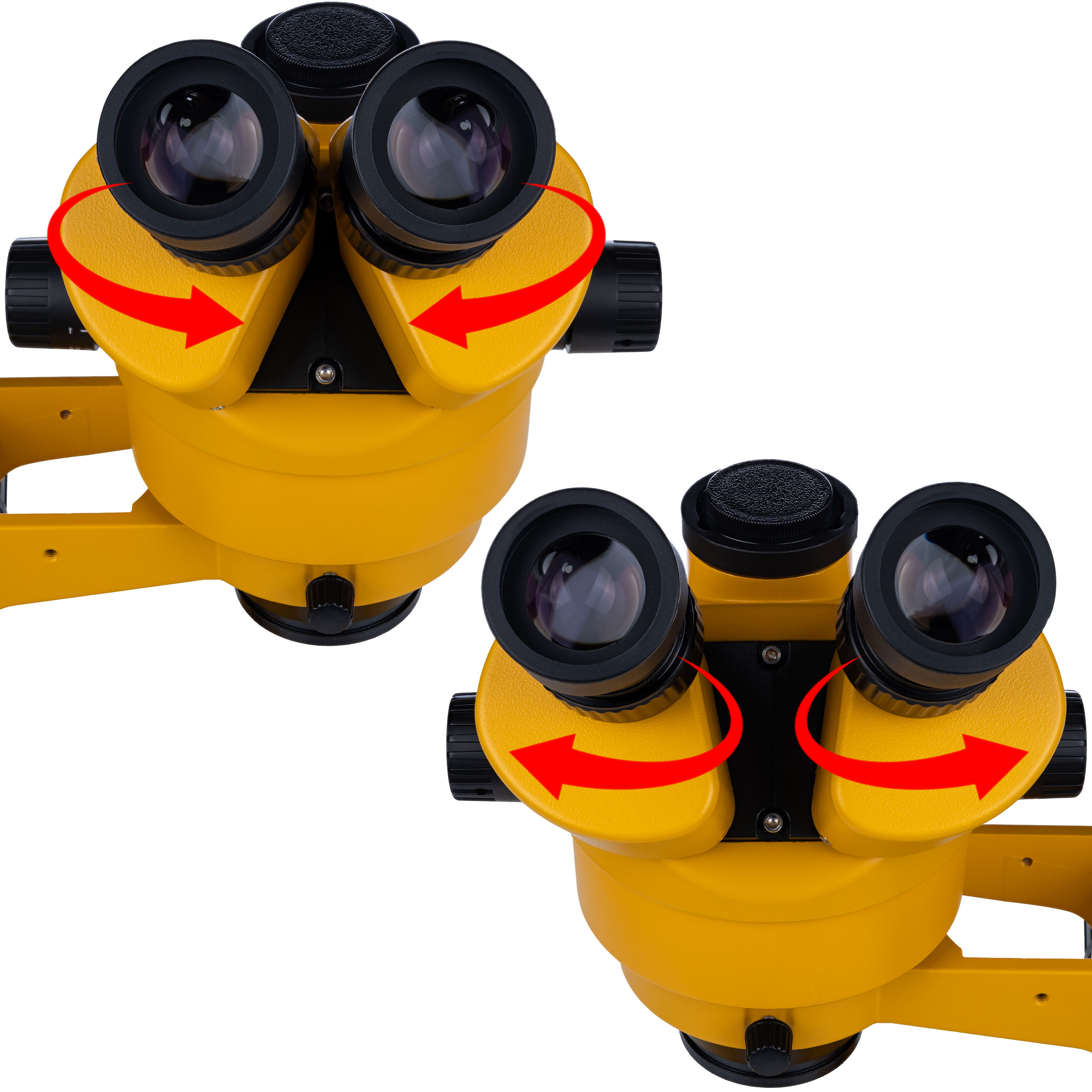

✅ Pupillenabstand: 55–75 mm

Einstellbarer Pupillenabstand zur Anpassung an die individuelle Anatomie des Benutzers.

✅ Durchmesser des Okulartubus: Ø30 mm

Standard-Befestigungsdurchmesser der Okulare.

✅ Optischer Strahlengang: 4/6 Spektralform

Kennzeichnet das Lichtteilersystem zum Anschluss einer zusätzlichen Kamera (Trinokular). 4/6 bedeutet, dass 40 % des Lichts auf die Kamera und 60 % auf die Brille gerichtet sind – dies gewährleistet eine gute Qualität sowohl für das Auge als auch für das von der Kamera aufgenommene Bild.

✅ Optionales Zubehör:

• Zoom-Stoppfunktion
• Verschiedene LED-Beleuchtungsringe

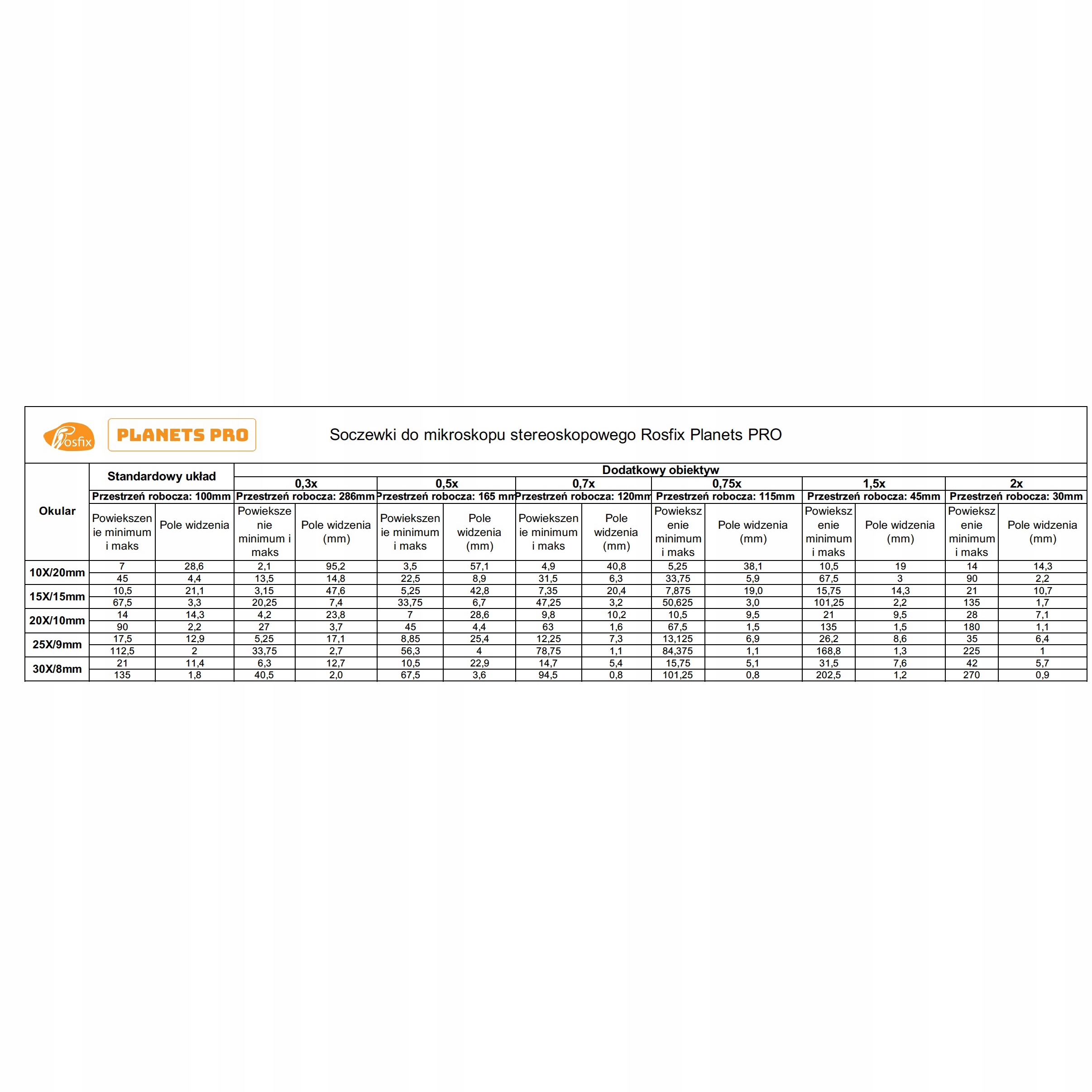

• Zusätzliche Objektive (0,5x, 0,7x, 1,0x, 1,5x, 2,0x) – ermöglichen eine deutliche Vergrößerung
• Zusätzliche Brillen (15x, 20x, 25x, 30x)
• Spezielle Kamerabrillen (0,35x, 0,45x, 1,0x)
• Bewegliche Plattformen (Tische)
• Verschiedene Stative und Halterungen

Maximale Vergrößerung:

Abhängig von der Konfiguration (Standard, ohne zusätzliches Zubehör):

Standard: 0,7x – 4,5x (Zoom) × 10x (WF10X Okulare) = 7x – 45x

Mit zusätzlichen Linsen und Okularen möglich:

Minimale Vergrößerung: bis zu etwa 3,5x

Maximale Vergrößerung: bis zu 270x

(z. B. 2x Objektiv × 30x Okulare × Zoom)

✅ Möglichkeit zur Erweiterung des Arbeitsbereichs - höherer Arbeitskomfort mit Werkzeugen

Der Standardarbeitsabstand von 100 mm ist für viele Aufgaben ausreichend, Beim Arbeiten mit einem Lötkolben, Präzisionswerkzeugen oder größeren elektronischen Bauteilen ist es ratsam, den Abstand zwischen Objektiv und Objekt zu vergrößern. Wie geht das? ➡️ Verwenden Sie eine zusätzliche 0,5- oder 0,7-fache Vergrößerungslinse, die vor dem Hauptobjektiv montiert wird: Die 0,5-fache Vergrößerungslinse erhöht den Arbeitsabstand auf ca. 160–200 mm, die 0,7-fache Vergrößerungslinse ermöglicht ca. 130–150 mm. Dadurch erhalten Sie: mehr Platz für Lötkolben, Pinzette oder andere Werkzeuge, ein geringeres Risiko versehentlicher Beschädigungen von Elementen unter dem Mikroskop und einen höheren Sehkomfort bei längeren Arbeiten. Arbeit.

✅ Um den Arbeitsbereich zu erweitern, muss der Kopf nicht ausgetauscht werden – schrauben Sie einfach die Linse vor das Objektiv, und schon sind Sie fertig. Dies ist eine sehr beliebte Lösung in der Elektronikbranche, im GSM-Bereich, in Präzisionswerkstätten und für manuelle Arbeiten unter dem Mikroskop.

Zusammenfassend:

➡️ Möchten Sie komfortabel unter einem Mikroskop löten?

Verwenden Sie die 0,5-fache Zusatzlinse und Sie gewinnen mehr Platz, bessere Ergonomie und höheren Arbeitskomfort.

Dies ist eine kleine Modifikation, die die Funktionalität des Mikroskops in professionellen Anwendungen deutlich verbessert.

< < <

✅ Orange PRO Serie — Rosfix Neptune Pro MSNP-T-WDMS3-O Modell

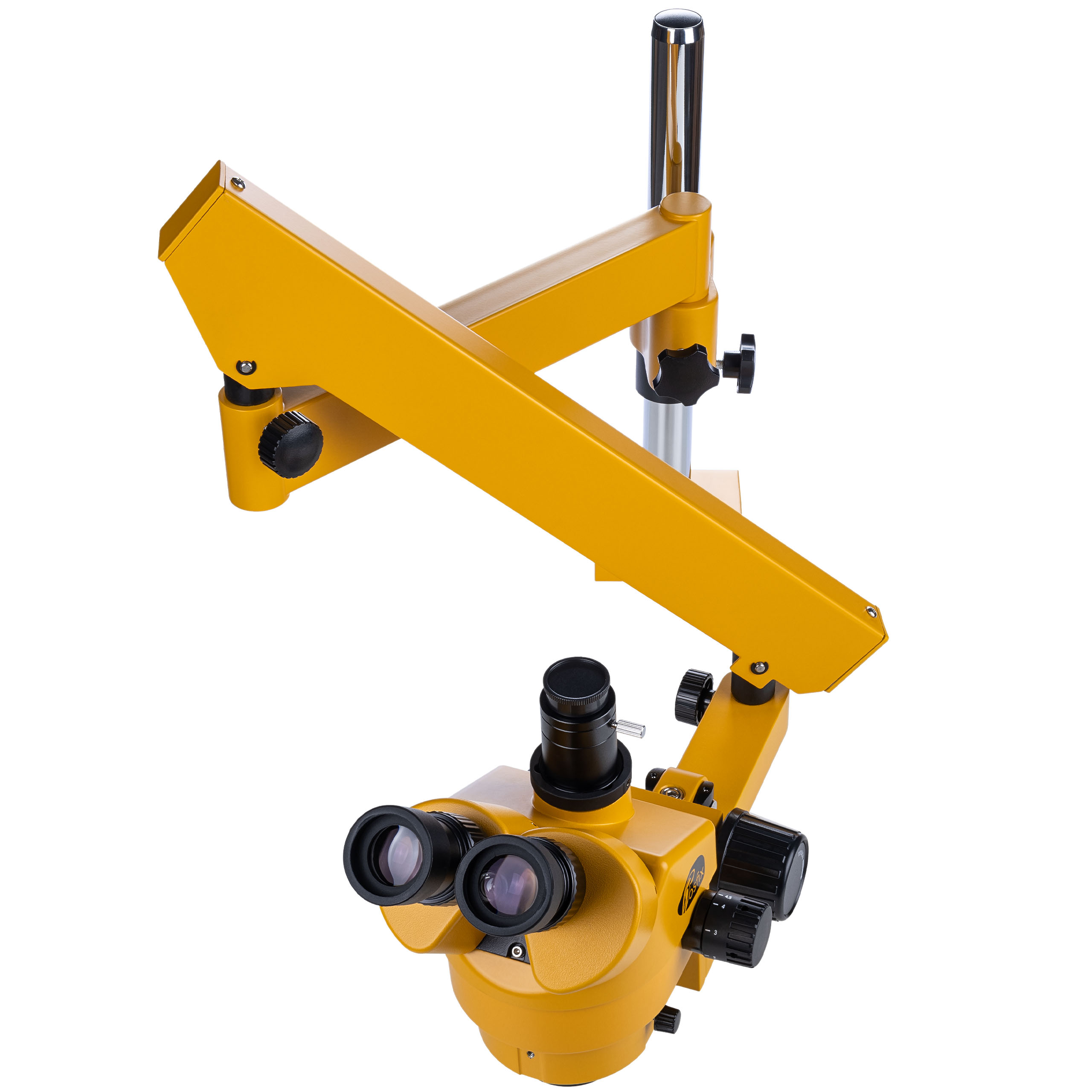

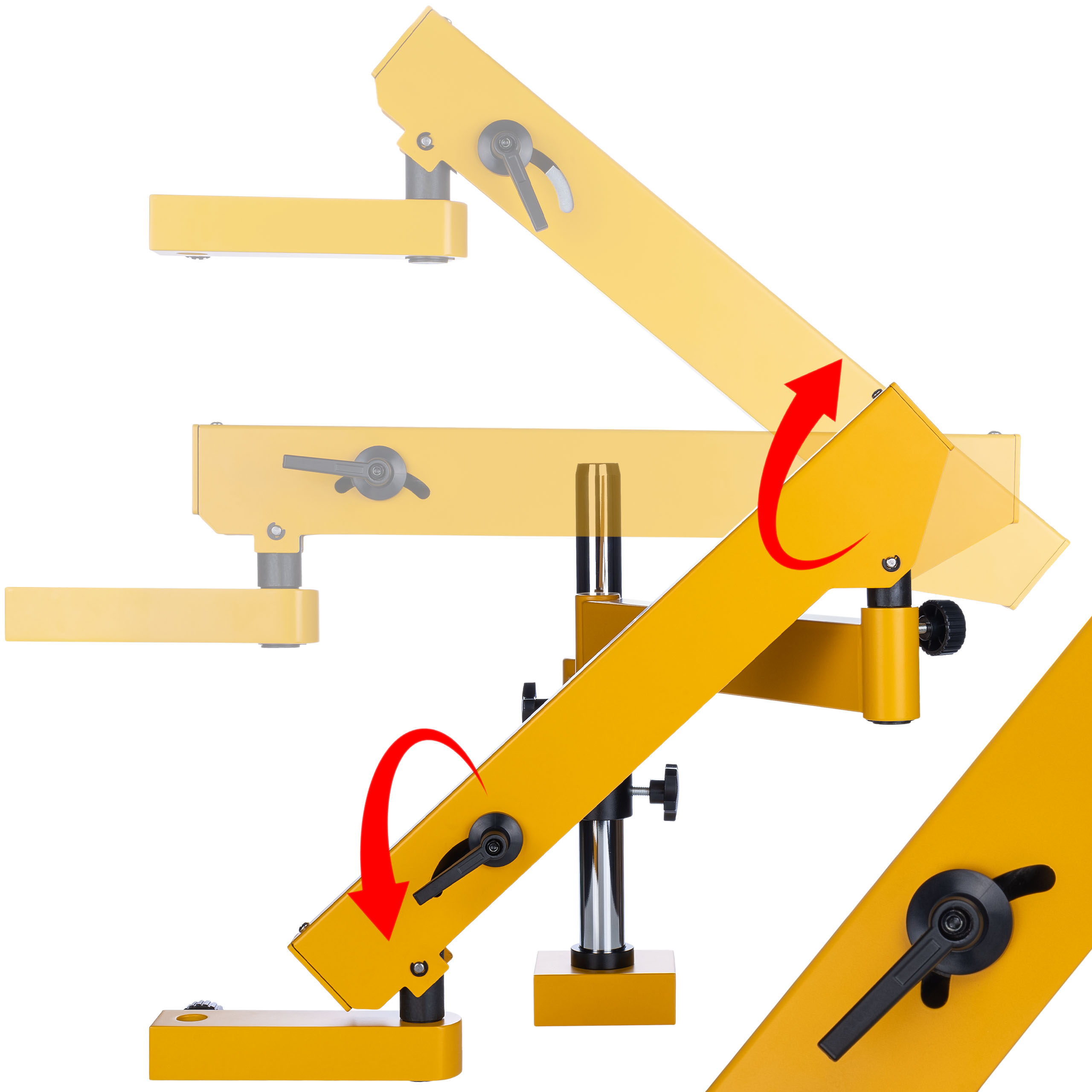

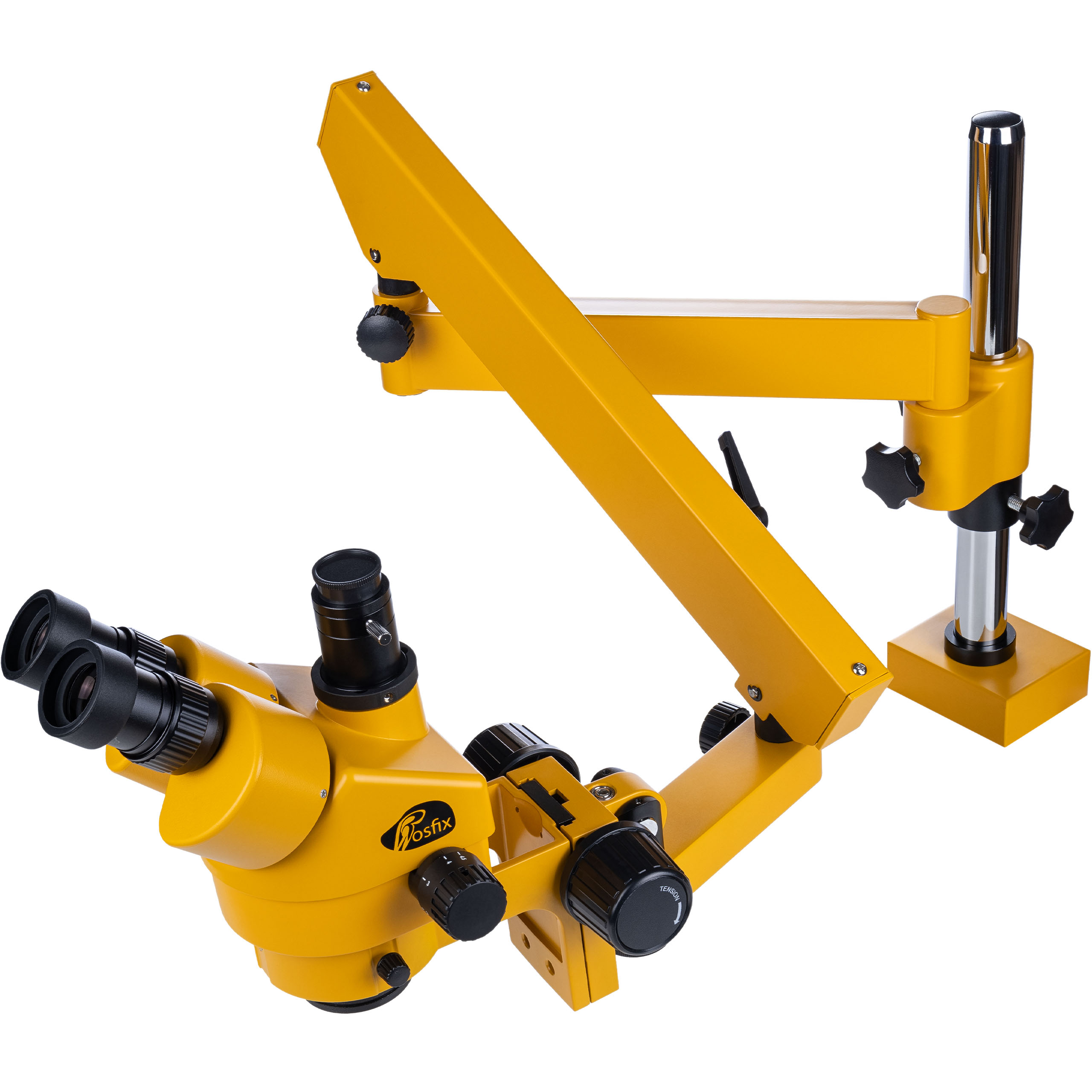

Das trinokulare Stereomikroskop Rosfix Neptune Pro MSNP-T-WDMS3-O ist ein professionelles Modell aus der Orange PRO Serie, das speziell für anspruchsvolle Service-, Labor- und Produktionsarbeiten entwickelt wurde. Es zeichnet sich durch seinen robusten Auslegerarm aus, der enorme Flexibilität bei der Arbeit mit großen und unkonventionellen Objekten bietet, darunter Leiterplatten, elektronische Systeme oder Feinmechanik.

✅ Warum Rosfix Neptune Pro wählen?

Das Mikroskop Neptune Pro ist die Lösung für Profis, die maximale Flexibilität in GSM-Services, Forschungslaboren, Präzisionswerkstätten oder bei der Qualitätskontrolle in der Industrie benötigen.

✳️ Beispiele Anwendungen:

✔️ Elektroniklöten: Ein hervorragendes Werkzeug zur präzisen Inspektion beim Löten elektronischer Bauteile.

✔️ Industrielle Inspektion: Ermöglicht die detaillierte Analyse industrieller Bauteile zur Qualitätskontrolle und Fehlererkennung.

✔️ Computerbauteilprüfung: Wird zur Untersuchung von Mikroelementen in Computern und elektronischen Geräten verwendet.

✔️ Telekommunikationsmodulprüfung: Ermöglicht die genaue Bewertung und Diagnose von Telekommunikationskomponenten.

✔️ Lernwerkzeug: Ideal für die wissenschaftliche Forschung in Schulen und Universitäten, um Schülern und Studenten die mikroskopische Welt näherzubringen.

✔️ Laborforschung: Wird in Laboren zur Analyse von Proben und Mikroorganismen eingesetzt.

✔️ Medizinische Analyse: Wird zur Untersuchung von Geweben und Zellen in der Medizin verwendet und unterstützt die Diagnose. Therapie.

✔️ Schulforschungsinstrument: Nützlich im Schulunterricht, ermöglicht das Lernen durch Beobachtung der Mikrowelt.

✔️ Insekten- und Pflanzenuntersuchung: Ermöglicht die detaillierte Untersuchung der Struktur und Merkmale von Insekten und Pflanzen.

✔️ Hautuntersuchung: Wird in der Dermatologie zur Analyse von Haut und pathologischen Veränderungen eingesetzt.

✔️ Textilinspektion: Ermöglicht die Beurteilung der Stoffqualität und das Erkennen von Fehlern.

✔️ Schmuckinspektion: Wird zur Untersuchung von Details und Qualität von Schmuck verwendet.

✔️ Sammlungs-/Münzinspektion: Ein hervorragendes Werkzeug für Sammler zur Untersuchung von Details und Echtheit von Münzen und Objekten. Sammlerstücke.

✔️ Druckkontrolle: Wird in der Druckindustrie zur Beurteilung der Qualität gedruckter Materialien verwendet.

✅ Unterschied im Vergrößerungsbereich:

Der Vergrößerungsbereich bei der Beobachtung durch eine Kamera unterscheidet sich vom Bereich, der bei der direkten Beobachtung durch die Okulare verfügbar ist.

• Bei einer Kamera beträgt der Standardvergrößerungsbereich ungefähr 80–120x.
• Bei Beobachtungen durch Okulare liegt der Bereich im Standardbereich 7–45x.

Dieser Unterschied ergibt sich aus den unterschiedlichen optischen Wegen: Bei einer Kamera hängt die Vergrößerung ausschließlich vom optischen System des Mikroskops ab, während bei der Beobachtung durch Okulare eine zusätzliche Vergrößerung durch die Okulare selbst erzeugt wird.

✅ Möglichkeit der Vergrößerungskorrektur:

Der Vergrößerungsbereich der Kamera lässt sich mithilfe von als Zubehör erhältlichen Reduktionslinsen einfach anpassen:

• 0,35x-Linse
• 1/3x-Linse

Dies ermöglicht eine präzise Anpassung des auf dem Bildschirm angezeigten Bildes an die individuellen Bedürfnisse des Benutzers.

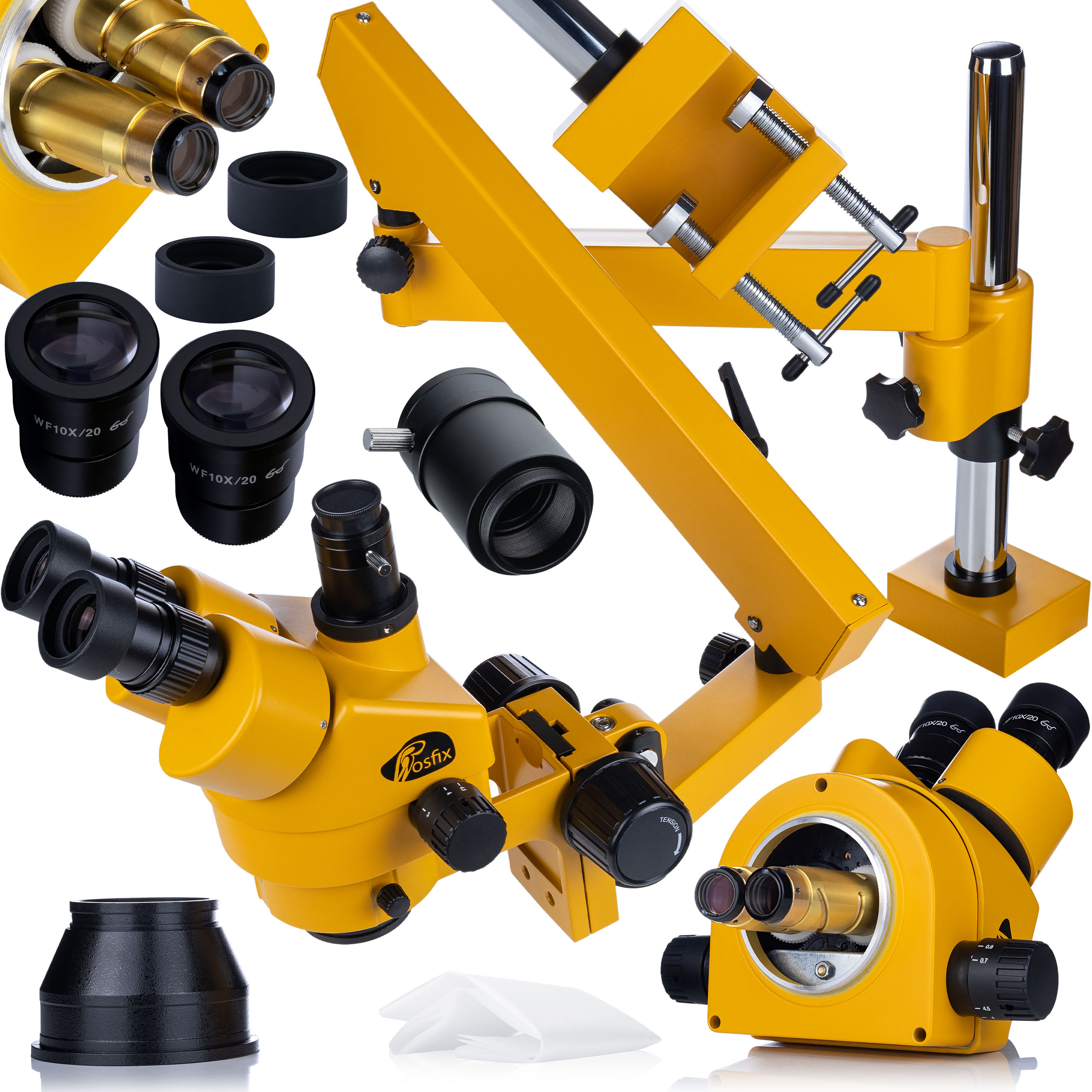

✅ Das komplette Rosfix Neptune Pro Set beinhaltet:

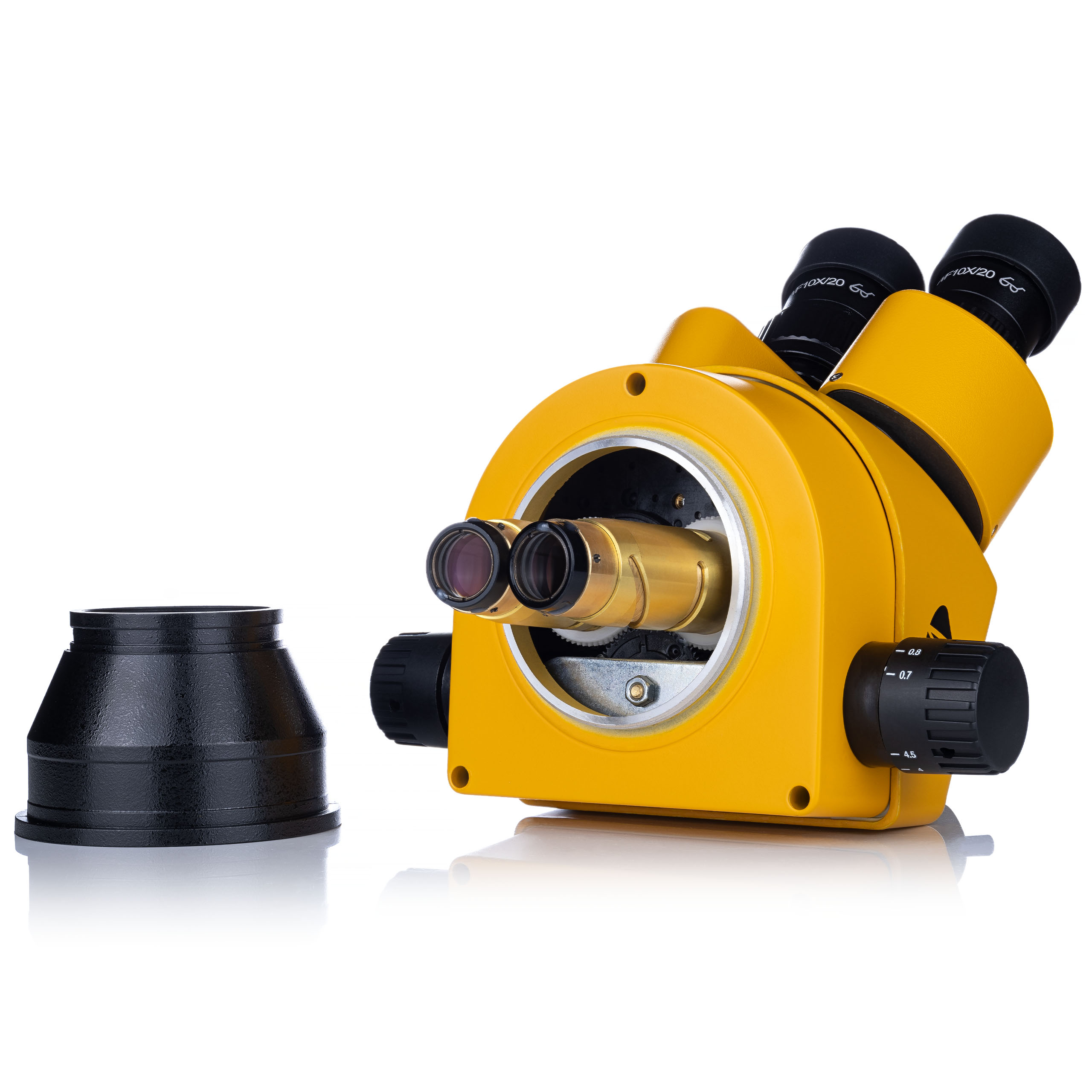

✔️ Trinokularer Stativkopf

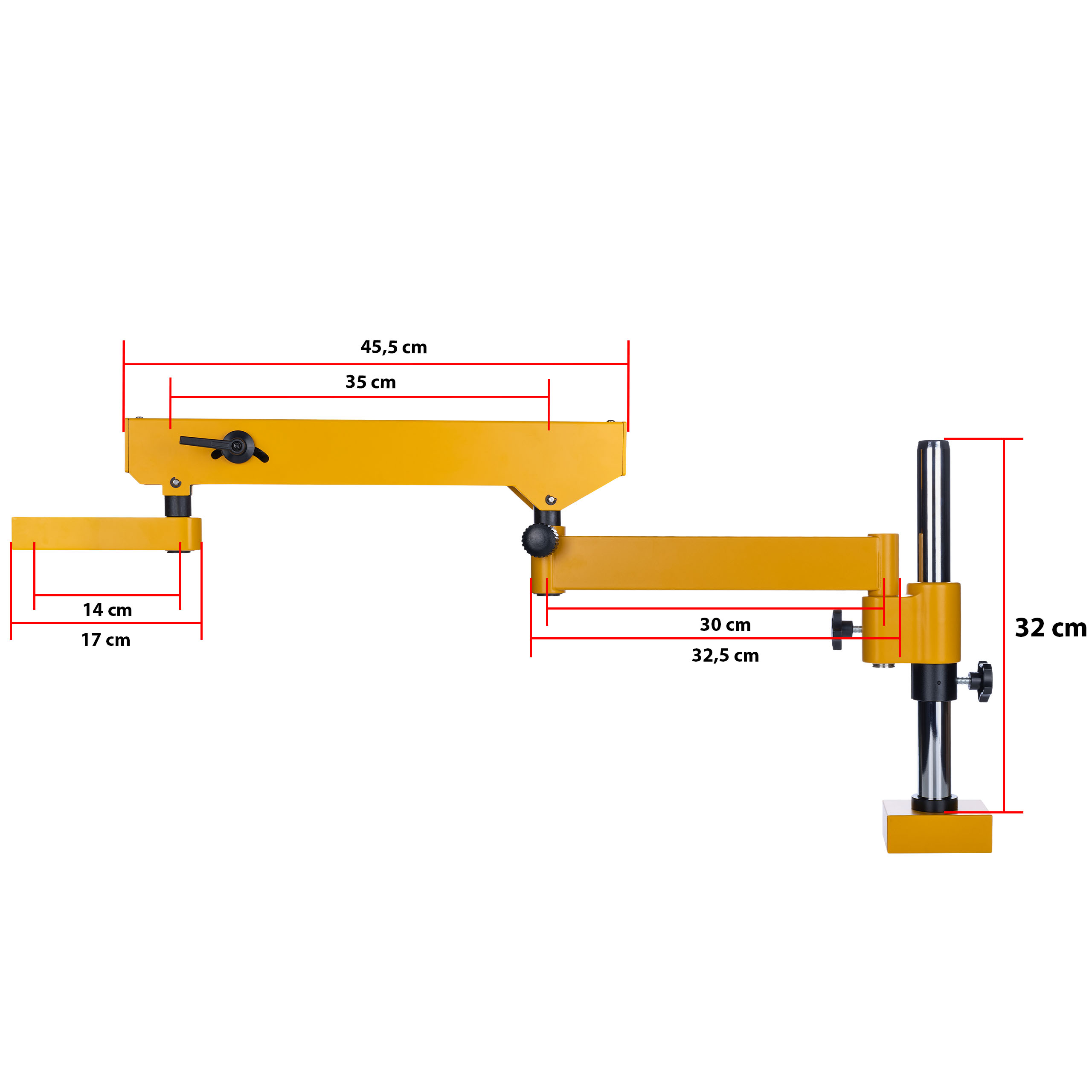

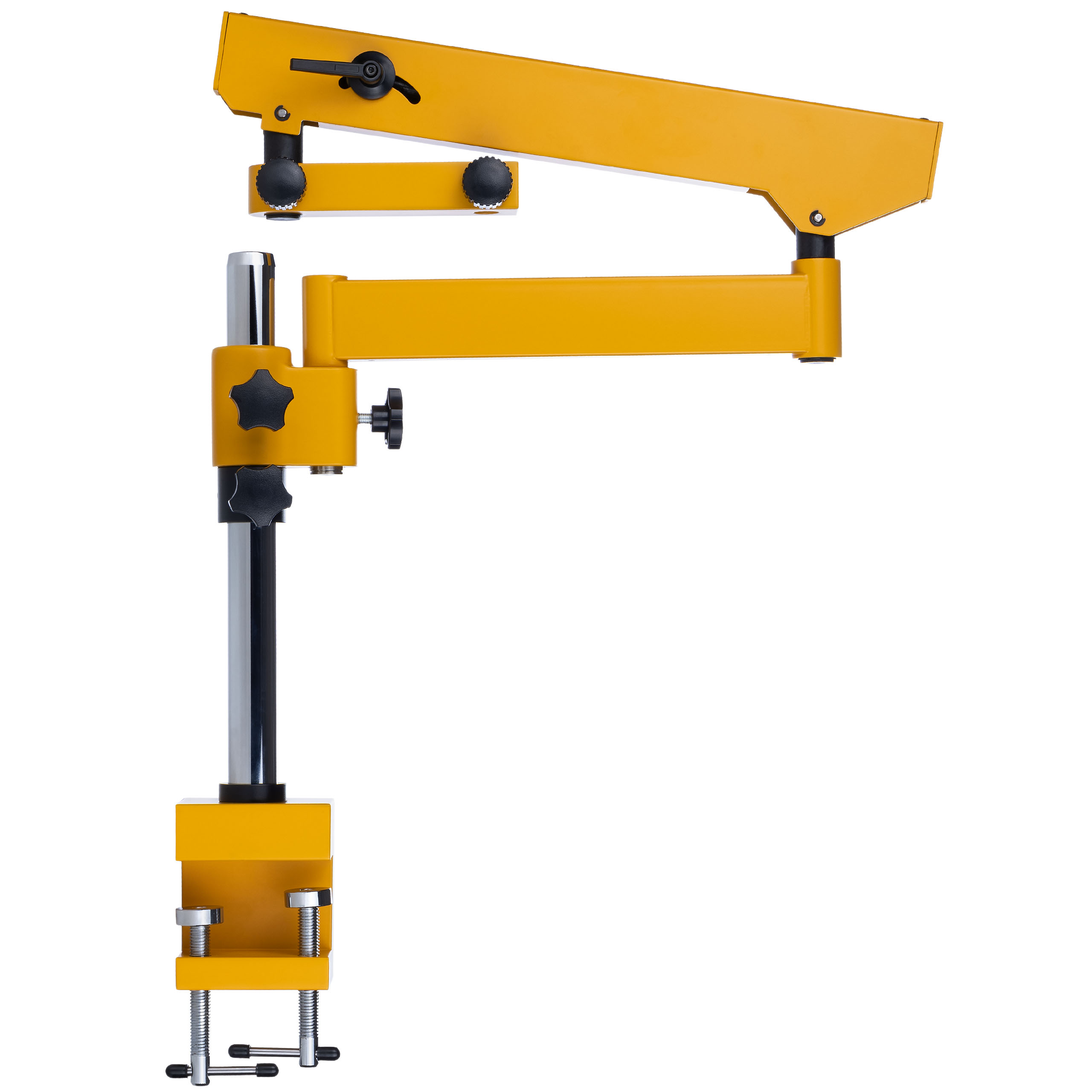

✔️ Stabiler Mehrachsen-Ausleger

✔️ Fokussiermechanismus

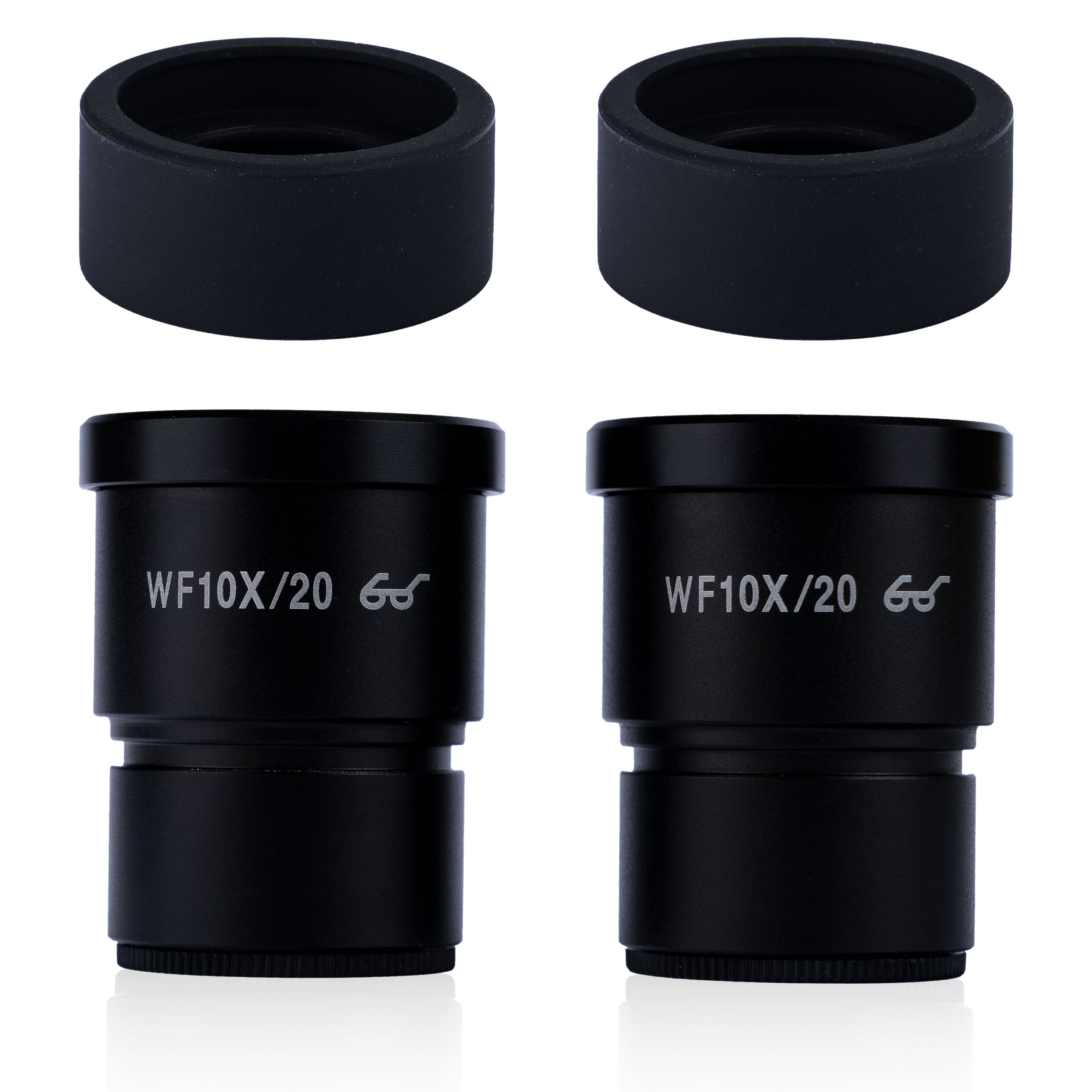

✔️ Weitwinkelokulare WF10X/22 mm (2 Stück)

✔️ Gummi-Augenmuscheln

✔️ Schutzhülle

✔️ Installation und Service Accessoires
