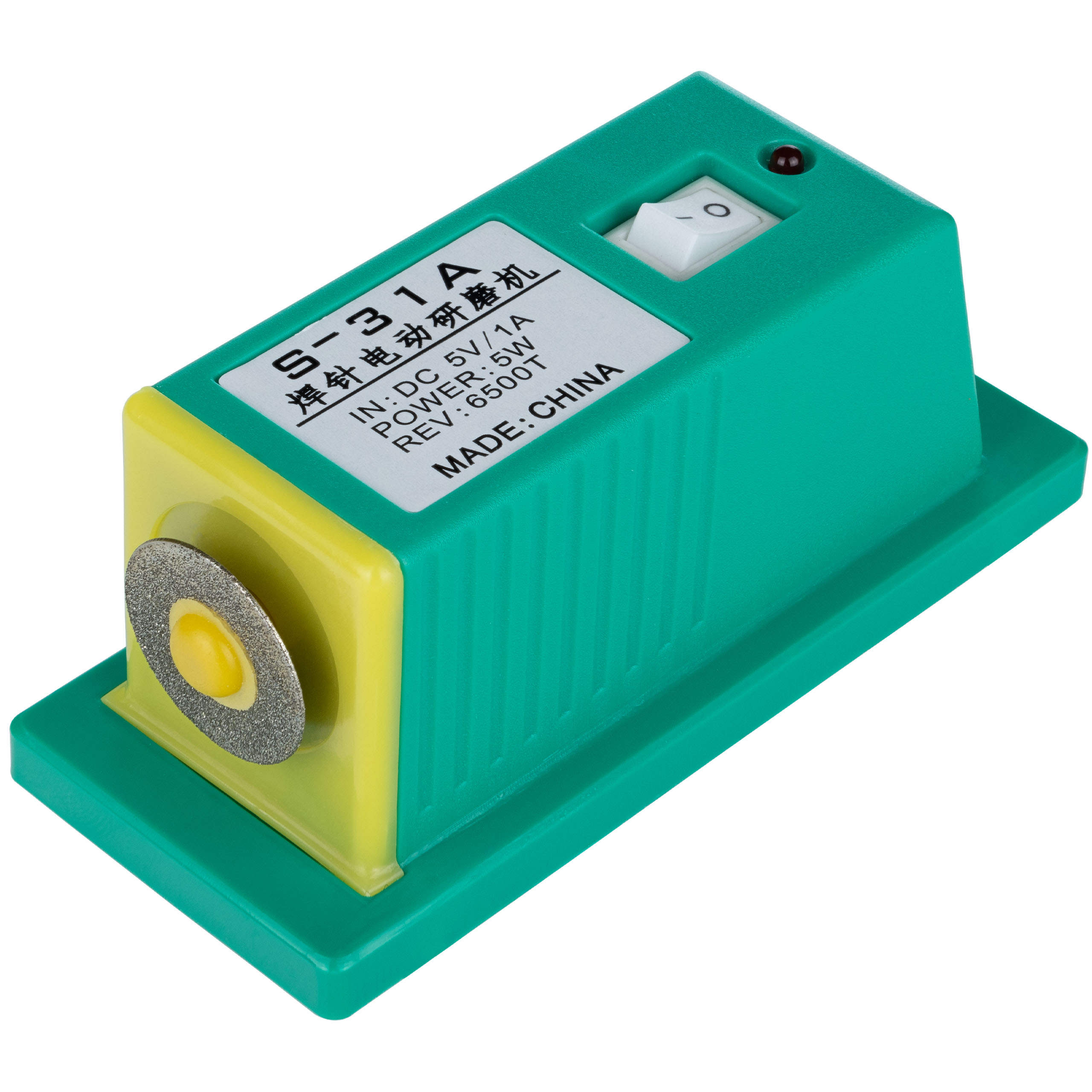

Rosfix Schärfgerät S-31A – Präzisionsschleifer für Schweißnadelspitzen 5 V USB-Anschluss, Wolframlegierung Magnetische Befestigung Zubehör für Punktschweißgerät

Spitzenschleifer für Zellschweißgeräte S-31A 5W

✅ Spezielle Schärfung: Entwickelt für das präzise Schärfen und Trimmen von Schweißspitzen verschiedener Formen.

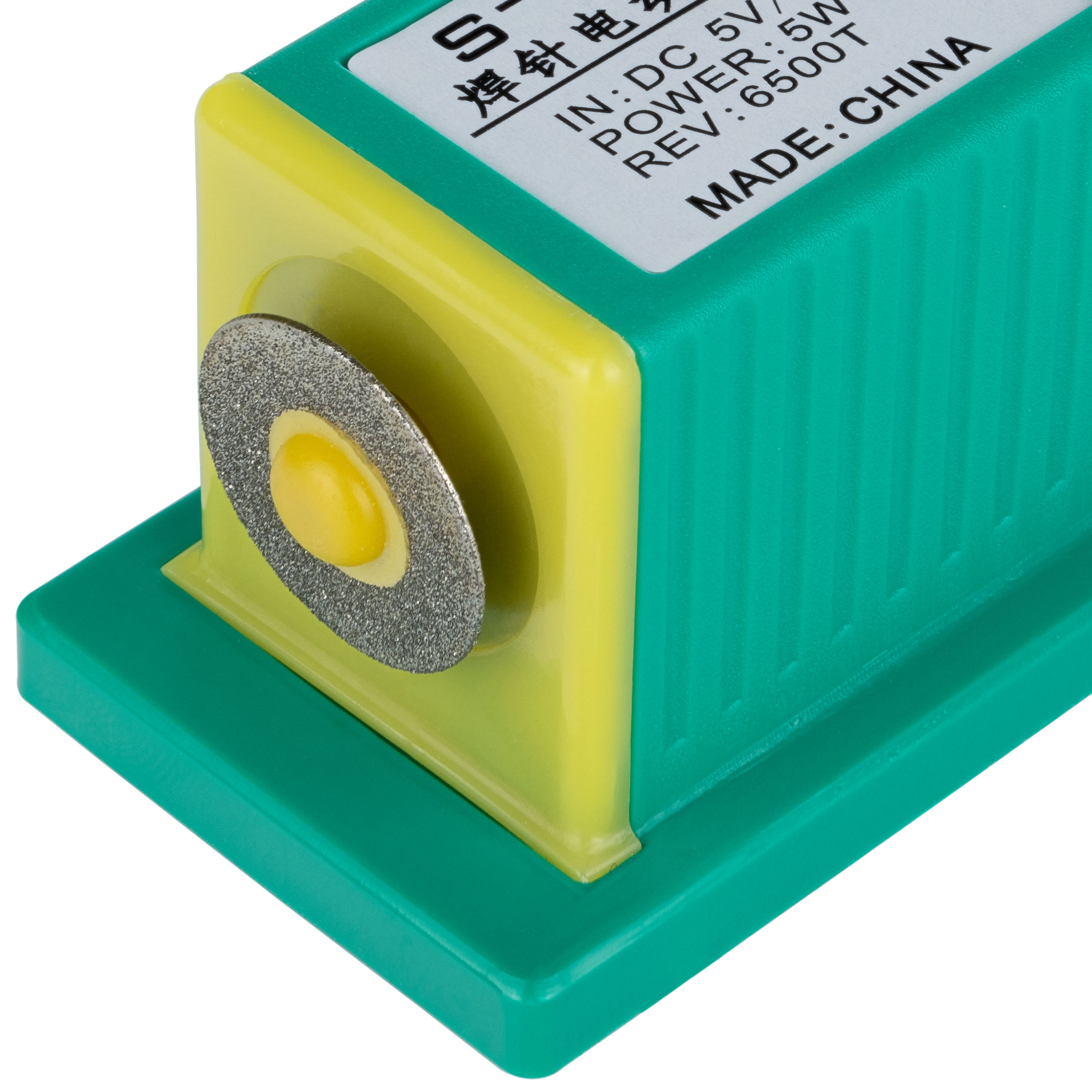

✅ Hochfestes Material: Der Schärfer besteht aus einer extrem harten Wolframlegierung und eignet sich ideal zum Schärfen von Schweißelektrodenspitzen aus verschiedenen Materialien.

✅ Robuste Magnetkonstruktion: Verfügt über eine robuste Magnetkonstruktion, die den Schärfer sicher am Gehäuse des Schweißgeräts befestigt.

✅ Leiser und leistungsstarker Motor: Ausgestattet mit einem Hochgeschwindigkeitsmotor mit geringem Geräuschpegel und Vibrationsdämpfung, der eine effektive und komfortable Nutzung garantiert.

✅ Kompaktes Design: Geringe Größe und spezielle Kunststoffkonstruktion für einfache Handhabung und Kontrolle während des Gebrauchs.

‼️ Weiteres Zubehör wie Formen, Hülsen, Bänder, Spitzen und Schweißkolben findest du in unserem Angebot ‼️

✳️ Technische Daten:

• Spannung: 5 V

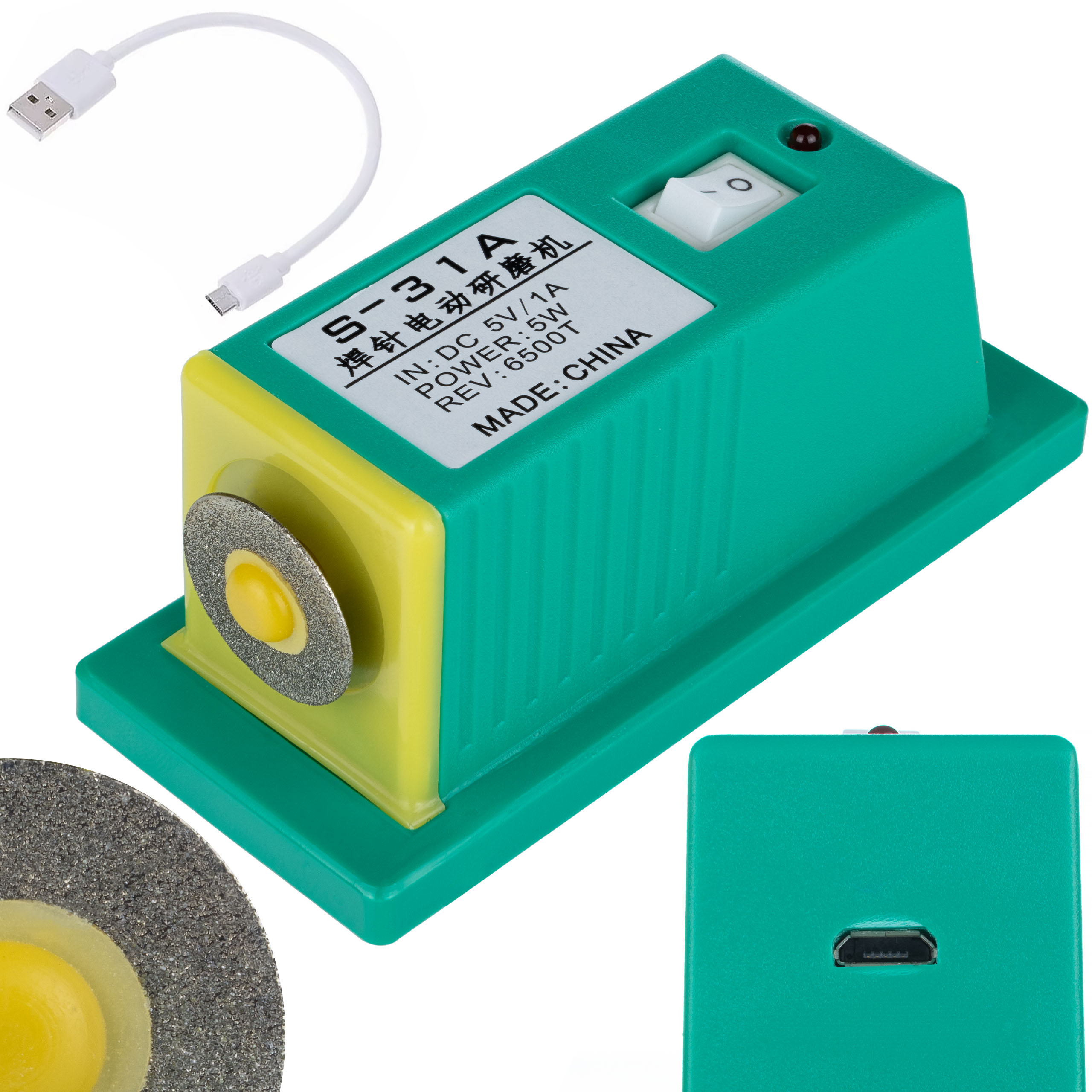

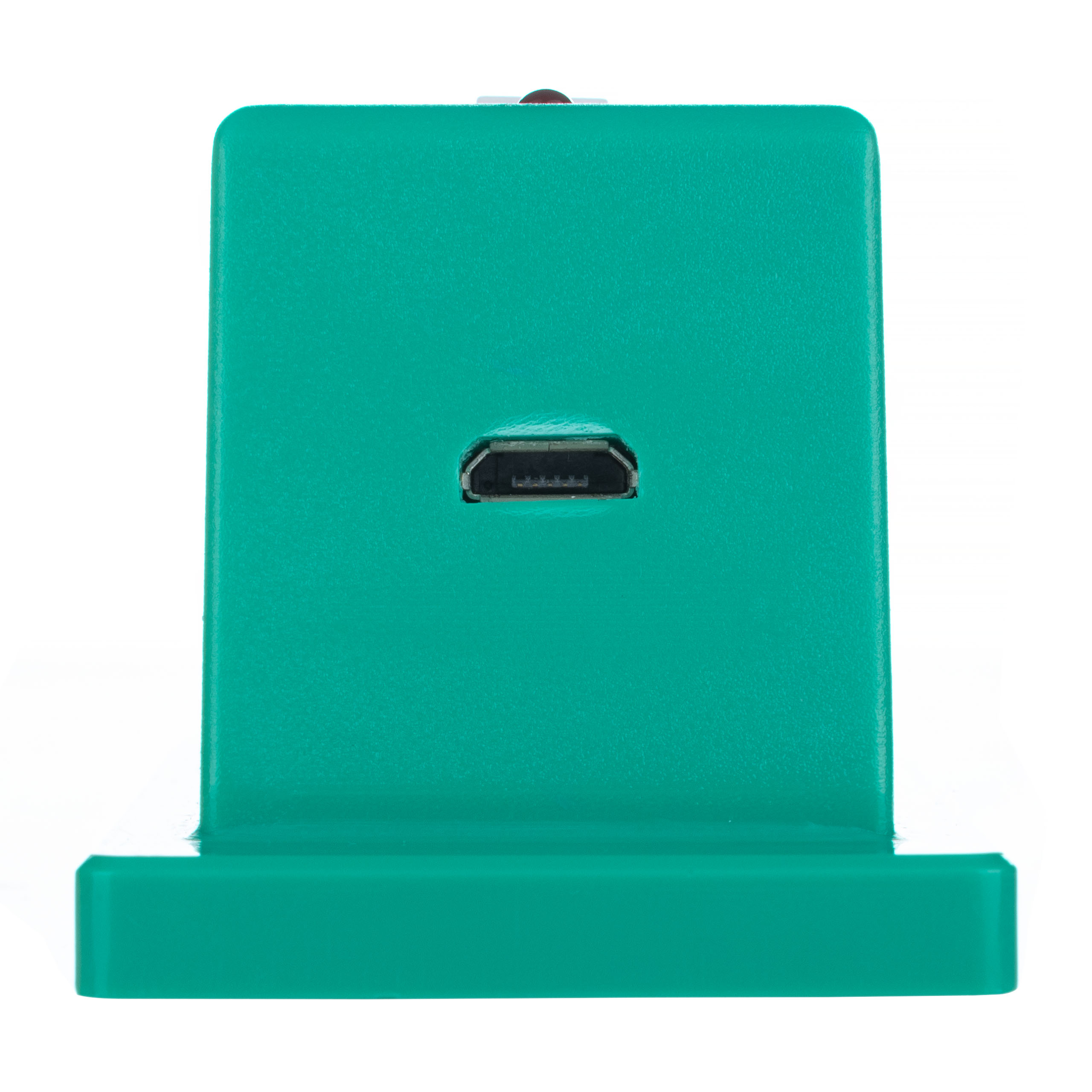

• Stromversorgung: USB ( USB-Kabel im Lieferumfang enthalten )

Das Prinzip des Impuls-Punktschweißens basiert auf der Nutzung einer plötzlichen Entladung mit niedriger Spannung und hohem Strom. Der Impulsstrom fließt durch die Spitze der Schweißnadel und erzeugt auf dem zu schweißenden Teil eine kurzzeitige, hochtemperaturige Schmelzkugel, die als Schweißpunkt bezeichnet wird. Der Durchmesser und die Tiefe dieser Schmelzkugel hängen direkt von der Form der Spitze der Schweißnadel sowie vom Oxidationsgrad der Oberfläche dieser Spitze ab.

Für optimale Schweißergebnisse sollte eine gut ausgebildete Lötverbindung einen Durchmesser von etwa 0,3–0,6 mm und eine Vertiefung im Bereich von 0,05–0,15 mm aufweisen. Dies gewährleistet eine hohe Festigkeit der Lötstelle, die gegen ein Aufbrechen unter dem Einfluss von Vibrationen oder Spannungen beständig ist. Um solche Löt-Ergebnisse zu erzielen, muss die richtige Form der Lötspitzen-Spitze beibehalten und eine gute Leitfähigkeit sichergestellt werden.

Bei jedem Impulsschweißen mit hohem Strom entstehen jedoch an der Schweißstelle extrem hohe Temperaturen von etwa 1600–1800 °C, was zu einer Verbrennung und Oxidation der Spitze der Schweißnadel führt. Dies führt zu einer Vergrößerung des Durchmessers der Spitze, die schließlich zu einem flachen Kreis mit einem Durchmesser von 1,5 mm wird. Um den Lötvorgang fortzusetzen, versuchen Anwender möglicherweise, den Strom und den Lötdruck zu erhöhen, was zu Problemen wie Oberflächenoxidation, Schwärzung und Karbonisierung führt. Diese Faktoren können die Qualität der Lötverbindung beeinträchtigen und möglicherweise zu Fehlschweißungen oder sogar Bränden führen.

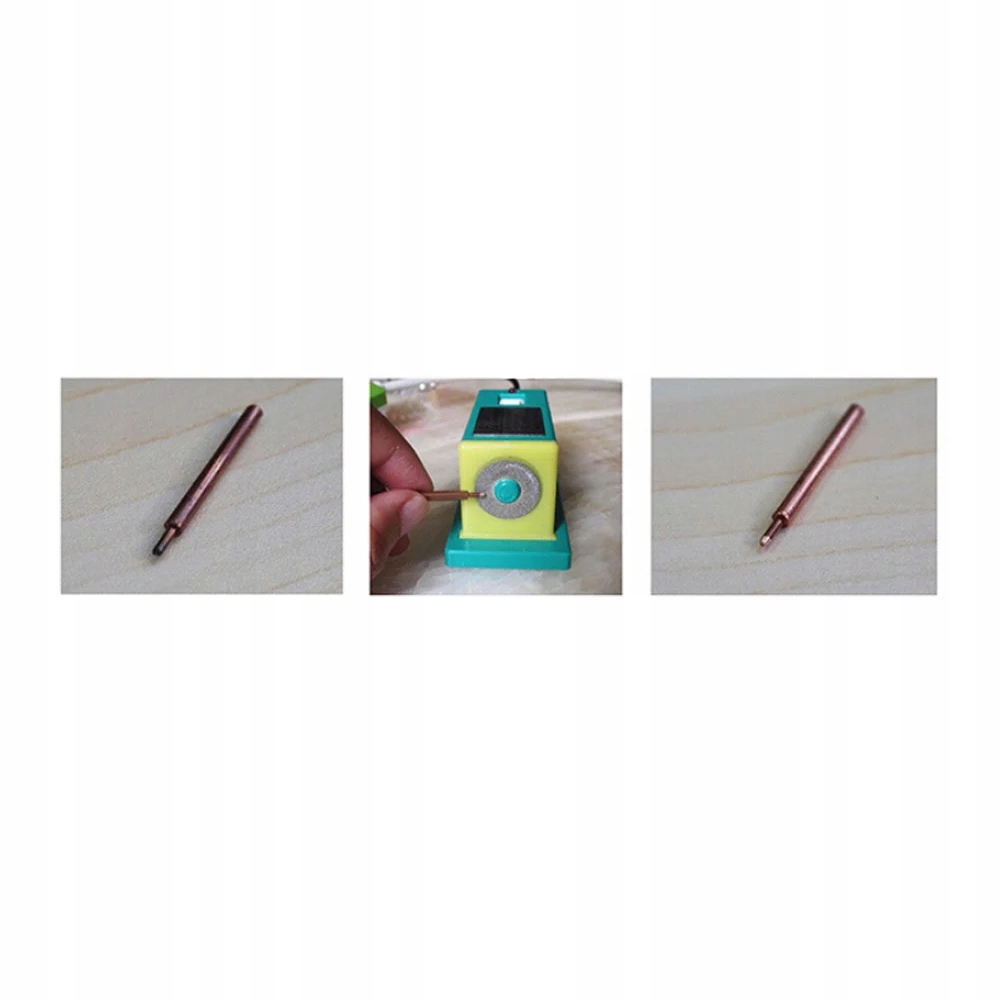

Um dem entgegenzuwirken, sollten Anwender die richtige Lösung anwenden, die das rechtzeitige Nachschleifen und Polieren der Form der Schweißnadel-Spitze umfasst. Das Schleifen des Spitzendurchmessers entsprechend der Dicke des zu schweißenden Teils ermöglicht es den Anwendern, durch Experimentieren wieder optimale Schweißergebnisse zu erzielen. Für eine effektive Reparatur der Schweißnadeln wird die Verwendung der elektrischen Schleifmaschine S-30 empfohlen.

‼️ Beachten Sie diese Regeln bei der Verwendung des Schweißgeräts

• Stabile Stromversorgung: Um die besten Ergebnisse zu erzielen, wird empfohlen, das Schweißgerät an eine Wandsteckdose anzuschließen, um eine stabile Stromversorgung zu gewährleisten.
• Stromschutz: Der Nennauslösestrom des Schutzschalters sollte 40–63 A betragen, um dem kurzzeitigen hohen Schweißstrom standzuhalten. Durch einen angemessenen Stromschutz sorgen Sie für sichere Arbeitsbedingungen und verlängern die Lebensdauer des Schweißgeräts.
• Präzise Einstellungen: Der Druckregler sollte je nach Bedarf auf den entsprechenden Wert eingestellt werden. Dies gewährleistet ein effektives Schweißen.
• Sauberhaltung: Durch regelmäßiges Reinigen der Nadeloberflächen mit Schleifpapier bleibt das Gerät in einem einwandfreien Zustand.
• Schärfe der Schweißnadeln: Achten Sie auf die Schärfe der Schweißnadeln, um optimale Ergebnisse zu erzielen.

❗️ Achtung! Während des Betriebs kann es aufgrund der hohen Leistung und der sofortigen Entladung hoher Stromstärken zu kurzzeitigen Lichtblitzen kommen. Dies ist ein normales Phänomen und hat keinen Einfluss auf die Leistungsfähigkeit des Schweißgeräts.
