Allgemeine Beschreibung

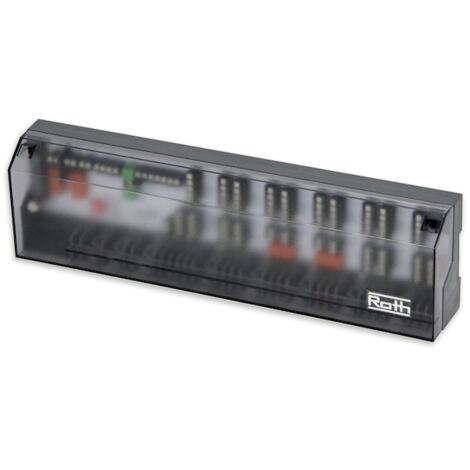

Das Roth Anschlussmodul AM-10 ist eine Premium Anschlusseinheit, die eine sichere und geordnete Verschaltung von bis zu 10 Roth Basicline Raumthermostaten sowie maximal 18 Roth Stellantrieben ermöglicht. Es unterstützt sowohl Heiz- als auch Kühlfunktionen und ist für den Betrieb mit 230 V ausgelegt.Technische daten
- Hersteller: Roth
- Artikelnummer: 1135007709
- Anzahl Kanäle: 10
- Versorgungsspannung: 230 V
- Max. Kapazität pro Kanal: 6 Antriebe
- Max. Kontaktbelastung: 2 A
- Schutzart: IP20
- Baulänge: 326,5 mm
- Bauhöhe: 90 mm
- Bautiefe: 52 mm
Kompatibilität und Zubehör
- Für die Variante 24 V muss zusätzlich der Trafo Basicline, Mat.-Nr. 1135007679, bestellt werden.
Installation
Das Modul ist für die Montage im Roth Verteilerschrank konzipiert und kann auf einer Hutschiene oder der Rückwand des Verteilerschranks verschraubt werden.
Anwendung
Das Roth Anschlussmodul AM-10 ermöglicht eine bedarfsgerechte Pumpensteuerung mit einstellbarer Nachlaufzeit sowie einen Absenkeingang zur Weiterschaltung von Signalen bei Verwendung einer Zeitschaltuhr. Zur Aktivierung des Kühlbetriebs ist ein C/O-Umschaltkontakt vorhanden, der über ein externes Relais angesteuert wird.
Weitere Informationen
- Hochwertiges Gehäuse mit normgerechter Zugentlastung.
- Die Steuerungseinheit sorgt für eine zuverlässige Temperaturregelung in Wohn- und Gewerbeobjekten.
