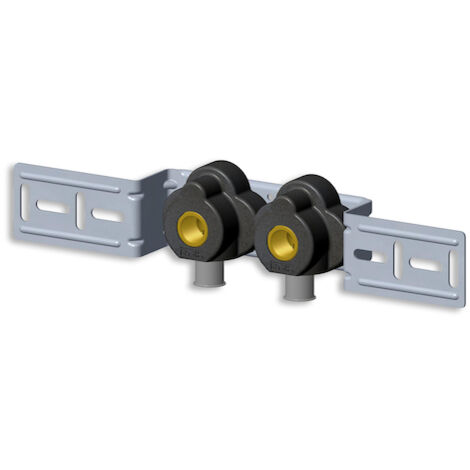

Roth Wandscheibenset Typ I/SE Messing, 17mm x G 1/2" IG, Stichmaß 80mm

Roth Wandscheibenset Typ I/SE Messing, 17mm x G 1/2" IG, Stichmaß 80mm

Dieses Wandscheibenset von Roth ermöglicht eine präzise Anbindung von Rohrleitungen in Sanitär- und Heizungsinstallationen. Die Ausführung als Doppel-Wandscheibe in flacher Bauweise ist für einen Rohraußendurchmesser von 17 mm ausgelegt und verfügt über ein Stichmaß von 80 mm.

Robuste Konstruktion für die Installation

Das Gehäuse besteht aus Messing der Werkstoffgüte CuZn21Si3P (CW724R), was eine langlebige Verbindung sicherstellt. Die Montage erfolgt über Pressmuffen, wobei das System für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt ist. Für eine effiziente Montage und den Betrieb in Temperaturbereichen zwischen 5 °C und 70 °C ist das Set mit einer thermischen Isolierung sowie einem Schallschutz-Set ausgestattet.

Die Kombination aus dem stabilen Stahl-Montageprofil und der präzisen Fertigung sorgt für eine passgenaue Installation. Mit einem Gewindemaß von 1/2 Zoll Innengewinde ist das Set für gängige Armaturenanschlüsse optimiert. Durch die Systembindung und das DVGW-Prüfsiegel für Wasseranwendungen erfüllt das Produkt hohe Anforderungen an die Qualität in der Trinkwasserinstallation.

Technische Daten

• Rohraußendurchmesser: 17 mm
• Stichmaß: 80 mm
• Gewindemaß: 1/2 Zoll
• Max. Arbeitsdruck: 10 bar
• Mediumtemperatur: 5 - 70 °C
• Werkstoff: Messing (CuZn21Si3P)
• Ausführung: Doppel flach
• Bauhöhe: 60 mm
• Bautiefe: 45 mm

Das Wandscheibenset überzeugt durch seine robuste Messing-Verarbeitung und die integrierte thermische Isolierung sowie den Schallschutz. Mit einem Stichmaß von 80 mm und einem Anschluss für 17 mm Rohre bietet es eine passgenaue Lösung für professionelle Installationen. Die Auslegung auf einen Arbeitsdruck von bis zu 10 bar und die Eignung für Wassertemperaturen bis 70 °C machen es zu einer zuverlässigen Komponente für dauerhafte Rohrleitungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Rohrinstallationssysteme
• Hersteller-Produktgruppe: Fittinge
• Hersteller-Artikelnummer: 1135006231
• Haftungsübernahmevereinbarung: Ja
• Baulänge: 400
• Ausführung: Doppel flach
• Bauhöhe: 60
• Bautiefe: 45
• Oberflächenschutz: unbehandelt
• Anschluss: Pressmuffe
• Werkstoff des Gehäuses: Messing
• Gewindemaß Armatur: 1/2 Zoll
• Mit Schallschutz-Set: ja
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: nein
• Länge Anschluss 1: 61
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 15
• Abstand Mitte zu Mitte: 80
• Rohraußendurchmesser Anschluss: 17
• Material Montageprofil: Stahl
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 5 - 70
• Mit thermischer Isolierung: ja
• Werkstoffgüte des Gehäuses: CuZn21Si3P (CW724R)
• Systemgebunden: ja
• Konturcode: HR
• Nenndurchmesser Anschluss: DN 12
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: ja
• Konform NF 545: nein
• KOMO-Prüfsiegel: ja
