Roth Winkelanschlussgruppe 1"AG, PN 6, Messing, vernickelt, 1135010085

Black Friday
-10%
82,90€

Niedrigster Preis

Dies ist der niedrigste Preis, der auf ManoMano.de in den 30 Tagen vor Anwendung der Preissenkung für dieses Produkt verlangt wurde.

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln
Ähnliches Produkt geliefert von
87,18 €
24
Verkauft von heizung-billiger.de und

Das könnte Sie auch interessieren

Kmix Sicherheitskit Heißwasserbereiter vertikal- DIFF - 100304THERMADOR
Schnäppchen

Kmix Sicherheitskit Heißwasserbereiter vertikal- DIFF - 100304

24
200,44€

Inkl. MwSt., zzgl. Versand

PVC-Reduzierungstampon, männlich-weiblich, 100x50NICOLL
39 Modelle

PVC-Reduzierungstampon, männlich-weiblich, 100x50

731

Inkl. MwSt., zzgl. Versand

Montage-Set für Gefäß- DIFF - 100173SANITAIRE-DISTRIBUTION

Montage-Set für Gefäß- DIFF - 100173

21
67,60€

Inkl. MwSt., zzgl. Versand

Easytri 400 V Kit - De DietrichDE DIETRICH

Easytri 400 V Kit - De Dietrich

11
100,69€

Inkl. MwSt., zzgl. Versand

Dreiphasen-Kit 400V für ACI MonokitableATLANTIC

Dreiphasen-Kit 400V für ACI Monokitable

59
51,88€

Inkl. MwSt., zzgl. Versand

Konsole zum Aufhängen an der Decke 50 bis 100LATLANTIC
2 Modelle

Konsole zum Aufhängen an der Decke 50 bis 100L

16
64,59€

Inkl. MwSt., zzgl. Versand

Konsole zum Aufhängen an der Decke 150 bis 200LATLANTIC
2 Modelle

Konsole zum Aufhängen an der Decke 150 bis 200L

16
131,53€

Inkl. MwSt., zzgl. Versand

PVC-Fitting Nicoll m2r Durchmesser 80 mm GrauNICOLL
39 Modelle

PVC-Fitting Nicoll m2r Durchmesser 80 mm Grau

731

Inkl. MwSt., zzgl. Versand

Winkelstück pvc 87°30 (90°) MF: 80NICOLL
39 Modelle

Winkelstück pvc 87°30 (90°) MF: 80

731
7,62€

Inkl. MwSt., zzgl. Versand

PVC-Bogen 45° FF: 125NICOLL
39 Modelle

PVC-Bogen 45° FF: 125

731
18,34€

Inkl. MwSt., zzgl. Versand

Doppelter Eckknick MF: 100NICOLL
30 Modelle

Doppelter Eckknick MF: 100

348
63,86€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 100/40NICOLL
30 Modelle

Exzentrische Verkleinerung: 100/40

348
10,45€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 140/100NICOLL
30 Modelle

Exzentrische Verkleinerung: 140/100

348
39,52€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 160/100NICOLL
30 Modelle

Exzentrische Verkleinerung: 160/100

348
38,23€

Inkl. MwSt., zzgl. Versand

Thermor 800281 Facilitri-Set 400 V, dreiphasigTHERMOR

Thermor 800281 Facilitri-Set 400 V, dreiphasig

119

Inkl. MwSt., zzgl. Versand

TTulpe-Anschlussset für Warmwasserbereiter 6 barTTULPE

TTulpe-Anschlussset für Warmwasserbereiter 6 bar

Inkl. MwSt., zzgl. Versand

Kostenloser Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

Roth Winkelanschlussgruppe 1"AG, PN 6, Messing, vernickelt, 1135010085

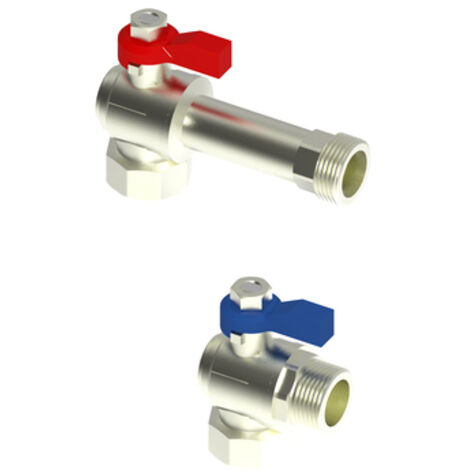

Die Roth Winkelanschlussgruppe ermöglicht eine präzise Anbindung an Edelstahl-Heizkreisverteiler in Flächenheizungssystemen. Das Set besteht aus einem langen Eck-Kugelhahn für den Vorlauf sowie einem kurzen Eck-Kugelhahn für den Rücklauf und ist für den dauerhaften Einsatz bei Mediumtemperaturen bis 80 °C ausgelegt.

Robuste Konstruktion für die Heizungstechnik

Die 2-teilige Gehäusekonstruktion aus vernickeltem Messing der Güte CuZn40Pb2 (CW617N) ist für eine Druckstufe von PN 6 spezifiziert. Durch den Volldurchgang wird ein optimaler Durchfluss sichergestellt, wobei die Kugeldichtung aus PTFE für eine zuverlässige Abdichtung sorgt. Die Bedienung erfolgt über einen Handgriff.

Anschluss und Kompatibilität

Das Bauteil verfügt über zwei Anschlüsse mit einem Nenndurchmesser von 1 Zoll. Anschluss 1 ist als zylindrisches Innengewinde (BSPP) ausgeführt, während Anschluss 2 als zylindrisches Außengewinde nach ISO 228-1 konzipiert ist. Die Überwurfmutter weist eine Schlüsselweite von 38 auf, was die Montage in Systemen der Regelungstechnik erleichtert.

Diese Winkelanschlussgruppe überzeugt durch ihre langlebige Materialwahl und die hohe Durchflusskapazität mit einem Kvs-Wert von 11,08. Mit einer Nenngröße von 1 Zoll und der robusten Ausführung in vernickeltem Messing stellt sie eine zuverlässige Komponente für Flächenheizungssysteme dar, die für Dauerbetriebstemperaturen bis 80 °C ausgelegt ist.

Technische Daten

  • Ausführung: rechtwinklig
  • Nenndurchmesser Anschluss 1: 1 Zoll
  • Nenndurchmesser Anschluss 2: 1 Zoll
  • Druckstufe: PN 6
  • Kvs-Wert: 11,08
  • Material: Messing, vernickelt
  • Mediumtemperatur (Dauerbetrieb): 80 °C
  • Schlüsselweite Überwurfmutter: 38

Lieferumfang

  • 1x Roth Winkelanschlussgruppe (bestehend aus 1x langem Eck-Kugelhahn, 1x kurzem Eck-Kugelhahn, 2x Dichtungen)

Produktspezifikation

  • Hersteller-Warengruppe: Flächenheizungssysteme
  • Hersteller-Produktgruppe: Regelungs-Technik
  • Hersteller-Artikelnummer: 1135010085
  • Haftungsübernahmevereinbarung: Ja
  • Ausführung: rechtwinklig
  • Anschluss 1: Innengewinde zylindrisch (BSPP)
  • Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
  • Werkstoffgüte: CuZn40Pb2 (CW617N)
  • Werkstoff des Gehäuses: Messing
  • Bedienung: Handgriff
  • Mit Thermometer: nein
  • Mit Filter: nein
  • Mit Dämmschale: nein
  • Druckstufe Artikel: PN 6
  • Nenndurchmesser Anschluss 2: 1 Zoll (25)
  • Mit Entleerungsventil: nein
  • Gehäusekonstruktion: 2-teilig
  • Volldurchgang: ja
  • FM-Prüfung: nein
  • UL-Prüfung: nein
  • ULC-Qualitätskennzeichen: nein
  • LPCB-Prüfung: nein
  • Schlüsselweite Überwurfmutter: 38
  • Kvs-Wert: 11,08
  • Mit Ablassmöglichkeit (Anschluss): nein
  • Medizinisch sauber: nein
  • Mediumtemperatur (Dauerbetrieb): 80
  • Nenndurchmesser Anschluss 1: 1 Zoll (25)
  • Oberflächenschutz Gehäuse: vernickelt
  • Mit Rückschlagklappe: nein
  • Material Kugeldichtung: Polytetrafluorethylen (PTFE)
  • VdS-geprüft: nein
  • DVGW-Siegel für Gas: nein
  • DVGW-Siegel für Wasser: nein
  • KIWA-Prüfsiegel: nein
  • Typenzulassung nach BBR/EKS: nein

Eigenschaften

  • Marke
    ROTH
  • Material
    Kunststoff
  • Menge pro Pack
    1
  • Farbe
    Versilbert
  • Gewindegröße
    1" (26x34)
  • Form
    Asymetrisch
  • Form des Fittings/ des Anschlusses
    Winkelstück 90u00b0
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Stahl
  • Gewicht
    1200 g
  • Art der Verbindung
    Winkelstück
  • Verwendungszweck der Verbindung
    Für Heizkörper
  • ManoMano Art.-Nr
    ME93326128
  • MMID
    756501255374
  • Herstellerreferenz
    1135010085
  • EAN
    4037115071805
