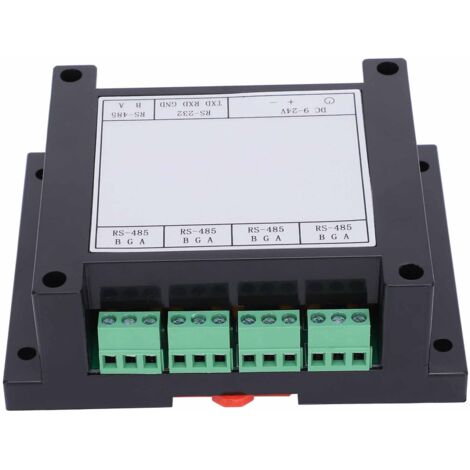

RS485 4-Kanal-Repeater-Konzentrator mit fotoelektrischer Trennung für industrielle Anwendungen

Willkommen in unserem Shop! Entdecken Sie unseren Industrie-Repeater, der für vollständige Kommunikationsisolation und stabile Leistung entwickelt wurde. Mit einer Übertragungsrate von bis zu 115,2 kbit/s garantiert er schnelle Datenübertragung. Dank des isolierten DC/DC-Netzteilmoduls ist eine elektrische Trennung zwischen den Ports für erhöhte Sicherheit gewährleistet. Unser Repeater unterstützt die Kommunikation mehrerer Geräte und ermöglicht den Anschluss von bis zu 128 Knoten pro Kanal. Die maximale Übertragungsdistanz beträgt 2500 Meter, wodurch er sich für vielfältige Anwendungen eignet. Ausgestattet mit automatischer Datenflusssteuerung erkennt und steuert er die Datenübertragungsrichtung automatisch und gewährleistet so eine effiziente Kommunikation. Zum Schutz Ihrer Geräte bietet unser Repeater verschiedene Schutzmechanismen, darunter einen ESD-Schutz von ±15 kV, einen 600-W-TVS-Schutz mit zwei Kanälen und eine Kommunikationsisolation von 2,5 kV. Das Netzteil verfügt über einen weiten Spannungsbereich von 9–24 V DC und einen Verpolungsschutz für maximale Flexibilität und Zuverlässigkeit. Hauptmerkmale: - Kompatibilität: Kompatibel mit RS-232, RS-485 TIA/EIA-Standards - Betriebsspannung: DC 9-24 V - Nennleistung: 0,5-1,2 W - Eingangsschnittstelle: 1 RS-232 / 1 RS-485 - Ausgangsschnittstelle: 4 RS-485 - Belastbarkeit: 128 Knoten pro Schnittstelle - Kommunikationsreichweite: 2500 Meter mit geschirmtem Kabel oder verdrilltem Adernpaar pro Schnittstelle - Kommunikationsgeschwindigkeit: 300 bps - 115,2 kbps - Installationsmethode: 35-mm-Schienenmontage, 4-Loch-Rückplattenmontage - Abmessungen: ca. 115 x 90 x 40 mm - Betriebsumgebung: -30 °C bis 70 °C, relative Luftfeuchtigkeit >95 % rF

Für optimale Leistung beachten Sie bitte die folgenden Verdrahtungsanforderungen:

1. Verwenden Sie für die 485-Kommunikationsleitungen geschirmte, verdrillte Adernpaare, vorzugsweise mit mehreren Reserveadern. Die maximale Länge sollte 2500 Meter nicht überschreiten.

2. Halten Sie die Kabel von Hochspannungsleitungen fern, vermeiden Sie die Verlegung parallel zu Stromleitungen und verhindern Sie Bündelverbindungen.

3. Stellen Sie eine Reihenschaltung des 485-Busses sicher und vermeiden Sie Sternverbindungen und Abzweigungen.

4. Bei mehr als 30 Controllern oder Kabellängen über 500 Metern wird die Verwendung eines 485-Repeaters empfohlen.

5. Erden Sie netzbetriebene Geräte und das Gehäuse ordnungsgemäß.

6. Verbinden Sie die Masse (GND) aller 485-Geräte mit geschirmten Leitungen.

Für die Kabelauswahl empfehlen wir ein zweiadriges, geschirmtes Twisted-Pair-Kabel mit einem Aderquerschnitt von 0,5–0,75 mm². Die Impedanz sollte 38–88 Ω/km und der Kapazitätswiderstand 30–50 nF/km betragen. Der Verdrillungsabstand sollte 20 mm betragen. Um ein zuverlässiges Signal zu gewährleisten, verwenden Sie für alle Geräte im selben Netzwerksegment eine gemeinsame Signalmasse. Bei zentraler Stromversorgung verbinden Sie die Minuspole aller Netzteile mit demselben Segment. Verfügt jedes Gerät über eine eigene Stromversorgung, verbinden Sie die Masseanschlüsse aller Geräte am Bus miteinander. 100 % Kundenzufriedenheit: Ihre Zufriedenheit ist unser oberstes Ziel. Sollten Sie nach Erhalt des Produkts Probleme feststellen, z. B. Beschädigungen oder eine falsche Menge, kontaktieren Sie uns bitte umgehend. Wir setzen alles daran, Ihnen einen zufriedenstellenden Kundenservice zu bieten. Vielen Dank, dass Sie sich für unseren Repeater entschieden haben!
