RS485 TTL zu Seriell Konverter für Mikrocontroller mit automatischer Flusssteuerung

Willkommen in unserem Shop!

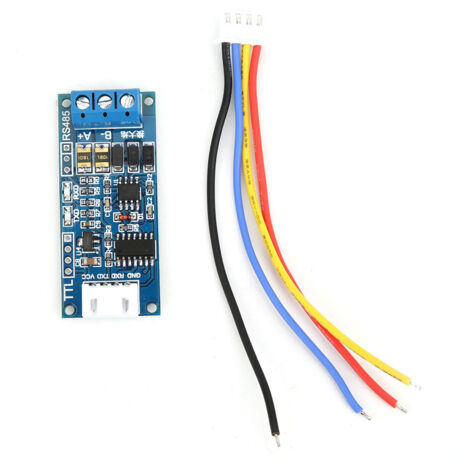

Entdecken Sie unser TTL-zu-RS485-Konvertermodul – ein brandneues, hochwertiges Produkt für Ihre seriellen Kommunikationsanwendungen. Dieses robuste Modul aus Aluminium gewährleistet eine zuverlässige Konvertierung zwischen TTL- und RS485-Signalen.

Für optimale Leistung in industriellen Umgebungen entwickelt, verfügt es über Überspannungsschutz und Rauschunterdrückung und bietet hohe elektromagnetische Verträglichkeit (EMV) sowie hervorragende Störfestigkeit (EMI). Bei Feldübertragungen über größere Entfernungen verbessert die Erdung des Masseanschlusses den Rausch- und Überspannungsschutz deutlich und erhöht die Sicherheit des RS485-Busses. Für Kurzstreckenübertragungen in Innenräumen ist diese Erdung nicht erforderlich.

Das Modul ist mit Standard-2,54-mm-Rasterstiften ausgestattet, um Ihre Weiterentwicklung zu erleichtern. Ein 120-Ohm-Anpassungswiderstand ist integriert; durch Kurzschließen von R0 wird dieser aktiviert, was für Übertragungen über größere Entfernungen empfohlen wird. Das Modul unterstützt die Kommunikation mehrerer Geräte und ermöglicht den Anschluss von mindestens 40 Knoten an dasselbe Netzwerk. Es ermöglicht Hot-Plugging ohne Signalverlust. Die störungsfreie Verkabelung und die Kupferbeschichtung schützen das Signal effektiv. Es ist kompatibel mit 3,3-V- und 5,0-V-Signalen und somit mit einer Vielzahl von Modulen kompatibel. Dank hochwertiger, importierter integrierter Schaltkreise eignet es sich für anspruchsvolle Industrie- und Außenumgebungen mit einem Betriebstemperaturbereich von -40 °C bis +85 °C. Die Übertragungsdistanz beträgt mehrere Kilometer (getestet mit 850 Metern 2x1,5-mm²-Kabel; empfohlen werden bis zu 800 Meter; darüber hinaus wird der Einsatz eines Repeaters empfohlen). Für eine komfortable Anwendung sind eine Klemmenleiste und ein Silikonkabel im Lieferumfang enthalten. Die LED-Anzeigen für die RXD- und TXD-Signale zeigen den Sende- und Empfangsstatus deutlich an.

Technische Daten:

Breiter Versorgungsspannungsbereich: 3,0 V ~ 30 V

Schwellenspannung: 33 V (empfohlene Verwendung unter 30 V, Mindestspannung > 2,8 V)

Abmessungen: ca. 52 x 23 mm / 20,5 x 9,1 mm

Lieferumfang:

1 x TTL-zu-RS485-Konvertermodul

1 x Kabel
