DN20 Rückschlagventil Messing 3/4 Zoll Innengewinde bis 15 bar

Rückschlagventil Messing DN20, 3/4 Zoll Innengewinde, 15 bar, 90 °C

Federbelastetes Rückschlagventil für die Heizungs- und Sanitärinstallation. Diese Ausführung entspricht der Nennweite DN20 mit 3/4 Zoll Innengewinde auf beiden Seiten.

Hydraulische Einbindung

• Beidseitig 3/4 Zoll Innengewinde nach ISO 228, Nennweite DN20
• Gegengewinde mit 26,4 mm Außendurchmesser, Dichtung über Hanf oder Gewindeband
• Öffnungsdruck der Feder ist im Druckverlust der Pumpe zu berücksichtigen
• Einbaulage beliebig, Durchflussrichtung nach dem Pfeil am Gehäuse
• Verhindert Schwerkraftzirkulation und Rückströmung bei stehender Pumpe

Technische Daten

• Nennweite DN20, Anschluss 3/4 Zoll Innengewinde
• Gehäuse Messing, Feder Edelstahl, Dichtsitz ölbeständiger Gummi
• Maximaler Betriebsdruck 15 bar
• Maximale Medientemperatur 90 °C
• Medien: Trinkwasser, Wasser und Glykollösungen bis 30 Prozent, Öle, Erdölprodukte und nicht korrosive Flüssigkeiten

Montagehinweise für die Fachkraft

• Vor dem Einbau die Leitung spülen, Späne und Hanfreste setzen den Sitz zu
• Mit Gabelschlüssel am Sechskant gegenhalten, nicht am Gehäuse verspannen
• Durchflussrichtung beachten, sonst sperrt das Ventil den Kreis vollständig
• Bei Glykolanteil über 30 Prozent ist ein anderes Ventil zu wählen
• Absperrarmaturen vor und hinter dem Ventil erleichtern spätere Arbeiten

Weitere Ausführungen

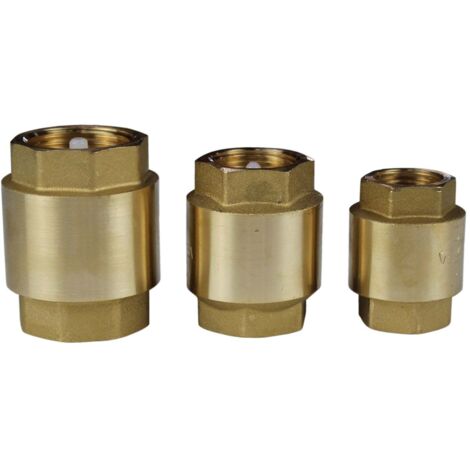

• 1/2 Zoll DN15, 3/4 Zoll DN20 und 1 Zoll DN25 Innengewinde

Lieferumfang

• 1 x Rückschlagventil Messing 3/4 Zoll Innengewinde
