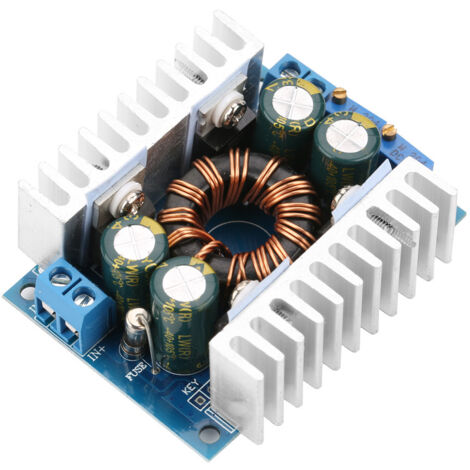

Rückwärtswandler, Aufwärts-/Abwärts-/Buck-DC/DC-Wandler für Komponenten mit hohem Wirkungsgrad

Merkmale:

1. Dies ist ein nicht isoliertes, geregeltes DC-Leistungswandlermodul mit langer Lebensdauer.
2. Hohe Leistung und stabiler Ausgang; es wandelt 5–30 V DC in 1,25–30 V DC um.
3. Hochwertige Komponenten gewährleisten einen hohen Wirkungsgrad von bis zu 93 %.
4. Es bietet Schutz vor Überstrom, Kurzschluss und Überhitzung.
5. Ausgestattet mit zwei Kühlkörpern für verbesserte Wärmeableitung.

Spezifikationen:

Merkmale:
Dies ist ein nicht isoliertes, geregeltes DC-Leistungswandlermodul mit langer Lebensdauer.
Hohe Leistung und stabiler Ausgang; es wandelt 5–30 V DC in 1,25–30 V DC um. Hochwertige Komponenten gewährleisten einen hohen Wirkungsgrad von bis zu 93 %. Es bietet Schutz vor Überstrom, Kurzschluss und Überhitzung. Zwei Kühlkörper sorgen für optimale Wärmeableitung. Spezifikationen: Typ: Automatisches, nicht isoliertes Auf-/Abwärts-Synchrongleichrichtermodul. Eingangsspannung: DC 5–30 V. Eingangsstrom: 8 A (max.) 10 A (im Dauerbetrieb maximal 6 A). Ruhestrom: 4 mA (Abweichungen bei unterschiedlicher Betriebsspannung möglich). Ausgangsspannung: 1,25–30 V, stufenlos einstellbar. Ausgangsstrom: 10 A (max.) (im Dauerbetrieb maximal 5 A; bei hoher Ausgangsspannung den Nennwert reduzieren). Für optimale Wärmeableitung oder bei Überschreitung der Modultemperatur den Nennwert reduzieren. 65 °C
Konstantstrom-Ausgangsbereich: 0,2–10 A
Betriebstemperatur: -40 °C bis +85 °C
Frequenz: 150 kHz
Umwandlungswirkungsgrad: Typisch 91 %, Maximal 93 %
Überstromschutz: Ja
Kurzschlussschutz: Ja (Strombegrenzung)
Überhitzungsschutz: Ja (automatische Reduzierung der Ausgangsspannung)
Verpolungsschutz: Nein, ggf. eine Diode in Reihe am Eingang anschließen.
Rückstromschutz am Ausgang: Ja, beim Laden ist keine Diode erforderlich.
Anschluss: Klemmenblockausgang (IN = Eingang, OUT = Ausgang)
Gewicht: 70 g / 2,5 oz (ca.)
Lieferumfang:
1 * Modul
Stromeinstellung:
1. Stellen Sie die Ausgangsspannung mithilfe des CV-Potentiometers entsprechend den Lastanforderungen ein.
2. Drehen Sie das CC-Potentiometer gegen den Uhrzeigersinn.
Bei etwa 30 Umdrehungen des Potentiometers (d. h. der Ausgangsstrom ist minimal) schließen Sie es an die LED an und stellen Sie den Strom mithilfe des CC-Potentiometers auf den gewünschten Wert ein.
Wenn Sie das Modul zum Laden eines Akkus verwenden, schließen Sie es an den Ausgang an, sobald der Akku vollständig entladen ist. Stellen Sie den Strom mithilfe des CC-Potentiometers auf den gewünschten Wert ein. Je mehr Energie der Akku noch enthält, desto geringer ist der Ladestrom.
Bitte verwenden Sie zum Einstellen des Stroms keinen Kurzschluss.
