Allgemeine Beschreibung

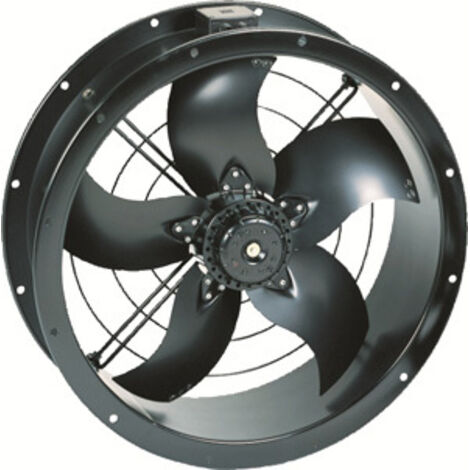

Der S&P TCBTx2/4-450 ist ein robuster Mitteldruck-Axialventilator, der speziell für HLK-Systeme in Industrie- und Spezialanwendungen mit hohem Druckverlust konzipiert wurde. Ausgestattet mit zwei gegenläufigen Laufrädern liefert dieser Kanalventilator einen optimierten Volumenstrom für effiziente Luftzirkulation, selbst unter anspruchsvollen Bedingungen.Technische daten
- Produktname: TCBTx2/4-450 (Axial-Rohrventilator)
- Hersteller: Soler & Palau (S&P)
- Durchmesser: 450 mm
- Gewicht: 420 kg
- Volumenstrom: 7.250 m³/h (freiblasend)
- Drehzahl: 1.430 1/min
- Max. Leistungsaufnahme: 1.309 W
- Motorstrom: 30 A
- Max. Fördermitteltemperatur: -40 °C bis +70 °C (bei Drehzahlregelung: -40 °C bis +50 °C)
- Schalldruckpegel: 74 dB(A)
- Schallleistungspegel LWA: 90 dB(A)
- Nennspannung: 3ph. 400 V 50 Hz
- Motortyp: 2 Asynchron-Käfigläufermotoren (4-polig)
- Schutzart: IP65
- Isolationsklasse: F
- Lagertyp: Geschlossene Kugellager (Wartungsfrei)
- Drehzahlregelung: Frequenzumrichter / 5-Stufen-Transformator (Frequenzbereich 20-50Hz)
Installation
- Flexible Montage in jeder Position der Motorachse, was die Integration in bestehende oder neue Kanalsysteme erleichtert.
Anwendung
- Industrielle Lüftungssysteme mit langen Kanälen oder hohen Filterwiderständen.
- Spezialanwendungen der Prozesslufttechnik.
- HLK-Systeme großer Gebäude oder Produktionsstätten, die eine zuverlässige und konstante Luftförderung erfordern.
- Abluftsysteme in Fabriken, die Förderung von Luft durch umfangreiche Filtersysteme und die Klimatisierung von Großraumbüros oder Lagerhallen mit komplexen Kanalnetzen.
Weitere Informationen
- Die Laufräder sind statisch und dynamisch nach ISO 1940 ausgewuchtet.
- Verbindungsflansche entsprechen ebenfalls ISO 1940.
- Der Ventilator bietet hohe Betriebssicherheit durch integrierte Thermokontakte und einen allpolig wirksamen Motorschutz gemäß EN 60335-2-80.
