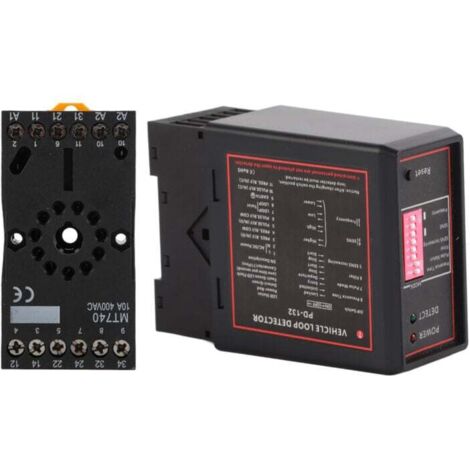

Schleifendetektoren für Parkbarrieren, induktiver Fahrzeugschleifendetektor/Schleifensensor für den Fahrzeugzugang

Beschreibung 1. Das Impulsrelais kann so konfiguriert werden, dass es bei Fahrzeugerkennung oder beim Verlassen der Schleife aktiviert wird.
2. Diese Funktion bestimmt den Nichterkennungsgrad bei maximaler Empfindlichkeit, um die Erkennung von Fahrzeugen wie großen LKWs zu vermeiden.
3. Die Empfindlichkeit kann mithilfe von vier Empfindlichkeitseinstellungen am Schalter geändert werden.
4. Vier Frequenzkonfigurationen können verwendet werden, um zu verhindern, dass Signale benachbarte Schleifen stören.
5. Dieses Relais wird normalerweise verwendet, um die Fehlerkennung kleiner oder sich schnell bewegender Objekte zu verhindern.



Spezifikation:

Während der Detektor eingestellt wird, leuchten die grüne Kanal-LED und die rote Power-LED. Nach ca. 2 Sekunden erlischt die grüne LED. Liegt ein Schleifenfehler vor, leuchtet die Kanal-LED auf und blinkt, um den Fehler anzuzeigen. Behebt sich der Fehler selbst, funktioniert der Detektor weiter. Die grüne Kanal-LED leuchtet ebenfalls auf, sobald ein Fahrzeug die Induktionsschleife passiert. Die rote Betriebs-LED oben am Gerät leuchtet dauerhaft und zeigt damit an, dass das Gerät eingeschaltet ist.
Funktionen:
Das Impulsrelais kann so konfiguriert werden, dass es bei Fahrzeugerkennung oder beim Verlassen der Schleife aktiviert wird.
Diese Funktion bestimmt den Nichterkennungsgrad bei maximaler Empfindlichkeit, um die Erkennung von Fahrzeugen wie z. B. großen LKWs zu vermeiden.
Die Empfindlichkeit kann über vier Empfindlichkeitseinstellungen am Schalter geändert werden.
Vier Frequenzkonfigurationen können verwendet werden, um zu verhindern, dass Signale benachbarte Schleifen stören.
Dieses Relais wird typischerweise verwendet, um die Fehlerkennung kleiner oder sich schnell bewegender Objekte zu verhindern.
Spezifikationen:
Zustand: Neu
Material: ABS
Farbe: Schwarz
Reaktionszeit: 10 ms
Versorgungsspannung: 220 V
Stromverbrauch: 4,5 VA
Relaisausgang: 240 V/5 A
Gleichspannungstoleranz: ±15 %
AC-Spannungsfestigkeit: +10 %/-15 %
Betriebstemperatur: -20 °C bis +65 °C
Lagertemperatur: -40 °C bis +85 °C
Frequenzbereich: 20 kHz bis 170 kHz
Empfindlichkeit: In 4 Schritten einstellbar
Signalhaltezeit: Unbegrenzter/begrenzter Zyklus für 10 Minuten kontinuierlich
Schleifeninduktivität: Die Gesamtschleife plus die Verbindungsleitung beträgt 50 Ω bis 1000 Ω (idealerweise 100 Ω bis 300 Ω).
Schleifenanschlussverkabelung: Maximale Länge 20 Meter, mindestens 20-mal pro Meter verdrillt.
Lieferumfang:
1 * Toröffner
1 * Anschlussklemme
1 * Bedienungsanleitung
Hinweis:
1. Der Detektor sollte an einer geeigneten, wasserdichten Stelle so nah wie möglich an der Schleife installiert werden.
2. Der Installationsort sollte abseits von Wärmequellen gewählt werden.
3. Andere Geräte in der Umgebung sollten mindestens 10 mm entfernt sein (dürfen nicht fest an der Wand befestigt sein).
4. Die richtige Schleifenkonfiguration und Detektorinstallation gewährleisten ein erfolgreiches induktives Schleifenerkennungssystem.
5. Einige wichtige Parameter der Schleife sind: Zyklusdiagramm, Größe, Drehung und Installationsmethode.
6. Bitte beachten Sie, dass der neue und der alte Typ dieses Produkts nach dem Zufallsprinzip versendet werden. Vergewissern Sie sich vor der Bestellung, dass Sie nichts dagegen haben.
