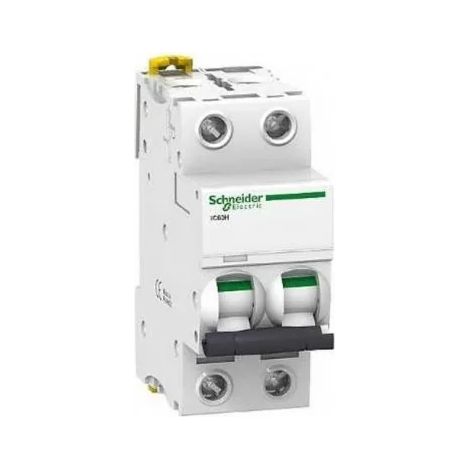

Magnetothermisches Schaltgerät Acti9 iC60H 2P 10 A Kurve C

Miniatur-Schutzschalter Acti9 iC60H, 2-polig, 10 A, Kurve C, mit Abschaltleistung von 15 kA bei 380–415 V AC, thermisch-magnetische Ausführung, Montage auf DIN-Schiene, Schutzart IP20, kompatibel mit Kammverteilungssystemen, geeignet für industrielle und private Anwendungen mit hohen Anforderungen an die elektrische Sicherheit. Miniatur-Schutzschalter magnetothermischer Art, ausgelegt zum Schutz elektrischer Schaltungen in industriellen und privaten Installationen. Kompatibel mit der Produktreihe Acti9 iC60H, bietet thermischen und magnetischen Schutz mit Kurve C und Abschaltleistung von bis zu 15 kA bei 380–415 V AC. Festmontage auf DIN-Schiene, Schutzart IP20, geeignet für Umgebungen mit hohen Anforderungen an die elektrische Sicherheit. Technische DatenAnzahl der Pole: 2P Anzahl geschützter Pole: 2 Nennstrom [In]: 10 A Netzart: AC Gleichstrom Technologie des Auslösemechanismus: Thermisch-magnetisch Kurvencode: C Kurvenleistungscodierung: H Abschaltleistung: 10000 A Icn bei 400 V AC 50/60 Hz (IEC 60898-1) Leistungsfähigkeit im Betrieb [Ics]: 15 kA 50 % bei 220…240 V AC 50/60 Hz Nennspannung [Ue]: 220…240 V AC 50/60 Hz, 380…415 V AC 50/60 Hz, 400 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12…133 V AC 50/60 Hz, 72…125 V Gleichstrom Isolations-Spannung [Ui]: 500 V AC 50/60 Hz Spannungsspitzenfestigkeit [Uimp]: 6 kV Klasse der Begrenzung: 3 Magnetische Auslösegrenze: 8 x In +/- 20% Stellungsanzeige: Ja Signale vor Ort: Auslöseanzeige Montageunterlage: DIN-Schiene Abstand zwischen 9 mm: 4 Höhe: 85 mm Breite: 36 mm Tiefe: 78,5 mm Gewicht: 0,25 kg Farbe: Weiß Schutzart IP: IP20 Verschmutzungsgrad: 3 Überspannungskategorie: IV Tropische Ausführung: 2 (IEC 60068-1) Relative Luftfeuchtigkeit: 95 % bei 55 °C Maximale Betriebshöhe: 0…2000 m Umgebungstemperatur im Betrieb: -35…70 °C Umgebungstemperatur im Lager: -40…85 °C Mechanische Haltbarkeit: 20000 Zyklen Elektrische Haltbarkeit: 10000 Zyklen Anschlüsse: Einzelklemme (1…25 mm² fest, 1…16 mm² flexibel) Länge des abgezogenen Kabels: 14 mm Drehmoment: 2 N·m Erdschluss-Schutz: Unabhängiger Block Normen: EN 60898-1, IEC 60898-1, HB1 Qualitätszertifikate: NF Umweltfreundliches Produkt: Green Premium REACH-konform ohne SVHC: Ja RoHS-UE-Richtlinie: Konform Halogenfrei Das Gerät ist für Anwendungen in elektrischen Netzen mit Strömen über 0,1 A geeignet und gewährleistet eine sichere und zuverlässige Funktion unter verschiedenen Umweltbedingungen und Überlastsituationen.
