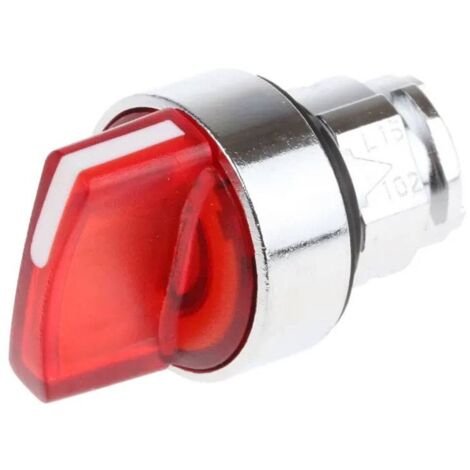

Telemecanique leuchtender Wahlschalter Kopf Rot LED 2 Positionen ZB4BK1243

Schneider leuchtender Wahlschalter mit folgenden Merkmalen:



• Produktkompatibilität: Universal LED
• Gerätebezeichnung: ZB4
• Kopfmaterial: Verchromtes Metall
• Kopftyp: Standard
• Einbaudurchmesser: 22 mm
• Kopfform: rund
• Operator-Typ: fest
• Bedienerprofil: roter Standardhebel
• Informationen zur Bedienerposition: 2 Positionen 90°

Der rote Wahlschalter-Lichtkopf Harmony XB4 von Schneider Electric für integrierte LEDs mit Standardhebel hat 2 Positionen und funktioniert mit einem festen Mechanismus. Er hat eine runde Form und einen verchromten Metallring. Dieser leuchtende Schalterkopf für integrierte LED bietet eine ergonomische Schnittstelle für die Maschinensteuerung.



Er wird mit einem Standardhebel geliefert und lässt sich leicht an kompatiblen Umschalteinheiten montieren. Es hilft selbst in den dunkelsten Kontrollräumen sofort bei der Einstellung von Maschinen in verschiedenen Betriebsmodi und gibt klare visuelle Rückmeldungen. Dank der Schutzart IP69K ist es stoß-, vibrations-, staub- und wasserfest und eignet sich ideal für den Einsatz in rauen Umgebungen.



Starke Punkte:

• Metall-Lünette
• Einfacher modularer Aufbau vereinfacht Wartung, Modifikation und Nachrüstung nach der Installation
• Passt in eine 22-mm-Standardbohrung, um die Kompatibilität mit vorhandenen Maschinen zu gewährleisten
• Hohe Leistung: Internationale Normen und Zertifizierungen (Marinezertifizierung, IP66 IP67 IP69 IP69K, Typ 4X)
• Breiter Betriebstemperaturbereich von -40°C bis 70°C gewährleistet vielseitigen Einsatz des Produkts
• Umweltfreundliche Produktleistung




Code der elektrischen Zusammensetzung

• M3 für <4 Einzelkontakte in Frontmontage direkt auf Taster mit LEDs
• M6 für <2 Einzelkontakte in direkter Frontmontage auf Taster mit integrierter LED und Trafo
• M10 für <2 Kontakte einzeln in Direkte Frontmontage auf Taster mit LED
• M4 für <4 Einzel- und Doppelkontakte in direkter Frontmontage auf Taster mit LED



Stoßfestigkeit

• 30 gn (Dauer = 18 ms) für Halbsinusbeschleunigung gemäß IEC 60068-2-27
• 50 gn (Dauer = 11 ms) für Halbsinusbeschleunigung gemäß IEC 60068-2-27




Sonstige technische Merkmale:

• CAD-Gesamtbreite 29 mm
• CAD-Gesamthöhe 29 mm
• CAD-Tiefe insgesamt 43 mm
• Gewicht 0,036 kg
• Hochdruck-Waschbeständigkeit: 7000000 Pa bei 55 °C, Abstand: 0,1 m
• Mechanische Lebensdauer: 1000000 Zyklen
• Vibrationsfestigkeit: 5 gn (F= 2...500 Hz) gemäß IEC 60068-2-6
• TH-Schutzbehandlung
• Lagertemperatur -40...70 °C
• Betriebsumgebungstemperatur -40...70 °C
• Überspannungskategorie: Klasse I gemäß IEC 60536
• Schutzart: IP66 gemäß IEC 60529, IP67, IP69, IP69K
• NEMA-Einstufung: NEMA 13, NEMA 4X
• IK-Schutzgrad: IK06 gemäß IEC 50102

• Art : Wahlschalter
