Schneider Electric KLEINVERTEILER 4-REIHIG AP (R9H10738)

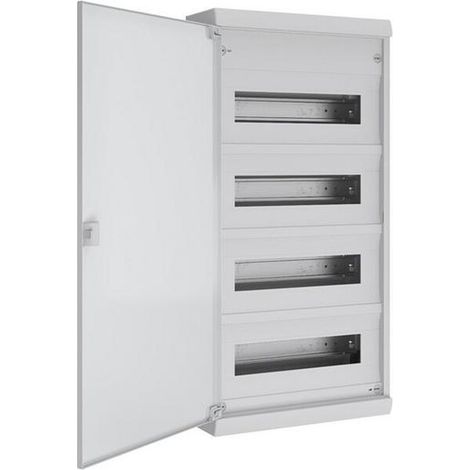

Das Resi9 KV Produkt ist ein Aufputz Kleinverteiler. Das Gehäuse besteht aus 4 Reihen von 12 Modulen von 18 mm. Es kann alle Arten von modularen Schaltgeräten unterbringen. Das Gehäuse ist für die Montage innerhalb von Gebäuden und hat einen IP Schutz IP33. Es beinhaltet eine Volltür. Die Farbe des Gehäuses beträgt weiß (RAL 9016). Das Erscheinungsbild des Gehäuses, seine mechanische Festigkeit und sein elektrischer Schutzgrad machen es zu einem Produkt, das für die Bedürfnisse von Haushalten geeignet ist. Es ist mit 4 DIN-Schienen ausgestattet. Sie wird mit 1 PE-Erdungsklemme geliefert. Die Klemme bietet 17 Abgänge (3 Schraubanschlüsse von 2,5mm² bis 25mm², 14 schraubenlose Anschlüsse von 1,5mm² bis 4mm²). Die Überspannungskategorie ist II. Die Stromstärke beträgt 63A. Das Produkt entspricht der Norm DIN EN 60670-24. Die Tür ist aus pulverbeschichtetem Stahl gefertigt. Das Gehäuse ist aus selbstverlöschendem Kunststoff gefertigt. Die Beständigkeit des Kunststoffs gegen Flammen und anormale Hitze beträgt 750°C. Die Gesamtabmessungen sind (B) 300mm x (H) 620 mm x (T) 106mm. Der Schutzgrad ist IK07. Die Betriebstemperatur liegt bei -20°C bis 35°C und die Lagertemperatur bei -20°C bis 55°C.

Technische Details:

Name	Wert
Type	R9H10738
Produktlinie(n)	Resi9 KV Kleinverteiler
Hersteller Artikelnummer	R9H10738
Schutzart (IP)	IP30
Ausführung Deckel	geschlossen
EMV-Ausführung	nein
RAL-Nummer	9016
Anbaumöglichkeit	nein
Anzahl der Reihen	4
Signaldurchlassende Tür	nein
Breite	300 mm
Art der Schließung	Zylinder
Erdungsklemmenblock	ja
Mit Schloss	ja
Montageart	Aufputz
Transparenter Deckel/Tür	nein
Mit Montageplatte	nein
DIN-Schiene	ja
Höhe	620 mm
Farbe	weiß
Neutralleiterklemmenblock	ja
Tiefe	106 mm
Art der Abdeckung	Tür
Breite in Teilungseinheiten	12
Innentiefe	76 mm
Art der Tür	einfach
