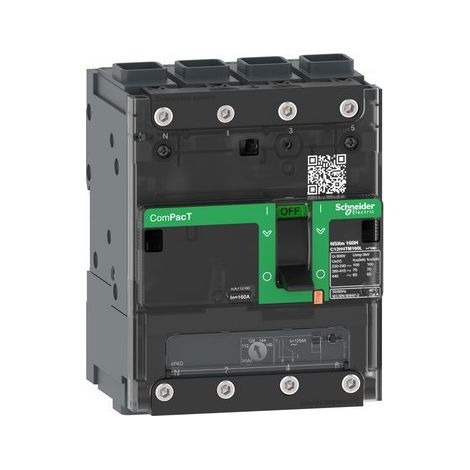

Automatischer Schutzschalter ComPacT NSXm100E 16KA AC 4P4R 100A TMD ELink

Der Leitungsschutzschalter ComPact NSXm100E (100 A, 4-polig, 4R) ist für Ströme über 0,1 A ausgelegt. Mit einem Abschaltvermögen von bis zu 16 kA und thermomagnetischer Technologie bietet er zuverlässigen Schutz in Umgebungen bis 70 °C. Feste Montage.Der NSXm100E 16kA AC 4P4R 100A TMD ELINK ist ein Leitungsschutzschalter der neuesten Generation aus der ComPacT-Reihe, der für Anwendungen mit Strömen über 0,1 A entwickelt wurde. Dieses Gerät, Teil der Compact NS KIT-Reihe, bietet eine robuste und zuverlässige Lösung zum Schutz elektrischer Stromkreise in industriellen und gewerblichen Umgebungen. Mit einem Nennstrom von 100 A bei 40 °C und einer Nennbetriebsspannung von 690 V AC bei 50/60 Hz ist der NSXm100E ideal für Wechselstromnetze geeignet. Sein Abschaltvermögen ist bemerkenswert und erreicht bis zu 25 kA Icu bei 220–240 V AC und 16 kA Icu bei 380–415 V AC, wodurch ein wirksamer Schutz gegen Überlast und Kurzschluss gewährleistet wird. Dieser Leistungsschalter verfügt über eine 4-polige und 4R Ausführung zum Schutz der Pole, wobei sich der Neutralleiter links befindet. Die Steuereinheit TM-D nutzt thermomagnetische Technologie und bietet LIG-Schutzfunktionen sowie eine Hebelsteuerung. Darüber hinaus ist die mechanische und elektrische Lebensdauer für 20.000 Schaltzyklen garantiert. Abmessungen: 108 mm (Breite) x 137 mm (Höhe) x 80 mm (Tiefe) Gewicht: 1,42 kg Schutzart: IP40 Betriebstemperatur: -25…70 °C Anschlüsse: Klemmen für Kabel bis 95 mm² Abschaltvermögen: Ja, gemäß EN> 50 A Elektrische Lebensdauer: 10.000 Schaltzyklen bei 440 V Überspannungsfestigkeit: 8 kV Verschmutzungsgrad: 3 gemäß IK07 Maximale Betriebshöhe: 2000 m ohne Höhenverlust
