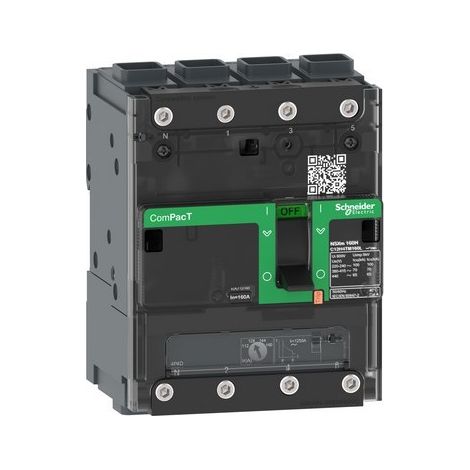

Schneider Electric Kompaktleistungsschalter C12E4TM160L

Der Leitungsschutzschalter ComPact NSXm160E ist ein 4-poliger 160-A-Leistungsschalter mit 16 kA Nennstrom. Er ist für Ströme über 0,1 A ausgelegt und verfügt über ein Abschaltvermögen von bis zu 25 kA. Die Montage erfolgt fest, die Technologie ist thermomagnetisch. Der Schalter ist für Umgebungstemperaturen bis 70 °C geeignet. Abmessungen: 108 x 137 x 80 mm.Der NSXm160E 16kA AC 4P4R 160A TMD ELINK ist ein Leitungsschutzschalter der nächsten Generation aus der ComPacT-Reihe, der für Anwendungen mit Strömen über 0,1 A entwickelt wurde. Dieses Gerät, Teil der Compact NS KIT-Reihe, bietet eine robuste und zuverlässige Lösung zum Schutz elektrischer Stromkreise in industriellen und gewerblichen Umgebungen. Mit einem Nennstrom von 160 A bei 40 °C und einer Nennbetriebsspannung von 690 V AC bei 50/60 Hz eignet sich der NSXm160E für verschiedene Netzkonfigurationen. Sein Abschaltvermögen ist bemerkenswert und erreicht 25 kA Icu bei 220…240 V AC und 16 kA Icu bei 380…415 V AC, wodurch ein effektiver Schutz vor Überlast und Kurzschluss gewährleistet wird. Es verfügt über ein 4-poliges 4R-Design mit Neutralleiter links und ist mit einer TM-D-Steuereinheit ausgestattet, die thermomagnetische Technologie nutzt. Seine mechanische und elektrische Lebensdauer beträgt bis zu 20.000 Schaltzyklen und gewährleistet so eine dauerhafte Leistung auch unter anspruchsvollen Bedingungen. Netztyp: Wechselstrom Netzfrequenz: 50/60 Hz Elektrische Lebensdauer: 10.000 Schaltzyklen bei 440 V Schutzart: IP40 Betriebstemperatur: -25…70 °C Anschlüsse: 2,5…70 mm² flexibel, 2,5…95 mm² starr Abmessungen: 108 mm (Breite) x 137 mm (Höhe) x 80 mm (Tiefe) Gewicht: 1,42 kg Farbe: Grau (RAL 7016) Verschmutzungsgrad: 3
