Allgemeine Beschreibung

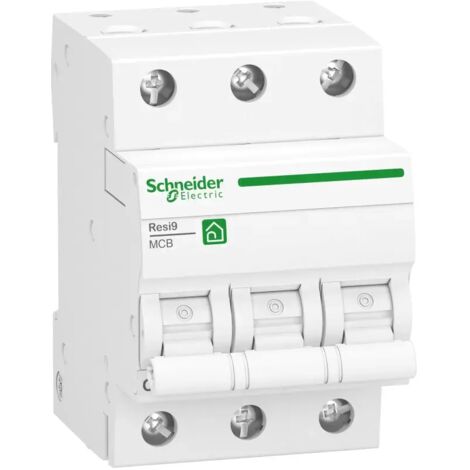

Der Schneider Electric R9F24316 Leitungsschutzschalter ist ein modularer 3-poliger Schalter mit einer Nennstromstärke von 16 A und einer Charakteristik C. Er bietet ein Ausschaltvermögen von 6 kA gemäß IEC/EN 60898-1 und ist ideal zum Schutz von elektrischen Haus- und Industriekreisen. Der Schalter ist kompakt und robust, was eine einfache Installation in einem Verteilerkasten ermöglicht.Technische daten
- Einbautiefe: 44 mm
- Auslösecharakteristik: C
- Polzahl (gesamt): 3
- Anzahl der abgesicherten Pole: 3
- Bemessungsstrom: 16 A
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Spannungsart: AC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
- Frequenz: 50..60 Hz
- Energiebegrenzungsklasse: 3
- Unterputzmontage: nein
- Mitschaltender Neutralleiter: nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Zusatzeinrichtungen möglich: nein
- Breite in Teilungseinheiten: 3
- Schutzart (IP): IP20
- Umgebungstemperatur während des Betriebs: -25..60°C
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 1..25 mm²
- Explosionsgeschützt: nein
- Gewicht: 0,32 kg
- Farbton: RAL 9003
Kompatibilität und Zubehör
- Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite
- Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite
Installation
- Einfach in einem Verteilerkasten zu installieren
Anwendung
- Schutz von elektrischen Haus- und Industriekreisen
