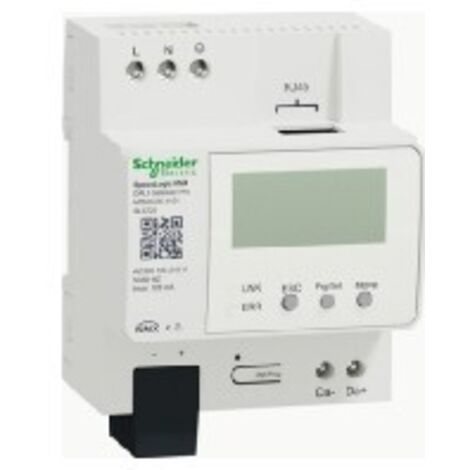

Schneider Electric DALI Gateway SpaceLogic KNX MTN6725-0101, 4 TE, Weiß

Schneider Electric DALI Gateway SpaceLogic KNX MTN6725-0101, 4 TE, Weiß

Das SpaceLogic KNX DALI Gateway Pro von Schneider Electric verbindet KNX-Installationsbusse mit DALI-2-Schnittstellen zur effizienten Lichtsteuerung. Als Multi-Master-Controller unterstützt das Gerät sowohl die Gruppensteuerung als auch die Einzeladressierung von bis zu 64 elektronischen Vorschaltgeräten. Dank der integrierten Spannungsversorgung für DALI-Komponenten ist keine externe Stromquelle für die angeschlossenen Leuchten erforderlich.

Intelligente Lichtsteuerung und Sicherheit

Das Gateway unterstützt KNX-Longframe-Kommunikation sowie KNX Secure zur Absicherung des Gerätezugriffs und der Datenübertragung. Es ist für den Betrieb von DALI-1- und DALI-2-Vorschaltgeräten ausgelegt und erlaubt die Einbindung von bis zu acht DALI-2-Sensoren, wie Präsenz- oder Bewegungsmelder. Die Konfiguration von Gruppen, Szenen und die Inbetriebnahme erfolgen über das integrierte Display oder die ETS-Software. Zudem wird die Überwachung von Notbeleuchtungsanlagen, einschließlich Einzelbatterie-Notleuchten, unterstützt.

Montage und Systemintegration

Die Bauweise für die DIN-Schienenmontage beansprucht vier Teilungseinheiten im Schaltschrank. Das Gerät ist updatefähig und bietet durch den integrierten Web-Server sowie die HTTP-Schnittstelle Möglichkeiten zur Visualisierung. Fehlermeldungen einzelner Leuchtmittel oder Vorschaltgeräte werden direkt an das KNX-System übermittelt, was die Wartung in gewerblichen Objekten wie Büros, Schulen oder Hotels vereinfacht.

Technische Daten

• Bussystem: KNX
• Kommunikationsprotokoll: DALI-2
• Anzahl Ausgangskanäle: 1
• Betriebsspannung: 100 - 240 V
• Netzwerkfrequenz: 50 / 60 Hz
• Breite in Teilungseinheiten: 4
• Schutzart: IP20
• Montageart: DIN-Schiene

Durch die Kombination aus flexibler Gruppensteuerung, Einzeladressierbarkeit von 64 Vorschaltgeräten und der Unterstützung moderner DALI-2-Sensorik optimiert dieses Gateway den Energieverbrauch und steigert den Komfort in professionellen Gebäuden. Die Kompatibilität mit KNX Secure und die integrierte DALI-Spannungsversorgung machen es zu einer zukunftssicheren Lösung für anspruchsvolle Lichtmanagementsysteme.

Produktspezifikation

• Andere Bussysteme: ohne
• Anzahl der Ausgangskanäle: 1
• Baureihe: SpaceLogic KNX
• Betriebsspannung: 100
• Betriebsspannung: 100 - 240
• Breite in Teilungseinheiten: 4
• Bussystem Funkbus: Nein
• Bussystem KNX: Ja
• Bussystem KNX-RF (Funk): Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Bustyp: KNX
• Demontageschutz: Ja
• Farbton: Weiß
• Funk bidirektional: Nein
• Funk-Schnittstelle: Nein
• Gesamtzahl 18-mm-TE: 4
• Hauptfarbton: Weiß
• IR-Schnittstelle: Nein
• Kommunikationsprotokoll: DALI-2
• Lokale Signalisierung: LCD-Anzeige
• Mit LED-Anzeige: Ja
• Montageart: REG
• Montagehalterung: DIN-Schiene
• Netzwerkfrequenz: 50 / 60
• Produkt- oder Komponententyp: DALI gateway
• Protokoll: sonstige
• Providerabhängig: Nein
• Schutzart (IP): IP20
• Stromversorgungs-Eingangsstrom: 5
• TE: 4
• Updatefähig: Ja
• Visualisierung: Ja
• Web-Server: Ja
• Webdienste: HTTP-Server
• [Ue] Bemessungs-Betriebsspannung: 100 - 240
