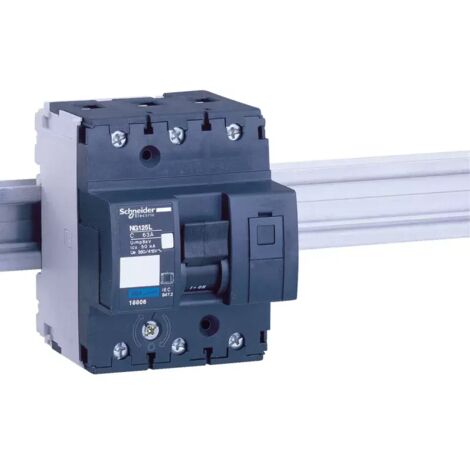

Automatischer Schalter Acti9 NG125L 3P 10 A Kurve C

Miniatur-Schutzschalter Acti9 NG125L, 3-polig, 10 A, Kurve C, mit Abschaltleistung Icu von 50 kA bei 380–415 V AC, thermisch-magnetische Ausführung, Montage auf 35 mm DIN-Schiene, geeignet für Anwendungen in kleinen Geschäften mit Schutzart IP20 und Schmutzgrad 3. Miniatur-Schutzschalter der Serie Acti9 NG125 für die Schutzfunktion von dreiphasigen Stromkreisen in elektrischen Installationen. Dank seiner thermisch-magnetischen Technologie mit Kurve C und einer Abschaltleistung Icu von 50 kA bei 380–415 V AC ist er für Anwendungen in kleinen Geschäften geeignet. Montage auf 35 mm DIN-Schiene mit Positionsanzeige und lokalen Anzeigen für Ein/Aus und Auslösezustand. Technische MerkmaleAnzahl der Pole: 3P Anzahl der geschützten Pole: 3 Nennstrom [In]: 10 A bei 40 °C Netzart: Wechselstrom AC Technologie des Auslösemechanismus: Thermisch-magnetisch Kurvencode: C Kraftschaltcode: L Abschaltleistung [Icu]: 100 kA (220...240 V AC), 40 kA (440 V AC), 50 kA (380...415 V AC), 15 kA (500 V AC), 36 kA (≤ 375 V Gleichstrom) Leistungsfähigkeit im Betrieb [Ics]: 75 kA (220...240 V AC, 75 % von Icu), 37,5 kA (380...415 V AC, 75 %), 30 kA (440 V AC, 75 %), 11,25 kA (500 V AC, 75 %), 50 kA (375 V Gleichstrom, 100 %) Nennspannung im Betrieb [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC Nennisolationsspannung [Ui]: 690 V AC Spannungsspitzenfestigkeit [Uimp]: 8 kV Magnetischer Schaltgrenzwert: 8 x In ± 20 % Positionsanzeige: Ja Lokale Anzeigen: Auslöseanzeige, Ein/Aus-Anzeige Bedienungstyp: Manueller Auslöseprüfknopf Montageunterlage: Symmetrische 35 mm DIN-Schiene Stufenabstand: 9 mm Höhe: 103 mm Breite: 81 mm Tiefe: 81 mm Gewicht: 0,72 kg Mechanische Lebensdauer: 20000 Zyklen Elektrische Lebensdauer: 10000 Zyklen Schlossfunktion: Mit Schloss Sperroptionen: Integriertes Schloss Anschlüsse: Tunnelklemmen (1,5...50 mm² fest, 1...35 mm² flexibel) Kabelabisolierlänge: 20 mm Einbaudrehmoment: 3,5 N·m Erdschluss-Schutz: Unabhängiger Block Schutzart IP: IP20 Schutzart IK: IK05 Schmutzgrad: 3 Überspannungskategorie: IV Tropische Ausführung: 2 Relative Luftfeuchtigkeit: 95 % bei 55 °C Maximale Betriebshöhe: 2000 m Betriebstemperatur: -30...70 °C Lagertemperatur: -40...70 °C Normen: Icu Marktsegment: Kleine Geschäfte Umweltfreundliches Angebot: Green Premium-Produkt REACH-konform ohne SVHC: Ja RoHS-UE-Richtlinie: Konform Ohne schädliche Schwermetalle: Ja Ohne Quecksilber: Ja RoHS-Ausnahmen: Ja RoHS-China-Vorschrift: Proaktive Erklärung Elektro-Altgeräte: Entsorgung gemäß spezifischem System in der EU
