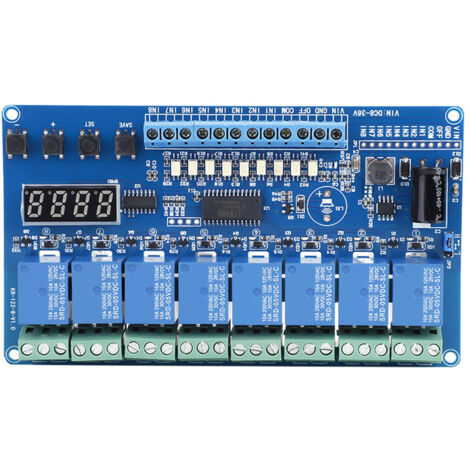

Schnittstellenmodul mit 8 Multifunktions-Zeitverzögerungsrelais, 8–36 V DC

Willkommen in unserem Shop! Wir freuen uns, Ihnen dieses vielseitige und robuste 8-Kanal-Multifunktions-Relaissteuermodul vorzustellen. Dieses Modul in Industriequalität ist auf stabile Leistung und einfache Bedienung ausgelegt und eignet sich ideal für eine Vielzahl von Leistungssteuerungsanwendungen. Es verfügt über 8 unabhängige Eingangs- und Ausgangssteuerkanäle. Jeder Kanal kann mit einer von 20 verschiedenen programmierbaren Funktionen konfiguriert werden und bietet so außergewöhnliche Flexibilität für unterschiedlichste Anforderungen. Das Modul arbeitet mit einem breiten DC-Eingangsspannungsbereich von 8 V bis 36 V (maximaler Bereich 6 V bis 45 V) und verfügt über einen Verpolungsschutz für zusätzliche Sicherheit. LEDs zeigen deutlich den Betriebszustand und die Relaisaktivierung an. Ein wichtiges Merkmal ist die präzise Zeitsteuerung mit Einstellungen ab 1 Sekunde und einer Genauigkeit von unter 1 %. Zudem ist eine automatische Energiesparfunktion integriert. Alle Ihre Einstellungen werden automatisch im nichtflüchtigen Speicher gespeichert und bleiben somit auch nach einem Stromausfall erhalten. Die Triggerung des Eingangssignals unterstützt einen vom Benutzer wählbaren High- oder Low-Pegel-Impuls.
**Hauptfunktionen & Navigation:** *
**Menü 1 (F--X):** Zum Aufrufen die SET-Taste gedrückt halten. Mit den Tasten "+" und "-" eine Kanalgruppe auswählen (X: 0–3 entspricht den Relais 1–4). *
**Menü 2 (X):** Im Menü 1 die SET-Taste kurz drücken, um kanalspezifische Einstellungen in der ausgewählten Gruppe vorzunehmen (X: 0–7).
*
**0. Funktionsauswahl (00):** Wählen Sie aus 20 Funktionen (Parameter 0–19).
*
**1. Zeit T1 (000):** Stunden für Timer 1 einstellen (0–255).
*
**2. Minute T1 (00):** Minuten für Timer 1 einstellen (0–59).
*
**3. Sekunde T1 (00):** Sekunden für Timer 1 einstellen (0–59).
*
**4. Stunde T2 (000):** Stunden für Timer 2 einstellen (0–255).
*
**5. Minute T2 (00):** Minuten für Timer 2 einstellen (0–59).
*
**6. Sekunde T2 (00):** Sekunden für Timer 2 einstellen (0–59).
*
**7. Anzahl der Zyklen (0000):** Anzahl der Betriebszyklen einstellen (0–9999).
Drücken Sie SAVE, um die Einstellungen zu bestätigen und zu verlassen.
**Elektrische Parameter:** *
**Betriebsspannung:** DC 8–36 V (empfohlen), DC 6–45 V (Grenzwert). *
**Leistungsaufnahme:** Statisch <0,1 W; Dynamisch <1,5 W. *
**Betriebstemperatur:** -20 °C bis 60 °C (empfohlen), -30 °C bis 70 °C (Grenzwert). *
**Belastbarkeit (pro Kanal):**
*
**Öffner (NO):** DC 0–30 V / 10 A, AC 0–250 V / 10 A.
*
**Schließer (NC):** DC 0–28 V / 10 A, AC 0–125 V / 10 A.
**Modulanschlüsse:** Das Modul verfügt über Schraubklemmen für alle Anschlüsse. *
**Stromversorgung/Steuerseite:** VIN (DC+), GND (DC-), OFF (Stromversorgung), COM (Gemeinsames Signal), IN1–IN8 (Eingangssignal). *
**Lastausgangsseite:** 24 Klemmen zum Anschluss von Lasten an die 8 Relaiskanäle (jeweils NO, COM, NC).
**Wichtige Hinweise:** 1.
Die Eingangssignallogik (aktiv hoch oder niedrig) wird durch Anschluss des COM-Anschlusses ausgewählt: COM an H anschließen für aktiv hoch an IN1-IN8; COM an L anschließen für aktiv niedrig. 2.
Triggersignalspannung (für COM, IN1-IN8): Hoch ≤ 5 V, Niedrig ≤ 0,8 V.
**Technische Daten:** *
**Material:** ABS *
**Abmessungen:** 140 x 80 mm / 5,51 x 3,15 Zoll *
**Gewicht:** ca. 154 g *
**Lieferumfang:** *
1 x 8-Kanal-Relais-Steuermodul
