Allgemeine Beschreibung

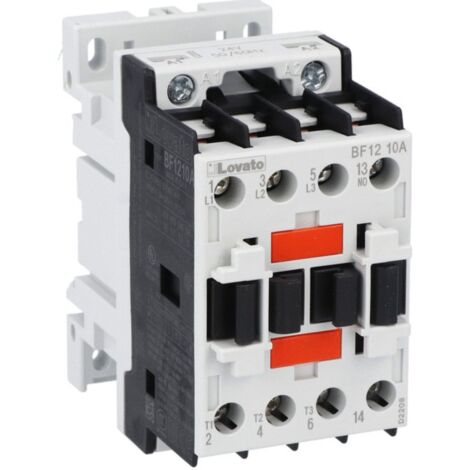

Dreipoliges Leistungsschütz Lovato BF12, ideal für verschiedene Anwendungen in der Elektrotechnik. Dieses Schütz bietet eine hohe Zuverlässigkeit und Langlebigkeit, mit einer mechanischen Lebensdauer von bis zu 20 Millionen Zyklen und einer elektrischen Lebensdauer von 2 Millionen Zyklen.Technische daten
- IEC/EN-Nennisolationsspannung Ui: 690 V
- Bemessungs-Stoßspannung Uimp: 6 kV
- Betriebsfrequenz: 25 Hz - 400 Hz
- IEC konventioneller thermischer Freiluftstrom Ith: 12 A
- Anzahl der Pole: 3
- Widerstand pro Pol (Durchschnittswert): 2.5 mΩ
- Maximale Anzahl von Drähten: 2
- Betriebstemperatur: -50°C bis +70°C
- Lagertemperatur: -60°C bis +80°C
- Gewicht: 360 g
- Leiterquerschnitt AWG/kcmil: max. 10
- Haltedissipation ≤20°C 50Hz: 2,5 W
- Mechanischer Betrieb: 3600 Zyklen/h
- Maximale Höhe: 3000 m
- Verschmutzungsgrad: 3
Kompatibilität und Zubehör
- Befestigung: Schraube / 35 mm DIN-Schiene
- AC-Betriebsspule: Nennwechselspannung bei 50/60 Hz 24 V
Weitere Informationen
- Leistungsstufe B10d nach EN/ISO 13489-1: Nennlastwechsel 2.000.000
- Mechanische Belastung: Wechsel 20.000.000
- Gezählter Spiegel nach IEC / EN 60947-4-1: ja
- EMV-Verträglichkeit: ja
