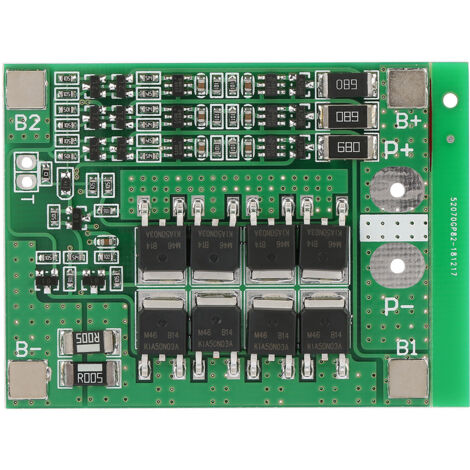

Schutzplatine für 3S 11,1V/12,6V 25A Lithium-Batterie mit Ausgleichs- und Sicherheitsfunktionen

Willkommen in unserem Shop!

Entdecken Sie unsere PCB-Schutzplatine – ein unverzichtbares Zubehör für die sichere Aufbewahrung Ihrer Lithium-Batterien.

Diese Platine schützt Ihre 3-Zellen-Akkus (3S) vor häufigen Gefahren und gewährleistet so Langlebigkeit und Sicherheit.

**Detaillierte Spezifikationen:**

* **Abmessungen:** Ca. 61 mm x 45 mm.

* **Überspannungsbereich:** 4,25 V – 4,35 V (±0,05 V).

* **Tiefentladespannungsbereich:** 2,3 V – 3,0 V (±0,05 V).

* **Maximaler Betriebsstrom:** 0 – 25 A.

* **Maximaler Einschaltstrom:** 34 – 40 A.

* **Ruhestrom:** Weniger als 30 A µA.

* **Innenwiderstand:** Weniger als 100 mΩ.

* **Betriebstemperatur:** -40 °C bis +50 °C.

* **Lagerbedingungen:** -40 °C bis +80 °C.

* **Lebensdauer:** Über 30.000 Stunden.

* **Kurzschlussschutz:** Ja, mit verzögerter automatischer Wiederherstellung.

**Wichtige Betriebshinweise:**

* Verdrahten Sie die Anschlüsse genau gemäß dem Schaltplan: B- (0 V), B1 (3,7 V), B2 (7,4 V), B+ (11,1 V). Vermeiden Sie absichtliche Kurzschlüsse.

* Nach dem Anschluss muss der Akku geladen werden, um eine Ausgangsleistung zu erzielen.

* Stellen Sie beim Reihenschalten von 3 Akkugruppen sicher, dass die Spannung jeder Batterie identisch ist.

Andernfalls laden Sie jede Gruppe einzeln vor der Verwendung.

* Mischen Sie keine neuen/Hochleistungsakkus mit gebrauchten/Akkus mit geringer Kapazität.

* Für optimale Leistung sollten die 3 Akkus eine möglichst ähnliche Kapazität und einen möglichst ähnlichen Innenwiderstand aufweisen.

* Technische Kenntnisse über dieses Modul werden vor Kauf und Installation empfohlen.

**Hinweise:**

* Geringfügige Abweichungen zwischen verschiedenen Produktionschargen sind möglich.

* Aufgrund manueller Messung der Abmessungen ist eine Toleranz von 1 bis 3 mm möglich.

* Die tatsächliche Farbe kann geringfügig von den auf Ihrem Bildschirm angezeigten Fotos abweichen.

* **Diese Schutzplatine ist nicht kompatibel mit:** Lithium-Eisenphosphat-Akkus (LiFePO4), Hernien Lampen, Akkus für Akkuschrauber, Akkus für elektrische Angelgeräte, Akkus für Elektrofahrräder, Kinderautobatterien, Motoren vom Typ 775 (4A), 1-W-LED-Fischaugenleuchten.

**Lieferumfang:**

Sie erhalten **1 Stück** eine Leiterplatten-Schutzplatine.
