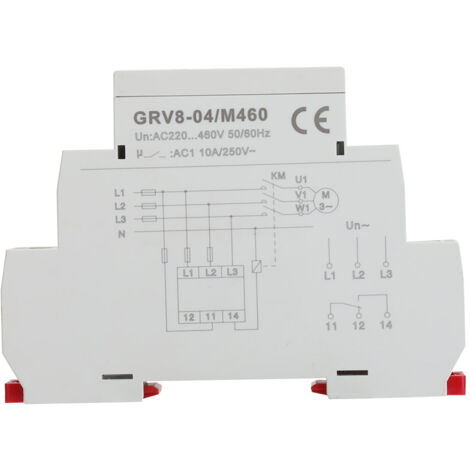

Schutzrelais M460 GRV8-04 für dreiphasige Spannungsüberwachung, Verlusterkennung und Phasenumkehr

Willkommen in unserem Shop! Entdecken Sie unser Spannungsüberwachungsrelais – ein zuverlässiges und präzises Schutz- und Steuergerät für Ihre elektrischen Anlagen. Dieses Relais zeichnet sich durch seine Fähigkeit aus, die eigene Betriebsspannung mittels True RMS (Effektivwertmessung) zu überwachen und garantiert so eine genaue Messung unabhängig von der Wellenform. Es bietet hohe Flexibilität mit 8 einstellbaren Nennspannungen: 220 V, 230 V, 240 V, 380 V, 400 V, 415 V, 440 V und 460 V (Phasenspannung). Die Spannungsmessgenauigkeit ist exzellent, mit einem Fehler von maximal 1 %. Der Betriebszustand wird durch LEDs deutlich angezeigt: eine grüne LED für Betriebsbereitschaft und eine rote LED für das Ausgangsrelais. Dank seiner ultrakompakten Bauweise und der 35-mm-DIN-Schienenmontage lässt es sich problemlos in jeden Schaltschrank integrieren. **Hauptmerkmale:** - **Funktion:** Phasenspannungsüberwachung (3-Leiter-Drehstromsystem). - **Überwachungsanschlüsse:** L1, L2, L3. - **Stromversorgung:** L1-L2. - **Nennfrequenz:** 45 Hz - 65 Hz. - **Messbereich:** 176 V bis 552 V. - **Spannungsschwellenbereich:** Einstellbar von 2 % bis 20 % der Nennspannung. - **Verzögerungsrate (fest): 2 %. - **Einschaltverzögerung:** 0,5 s. - **Rückstellzeit:** 1 s. - **Einstellgenauigkeit pro Drehknopf:** 10 %. - **Fehler durch Temperaturschwankungen:** 0,05 %/°C (bei 20 °C). - **Ausgang:** 1 SPDT-Kontakt (1 Schaltkreis). Kapazität: 10 A bei 250 V AC oder 24 V DC (Kategorie AC1). Minimale Schaltleistung: 500 mW.

- **Schutzfunktionen:**

- **Überspannung:** Einstellbar von +2 % bis +20 %.

- **Unterspannung:** Einstellbar von -20 % bis -2 %.

- **Phasenfolge:** Ja.

- **Phasenfehler:** Ja.

- **Ansprechverzögerung:** Einstellbar von 0,1 bis 10 Sekunden.

- **Mechanische Lebensdauer:** 10 Millionen Schaltzyklen.

- **Maximale Montagehöhe:** ≤ 2000 m.

- **Gewicht:** Ca. 78 Gramm.

**Anwendungen:**

Ideal zum Schutz und zur Steuerung von Geräten wie Turmdrehkranen, Aufzügen, Landmaschinen oder Kühlanlagen. LKWs. Es schützt außerdem Geräte vor Rückwärtsdrehung, steuert den Wechsel zwischen Normal- und Notstromversorgung und schützt dynamische Lasten vor Phasenfehlern.

**Lieferumfang:**

Sie erhalten **1 Spannungsüberwachungsrelais**.
